Opis

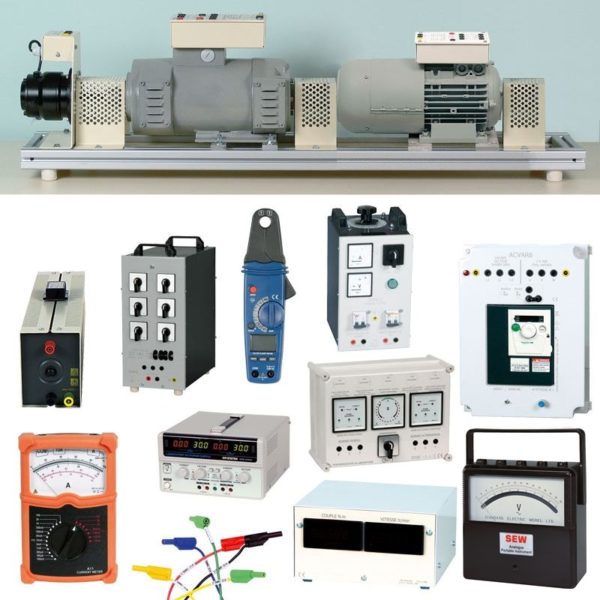

Kompletny zestaw do badania 300W silnika DC i silnika synchronicznego (alternatora) PACK-DCAC1

CELE EDUKACYJNE
• Zbadaj uzwojenie twornika / cewki indukcyjnej maszyny prądu stałego.
• Zrozumieć wpływ uzwojenia cewki indukcyjnej na prędkość obrotową.
• Zwróć uwagę na napięcia i prądy w tworniku i cewce.
• Zanotuj, oblicz i wykreśl wielkości elektryczne i mechaniczne silnika.
• Urzeczywistnij bilans mocy silnika.
• Badanie działania maszyny synchronicznej w Hypo-synchrone i Hyper-synchrone podłączonych do krajowej sieci elektrycznej.
• Zrozumienie działania i korzystania z synchronoskopu.
• Zbadaj funkcjonowanie maszyny synchronicznej w Hypo-synchrone i Hyper-synchrone podłączonych do obciążenia rezystancyjnego.
• Zanotuj, oblicz i wykreśl wielkości elektryczne i mechaniczne alternatora.
• Pomiary miernikiem cęgowym

Wyposażenie zestawu:
1 szt. silnik bocznikowy DC
Napięcie 230/400V, prąd 2A ; wymiar 90x172x239mm; waga 21kg; kolor szary, na górze obudowa z wyprowadzonymi gniazdami laboratoryjnymi 4mm

1 szt. 3 fazowy silnik synchroniczny (alternator/prądnica)
Napięcie 230/400V, wymiar 90x172x470mm; waga 18kg, możliwość synchronizacji z siecią; kolor szary, na górze obudowa z wyprowadzonymi gniazdami laboratoryjnymi 4mm

1 szt.czujnik momentu obrotowego
zakres czujnika 20Nm; wyjście sygnału 0-5V; max obroty 2000; zasilanie 12-28VDC ; czujnik z metalową perforowaną osłoną

1 szt. tachogenerator prądu stałego
napięcie 10V przy 1000 obrotach; umieszczony na metalowym trójkątnym stojaku malowanym proszkowo; wyprowadzone gniazda 4mm; wymiar 90x172x170mm

1 szt. miernik, wyświetlacz momentu i prędkości
zakres 200Nm; wujście -5V/0/5V; obroty 2000; w metalowej obudowie

1 szt. rezystor suwakowy
100ohm, 1,8A

1 szt. zasilacz laboratoryjny DC regulowany
2x30V/3A; praca szeregowa /równoległa

1 szt. zasilacz dla maszyn DC
reglowany zasilacz DC z woltomierzem i amperomierzem 0-240V/3A ; dodatkowe wyjście DC nieregulowane 190V/1A;

1 szt.woltomierz magnetoelektryczny analogowy klasa 0,5%
zakres pomiarowy 30/100/300/1000V; klasa dokładności 0,5%; ilość zakresów 4; lusterko pod skalą na całym zakresie;  długość skali co najmniej 130mm

1 szt. amperomierz analogowy klasa 0,5%

1 szt. miernik cęgowy AC i DC

1 szt. obciążenie rezystancje
moc 0,5kW; ilość przełączników 6 ; krok 5%; waga 15kg; zworki na panelu przednim; wyprowadzone gniazda 4mm

1 szt. synchronoskop
Synchronoskop w bezpiecznej obudowie, 16A, 400V max , wyposażony w przełącznik i gniazda bananowe

1 szt. Stelaż do silników

1 szt. Zestaw przewodów 4mm
