Opis

Kompletny zestaw do badania 300W silnika wielowzbudny DC (generator) z hamulcem PACK-DCFR1

CELE EDUKACYJNE
• Zbadaj uzwojenie twornika / cewki indukcyjnej maszyny prądu stałego.
• Zrozumieć wpływ uzwojenia cewki indukcyjnej na prędkość obrotową.
• Zmierz napięcia i prądy w tworniku i cewce.
• Zanotuj, oblicz i wykreśl wielkości elektryczne i mechaniczne silnika.
• Urzeczywistnij bilans mocy silnika.
• Zrozumieć działanie hamulca proszkowego.
• Pomiar prądu miernikiem cęgowym

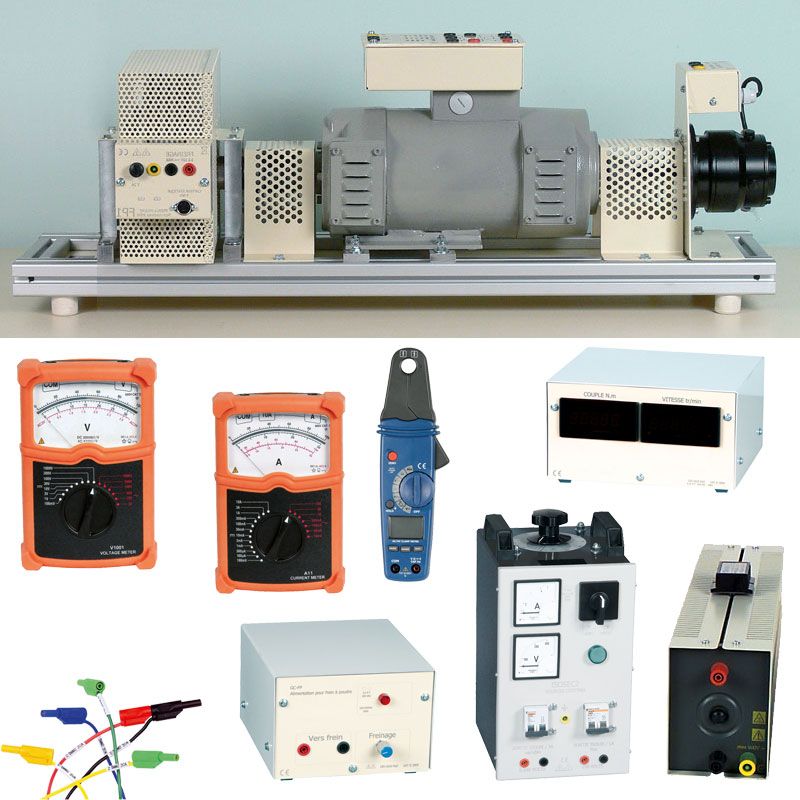

Wyposażenie zestawu:
1 szt. silnik wielowzbudny (bocznikowy/szeregowy/obcowzbudny)
Napięcie 220V, prąd 2,2A ; wymiar 90x172x420mm; waga 26kg; kolor szary, na górze obudowa z wyprowadzonymi gniazdami laboratoryjnymi 4mm

1 szt. Hamulec proszkowy
2V/0,1A; moment 35Nm; obudowa metalowa malowana proszkowo z wyprowadzonymi gniazdami; wymiar 90x172x240mm

1 szt.czujnik momentu obrotowego
zakres czujnika 20Nm; wyjście sygnału 0-5V; max obroty 2000; zasilanie 12-28VDC ; czujnik z metalową perforowaną osłoną

1 szt. tachogenerator prądu stałego
napięcie 10V przy 1000 obrotach; umieszczony na metalowym trójkątnym stojaku malowanym proszkowo; wyprowadzone gniazda 4mm; wymiar 90x172x170mm

1 szt. miernik, wyświetlacz momentu i prędkości
zakres 200Nm; wujście -5V/0/5V; obroty 2000; w metalowej obudowie

1 szt. rezystor suwakowy
1500ohm, 0,65A

1 szt. zasilacz dla maszyn DC
reglowany zasilacz DC z woltomierzem i amperomierzem 0-240V/3A ; dodatkowe wyjście DC nieregulowane 190V/1A;

1 szt.woltomierz magnetoelektryczny analogowy klasa 0,5%
zakres pomiarowy 30/100/300/1000V; klasa dokładności 0,5%; ilość zakresów 4; lusterko pod skalą na całym zakresie;  długość skali co najmniej 130mm

1 szt. amperomierz analogowy klasa 0,5%

1 szt. miernik cęgowy AC i DC

1 szt. zasilacz do hamulca proszkowego
manualna kontrola hamulca, zasilanie 230V, max prąd 2A, obciążenie wyjścia 4-20ohm, sterowanie hamulcem sygnał wejściowy 0-10VDC, wymiary 240x180x130mm , metalowa obudowa

1 szt. Stelaż do silników

1 szt. Zestaw przewodów 4mm
