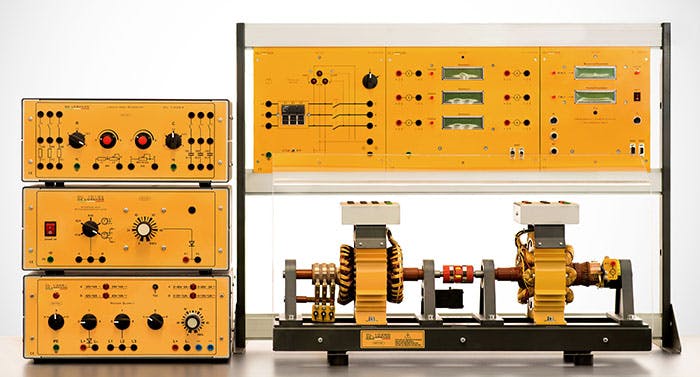

Opis produktu – Kompletny zestaw do badania maszyn elektrycznych AC/DC (0.2 kW, demontowalny, półautomatyczny) – De Lorenzo DL OPENLAB-SA
DL OPENLAB – SA oferuje „pierwsze spojrzenie” na rozległy i złożony świat maszyn elektrycznych.
Główną cechą tego laboratorium jest jego „otwarta” struktura, w której uzwojenia wirnika, uzwojenia stojana i szczotki są całkowicie odsłonięte w celu przeprowadzenia doświadczeń dydaktycznych, takich jak analiza strumieni magnetycznych i pól magnetycznych. W ten sposób studenci mogą szczegółowo zapoznać się z wewnętrzną konstrukcją i montażem różnych typów maszyn elektrycznych oraz przeprowadzić praktyczne testy w celu uzyskania ich charakterystyk operacyjnych.
Ten modułowy system działa przy niskim napięciu, zapewniając bezpieczne środowisko szkoleniowe z dodatkową ochroną z pleksiglasu zapobiegającą bezpośredniemu kontaktowi z obracającymi się maszynami elektrycznymi w celu uniknięcia obrażeń.
DL OPENLAB SA zawiera oprogramowanie opracowane w LabVIEW, które komunikuje się z głównymi modułami pomiarowymi w systemie w celu uzyskania wartości elektrycznych i mechanicznych
DL OPENLAB-SA pozwala uczniowi / kursantowi na kompleksowe, praktyczne zapoznanie z budową, funkcją i sterowaniem maszynami elektrycznymi.
Główną cechą tego laboratorium jest jego „otwarta” struktura, w której uzwojenia wirnika, uzwojenia stojana i szczotki są dostępne dla wykonywania doświadczeń praktycznych, takich jak analiza strumieni magnetycznych i pól magnetycznych. W ten sposób studenci mogą szczegółowo zapoznać się z wewnętrzną budową i funkcjonowaniem różnych typów maszyn elektrycznych oraz przeprowadzić testy praktyczne w celu odczytu / zebrania ich charakterystyki pracy.
Laboratorium ma charakter modułowy a system działa przy niskich napięciach, zapewniając bezpieczeństwo szkolenia praktycznego. Elementy wirujące maszyn elektrycznych są zabezpieczone dodatkowo osłonami z pleksiglasu, które zapewniają bezpieczeństwo uczniów / kursantów.
DL OPENLAB-SA zawiera oprogramowanie opracowane w LabVIEW, które komunikuje się z głównymi modułami pomiarowymi systemu sterowania w celu odczytu wartości elektrycznych i mechanicznych.
Laboratoium jest zaprojektowane dla 4 uczniów pracujących jednocześnie.
Dedykowane dla szkół zawodowych, kształcących w zawodach związanych z elektrycznością i sterowaniem maszynami elektrycznymi.
Pokrywa obszary kształcenia takie jak: Magnetyzm i Elektromagnetyzm, Elektromechanika, Maszyny elektryczne, Energetyka.
DYDAKTYKA / ZASTOSOWANIE
Laboratorium DL OPENLAB-SA to praktyczna platforma edukacyjna, która zapewnia kompleksowe kształcenie w obszarze budowy, funkcji i sterowania maszynami elektrycznymi. Wprowadza podstawowe pojęcia budowy maszyn elektrycznych począwszy od zasad elektromagnetyzmu z analizą pól i strumieni magnetycznych, aż po bardziej zaawansowane eksperymenty z charakterystyką i analizą sprawności maszyn elektrycznych w różnych warunkach pracy.
Modułowa budowa stanowiska umożliwia samodzielne “zbudowanie” najpopularniejszych typów maszyn elektrycznych spotykanych w przemyśle w celu przeprowadzenia następujących doświadczeń dydaktycznych:
• Badanie pola magnetycznego,
• Poznania zjawiska indukcji elektromagnetycznej,
• Silniki elektr. ze wzbudzeniem bocznikowym, szeregowym i mieszanym,
• Generatory ze wzbudzeniem bocznikowym, szeregowym i mieszanym,
• Silnik i generatory prądu stałego z magnesami stałymi w stojanie,
• Silniki indukcyjne: trójfazowy silnik pierścieniowy, trójfazowy silnik klatkowy, Jednofazowy silnik indukcyjny z kondensatorem,
• Połączenie Dahlandera,
• Synchroniczny silnik trójfazowy, regulator indukcyjny i przesuwnik fazowy, alternator, silnik uniwersalny
ZESTAW MASZYN DO MONTAŻU
Sercem modułowej konstrukcji jest zestaw o numerze art. DL 10280, który zawiera wszystkie komponenty potrzebne do montażu różnych typów maszyn elektrycznych. Zestaw składa się z:
1. Płyta podstawy,
2. Podpory z łożyskiem,
3. Przeguby sprzęgające,
4. Sprzęgło elastyczne,
5. Elektroniczny przetwornik prędkości,
6. Śruby montażowe,
7. Klucze,
8. Stojan prądu stałego,
9. Stojan prądu przemiennego,
10. Wirnik z komutatorem,
11. Uchwyt na szczotki z 2 szczotkami
12. Wirnik silnika klatkowego,
13. Wirnik z pierścieniem ślizgowym,
14. Uchwyt na szczotki z 6 szczotkami,
DL OPENLAB_DAS to oprogramowanie opracowane do pozyskiwania i wyświetlania danych z laboratorium
DL OPENLAB_SA. Jest on rozwijany w LabVIEW i komunikuje się z urządzeniami (DL 10282NF i DL 10055NF) za pośrednictwem portu szeregowego, za pomocą protokołu Modbus – zbiera dane mechaniczne (prędkość i moment obrotowy), a także dane elektryczne (AC i DC, wartości napięcia, prądu i mocy).
OPROGRAMOWANIE INTELIGENTNEGO SYMULATORA MASZYN ELEKTRYCZNYCH
DL OPENLAB-SA zawiera inteligentny symulator DL OPENLAB-SSEM. Jest to e-learningowy kurs edukacyjny nowej generacji, który pozwala na kompletne i innowacyjne doświadczenie dydaktyczne na maszynach elektrycznych w środowisku rzeczywistości wirtualnej.
Został on opracowany w celu odtworzenia cech ćwiczeń w rzeczywistym laboratorium maszyn elektrycznych.
Doświadczenie dydaktyczne obejmuje montaż maszyn elektrycznych (wirniki, stojany, podpory, sprzęgi), okablowanie sterujące maszyn zgodnie z instrukcjami oprogramowania, podstawianie ich do różnych warunków pracy i dokonywanie pomiarów w celu zbadania ich charakterystyk pracy.
FUNKCJE:
• WIRTUALNA SYMULACJA LABORATORIUM MASZYN ELEKTRYCZNYCH: E-learning podczas zajęć w klasie poprzedza zajęcia praktyczne uczniów w laboratorium.
Przy samodzielnej pracy zdalnej ucznia – np. z domu, w oparciu o e-learning – wymagany jest dodatkowy zakup indywidualnych licencji dla każdego uczniów korzystających z nauki zdalnej, co nie jest ujęte w aktualnej wycenie laboratorium.
• AUTOMATYCZNA WALIDACJA ZADAŃ UCZNIÓW: OPROGRAMOWANIE AUTOMATYCZNIE WERYFIKUJE, CZY UCZEŃ POMYŚLNIE WYKONAŁ KAŻDE ZADANIE, ABY UMOŻLIWIĆ MU PRZEJŚCIE DO NASTĘPNEGO.
• ŚLEDZENIE POSTĘPÓW UCZNIÓW: nauczyciel może weryfikować postępy uczniów w dowolnym momencie, przeglądając szczegółowe podsumowanie w oprogramowaniu lub eksportując je do arkusza kalkulacyjnego.
