Kurs maszyny elektryczne część 1

Kurs dotyczący metod łączenia i rejestracji właściwości silników elektrycznych i generatorów. Dzięki zintegrowanemu systemowi testowania maszyn możliwe jest przeprowadzenie wielu eksperymentów, m.in. zapisu momentu obrotowego.

Tematy:

• Siły w polu magnetycznym
• Pomiar siły Lorentza
• Dyski
• Charakterystyka momentu obrotowego
• System testowania maszyn
• Maszyny DC
• Prędkość i napięcie indukowane w maszynach zasilanych prądem stałym
• Moment obrotowy i napięcie twornika w maszynach DC
• Moment obrotowy i napięcie zasilania w maszynach z DC
• Maszyny prądu stałego z zewnętrznym układem zasilania
• Odwracalny kierunek
• Charakterystyka ze zmiennym napięciem twornika
• Charakterystyka ze zmiennym napięciem zasilania
• Maszyny z uzwojeniem bocznikowym DC
• Charakterystyka ze zmiennym napięciem roboczym
• Maszyny z uzwojeniem szeregowym DC
• Odwrócenie kierunku z maszynami DC
• Działanie generatora w maszynach zasilanych prądem stałym
• Napęd i generator z obciążeniem rezystancyjnym
• Moc wyjściowa generatora
• Maszyny z wirującym polem (trójfazowym)
• Uzwojenia trójfazowe
• Pola obrotowe
• Kierunek obrotów z okresową zamianą przewodów fazowych
• Kierunek obrotu, gdy przewody fazowe są zamienione
• Napięcie i prąd w obwodach gwiazdowych (Y)
• Napięcie i prąd w obwodach delta
• Rezystancja w uzwojeniu kierownicy
• Reaktancja uzwojenia AC
• Maszyny synchroniczne
• Równoważny schemat obwodu dla maszyn synchronicznych i sposób ich użycia
• Maszyny synchroniczne ze wzbudzeniem trwałym
• Stopniowa praca maszyn synchronicznych
• Określanie położenia wirnika w konfiguracji gwiazdy
• Określanie położenia wirnika w konfiguracji delta
• Maszyna synchroniczna ze zmienną prędkością (rozruch)
• Pomiar prędkości
• Ustawienie prędkości za pomocą przetwornicy częstotliwości
• Maszyny asynchroniczne
• Schematy blokowe i równoważne dla maszyn asynchronicznych
• Określenie poślizgu
• Rozruch w układzie gwiazda-trójkąt
• Pomiar momentu obrotowego i prądów linii podczas rozruchu
• Zmiana kierunku maszyn asynchronicznych
• Rejestracja charakterystyki momentu obrotowego dla maszyn asynchronicznych
• Napędy trójfazowe
• Zmieniająca się prędkość maszyn asynchronicznych
• Jak prędkość zależy od poślizgu
• Jak prędkość zależy od częstotliwości stojana?
• Silniki krokowe
• Operacja pełnoetapowa
• Operacja pół-krokowa
• Zmiana kierunku silnika krokowego

Laboratorium wirtualne:

• Oscyloskop wielokanałowy
• Oscyloskop
• Generator funkcyjny
• Multimetr (2x)
• Analizator cyfrowy

Dodatkowe funkcje:

• Przetwarzanie tekstu
• Drukarka
• Kalkulator kieszonkowy
• Bezpłatne eksperymenty
• Słowniczek

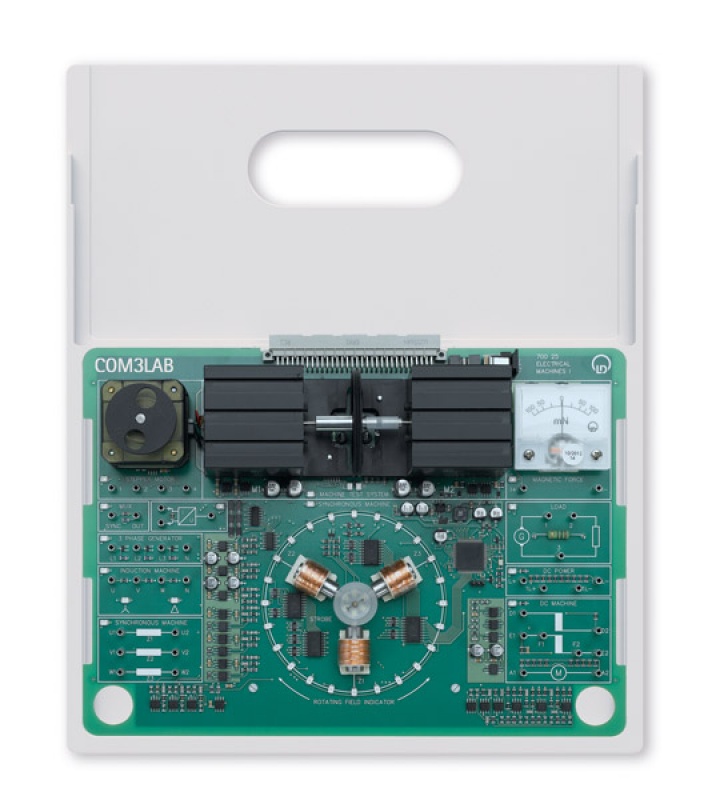

Tablica eksperymentalna jest umieszczona w stabilnej ramie. Jednostka główna wsuwana jest w ramę kursu i podłączana do tablicy. Blokada bezpieczeństwa zapewnia bezpieczną komunikację. Tablica eksperymentalna zasilana jest przez jednostkę główną. Okablowanie eksperymentów przeprowadzonych na kablu 2 mm.

Kurs zawiera część merytoryczną, instrukcje dotyczące eksperymentów i zadania. Nauczanie odbywa się za pomocą specjalnego oprogramowania dedykowanego dla tego kursu.

Dane techniczne:

• Maszyna synchroniczna z optycznym wskaźnikiem pola obrotowego i stroboskopem do określania prędkości
• Silnik indukcyjny z przełącznikiem gwiazda-trójkąt
• Tachogenerator optyczny
• Silnik prądu stałego
• Generator prądu stałego
• Przetwornik prądowo-momentowy
• Termometr
• Obciążenie elektroniczne
• Generator trójfazowy, napięcie fazowe: 0 V…10 V
• Przetwornica częstotliwości, Częstotliwość: 1 Hz – 80 Hz
• Zasilacze prądu stałego
• Silnik krokowy
• Miernik siły elektrodynamicznej
• Oscyloskop wielokanałowy

Zakres dostawy

• Zasilanie 230/12 VAC

Dodatkowo wymagane
