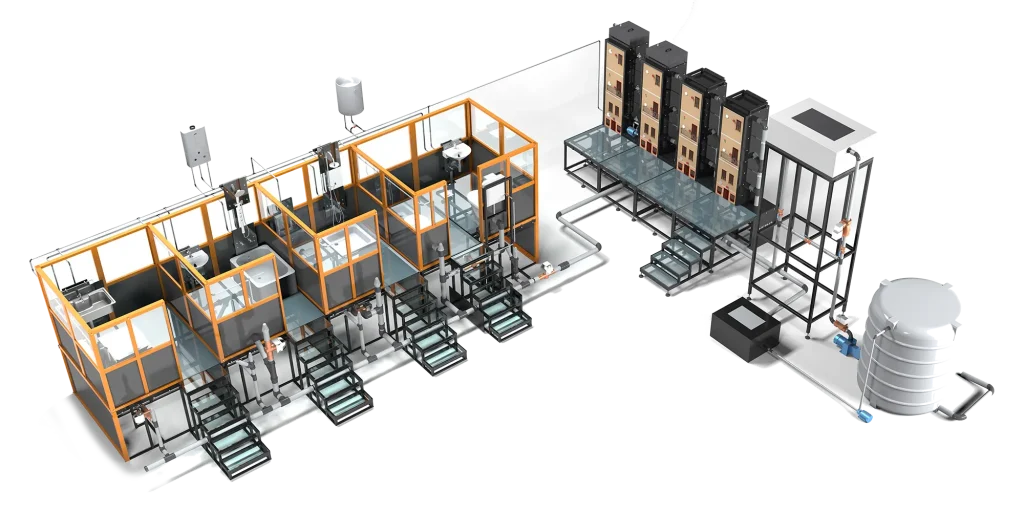

Laboratorium hydrauliczne (PL100) reprezentuje praktyczne szkolenie w zakresie instalacji hydraulicznych. Laboratorium składa się z trzech modeli symulacyjnych dla systemów wodno-kanalizacyjnych, modelu instalacji infrastruktury wodno-kanalizacyjnej małego miasta, modelu symulacji budynków mieszkalnych i modelu obszaru usług.
Pierwszy model reprezentuje systemy zaopatrzenia i odwadniania małego miasta. Model ten składa się z rzeczywistych komponentów, takich jak zbiorniki, pompy, sieć rur i zawory.
Drugi model reprezentuje system hydrauliczny dla budynków mieszkalnych, który obejmuje zarówno systemy zaopatrzenia, jak i kanalizacji dla budynków mieszkalnych. Model ten zawiera komponenty takie jak zbiorniki, pompy, sieć rur, zawory i cztery budynki mieszkalne w skali laboratoryjnej.
Trzeci model obejmuje obszar usług mieszkaniowych lub komercyjnych, który składa się z kompletnego systemu hydraulicznego i sanitarnego (kuchnie i łazienki). Komponenty tego modelu są w rzeczywistym rozmiarze z jednostką sterującą, która umożliwia identyfikację usterek w celu ćwiczenia rozwiązywania problemów z systemem.
Eksperymenty
Nasze interaktywne laboratorium zawiera wiele funkcji, które pozwalają uczniom wykonywać następujące czynności i eksperymenty:
- Zalety i wady stosowania systemu odpływowo-odpływowego z rurami.
- System rur powietrznych.
- Niestandardowy system pojedynczej rury z wentylowanymi odgałęzieniami roboczymi.
- System pojedynczej kolumny.
- System roboczy jednej kolumny z kolumną powietrzną.
- Zalety i wady stosowania systemu odpływowego z dwoma rurami.
- Standardowy system dwururowy.
- System dwururowy w pełni wentylowany.
- Niestandardowy system dwururowy z wentylowanymi odgałęzieniami roboczymi.
- Mierniki wodowskazowe.
- System dwururowy z syfonami naziemnymi i wentylowanymi odgałęzieniami roboczymi.
- System zasilania zwykłą wodą.
- System zasilania ze spadkiem grawitacyjnym.
- System zasilania z nadrzędnym ciśnieniem wody.
- System zasilania w wysokich budynkach.
- System zasilania ze zbiornika naziemnego.
- System zasilania bez użycia zbiorników.
- Sumowanie ciśnienia głównego ze zbiornikami.
- System zasilania ciepłą wodą.
- System ogrzewania wody.
- Centralny system ogrzewania wody.
- System ogrzewania wody za pomocą kotłów
(energia elektryczna i gaz ziemny).
- Instalacja i konserwacja toalet wodnych.
- Instalacja i konserwacja toalet wschodnich.
- Instalacja i konserwacja toalet zachodnich.
- Instalacja i konserwacja wanien.
- Instalacja i konserwacja jacuzzi.
- Instalacja i konserwacja doków.
- Doki kuchenne.
- Doki do mycia rąk.
- Umywalka ścienna wspornikowa.
- Dok z podstawą.
- Krany i mieszacze wody, instalacja i naprawa
- Uzdatnianie zlewów
- Naprawa rur odprowadzających wodę
Komponenty laboratoryjne
Pierwsza jednostka
- Symulator infrastruktury głównych sieci wodociągowych i kanalizacyjnych. Składa się ze zbiornika z włókna szklanego, dwóch zbiorników nierdzewnych, dwóch pomp i rur wodociągowych.
Zbiornik nierdzewny
- Kiedy woda jest włączana w urządzeniu w budynku, wypycha wodę ze zbiornika i do rur wodociągowych budynku, a ta woda jest przesyłana do urządzeń hydraulicznych budynku.
- Jeśli w budynku jest uruchomionych wiele urządzeń jednocześnie lub jeśli natężenie przepływu wody wytwarzane przez pompę, przewody rurowe i elementy sterujące jest niewielkie, pompa może pracować w sposób ciągły przez cały czas, gdy urządzenie jest obsługiwane. Bardziej typowo, jeśli działa tylko jedno urządzenie i jeśli pompa i studnia mogą zapewnić wysokie natężenie przepływu wody, pompa może włączać się i wyłączać kilka razy, gdy urządzenie jest uruchomione.
Zbiornik z włókna szklanego
- Reprezentuje główne źródło wody zasilającej system. Zapewnia szkolenie na temat tego, jak woda jest przenoszona do zbiornika i jak jest zużywana i dostarczana do systemu pompowania. Jest to dobrze skonstruowany zbiornik o dużej wytrzymałości, zapewniający szkolenie w zakresie najwyższego zużycia wody.
C.Komora inspekcyjna
- System komory inspekcyjnej został zaprojektowany w celu zapewnienia dostępu do systemów kanalizacyjnych w celu inspekcji, czyszczenia i pobierania próbek. Systemy komór inspekcyjnych umożliwiają wykonywanie wszystkich prac konserwacyjnych z poziomu gruntu
- Zapewnia szkolenie w zakresie funkcji komór inspekcyjnych oraz sposobu ich instalacji i najlepszego miejsca do instalacji.
- Struktura komory inspekcyjnej jest wykonana z twardego materiału, aby zapewnić jak najlepsze szkolenie i konserwację.
D.Water Pump
- Pompa wodna jest używana do dostarczania wody do wysokich budynków lub zbiorników wodnych.
- Jest również używana, gdy ciśnienie wody jest niskie do przechowywania wody w zbiornikach.
- Zapewnia szkolenie na temat działania pompy wodnej, jej funkcji i najlepszego miejsca do jej użycia.
Druga jednostka
- Jednostka symulująca obszar mieszkalny z jego infrastrukturą i różnymi modelami zasilania i odprowadzania wody. Składa się z platformy, czterech stalowych budynków mieszkalnych, dwóch pomp wodnych, dwóch zbiorników ze stali nierdzewnej, manometrów, zaworów i czterech plastikowych komór inspekcyjnych.
- Symulator zasilania wodą budynków mieszkalnych zapewnia szkolenie w zakresie instalacji, konserwacji i naprawy systemów hydraulicznych w prawdziwych budynkach.
- Jest dostarczany przez najnowsze technologie systemów hydraulicznych.
- Rury, zawory i wszystkie powiązane komponenty są dostępne, aby jak najlepiej wykorzystać to szkolenie.
- Ten symulator to symulator czterech budynków z różnymi charakterystykami dla każdego budynku:
- Zmiana średnicy rury podczas podnoszenia w celu zwiększenia ciśnienia.
- Stała średnica rury z pompą silnikową.
- Stała średnica rury z pompą silnikową i górnym zbiornikiem.
- Stała średnica rury z górnym zbiornikiem.
- Dla dokładniejszych wyników treningu uwzględniliśmy następujące funkcje:
- Przezroczyste rury, aby uczestnik szkolenia mógł zobaczyć przepływ wody wewnątrz.
- Przezroczyste zawory, aby uczestnik szkolenia mógł zobaczyć, co dzieje się podczas zamykania lub otwierania zaworu
- Połączenia węży są łatwe do podłączenia lub odłączenia
- Przezroczysta podłoga, aby móc zobaczyć podziemne rury
- System drenażowy jest widoczny i łatwo dostępny
- Komory inspekcyjne są widoczne przez przezroczystą podłogę. podłogi
- Komory inspekcyjne znajdują się dla każdego budynku, aby uzyskać prawdziwą symulację prawdziwych budynków
- Podłączenie do sieci wodociągowej jest łatwe do podłączenia za pomocą szybkozłączki
- Miernik ciśnienia dla każdej jednostki
- Zawory dołączone do każdej jednostki
Miernik ostrzegający o wysokim ciśnieniu
Trzecia jednostka
- Jednostka symulatora łazienek i składa się z czterech jednostek wewnętrznych, którymi są kuchnia, łazienka, łazienka straży budynku i łazienka publiczna. Różne usterki można wprowadzać za pomocą jednostki sterującej w różnych trzech jednostkach.
- Jednostka ta zapewnia szkolenie w zakresie instalowania, konserwacji i naprawy systemów hydraulicznych w prawdziwych jednostkach mieszkalnych. Nasze rozwiązanie laboratoryjne oferuje szkolenie dla każdego systemu hydraulicznego, który może być używany, czy to w kuchni, czy w łazience, zapewniamy jakość naszych produktów, zapewniając bardzo wysoką jakość i najnowsze technologie.
- Szkolenie na prawdziwym połączeniu rurowym spryskiwacza.
- Zasilanie w wodę i system odprowadzania wody są łatwe do skonstruowania, a także przezroczyste rury, aby pomóc zrozumieć system przepływu wody.
Jednostka sterująca
- Symulator wprowadzania błędów ma na celu zapewnienie, że uczestnicy szkolenia wykonali wszystkie eksperymenty i są gotowi do konserwacji i naprawy prawdziwych jednostek.
- Dzięki wprowadzeniu do jednostki sterującej do 11 błędów, stażysta będzie w stanie wykryć lokalizację usterki i naprawić ją w krótkim czasie.
- Dodatkowo, jednostka sterująca zawiera
różne przełączniki ON/OFF, przełączniki awaryjne & lampki sygnalizacyjne przeciążenia, poziomu wody w zbiorniku & ciśnienia wody w różnych budynkach.
