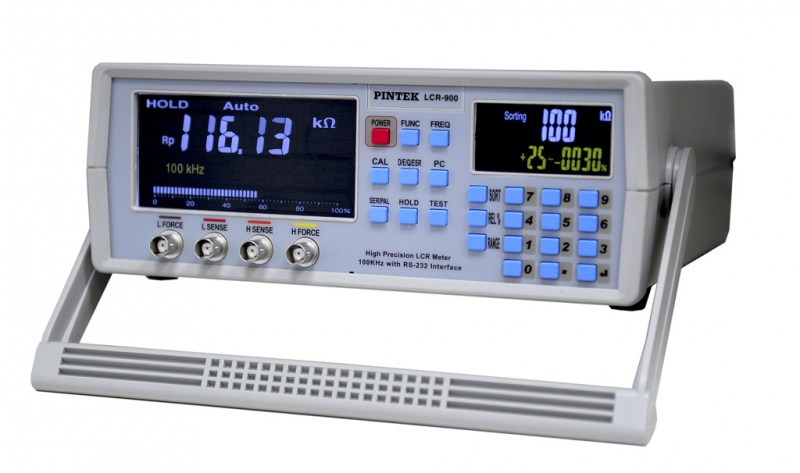

LCR-900 – laboratoryjny miernik RLC

Specyfikacja – LCR-900 – laboratoryjny miernik RLC

• Dwa wyświetlacze ciekłokrystaliczne, wyświetlacz główny z bargrafem
• Metoda pomiaru: czteroprzewodowa
• Dokładność podstawowa: 0,3%
• Mierzy:
  • impedancję Z: od 0,000 Ω do 9999 MΩ
  • pojemność C: od 0,000 pF do 9999 F
  • indukcyjność L: od 0,000 µH do 9999 kH
  • rezystancję w zastępczym obwodzie szeregowym ESR: od 0,000 Ω do 9999 Ω
  • rezystancję w zastępczym obwodzie równoległym Rp: od 0,000 Ω do 9999 Ω
  • dobroć Q: od 0,000 do 9999
  • stratność D: od 0,000 do 9999
  • kąt fazowy Θ: od -90° do +90°
• Częstotliwość sygnału pomiarowego: od 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz (do wyboru)
• Napięcie pomiarowe ustawione na stałe na 0,6 V (wartość skuteczna)
• Wybór podzakresu: ręczny/automatyczny
• Automatyczne wykrywanie charakteru mierzonego elementu
• Tryby wyświetlania:
  • wynik pomiaru
  • tolerancja Δ
  • tolerancja w procentach Δ%
  • sortowanie
  • zakres sortowania
• Interfejs: USB (opcja)
• Zasilanie: 230 V ±10%, 50 Hz
• Kalibracja przy rozwartych/zwartych wyprowadzeniach pomiarowych
• Wyposażenie standardowe:
• RP-91 – przewody pomiarowe Kelvina (do pomiaru czteroprzewodowego, zakończone chwytakami krokodylowymi)
• Wyposażenie opcjonalne
• RP-92 – przewody pomiarowe SMD (do pomiaru czteroprzewodowego, zakończone sondą typu penseta do testowania elementów SMD)
