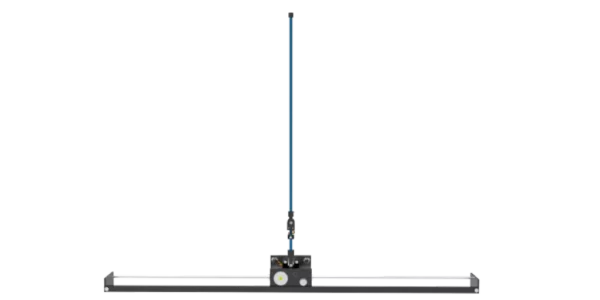

Liniowy system treningowy z podwójnym wahadłem odwróconym

Liniowy system treningowy z podwójnym wahadłem odwróconym

Bedo
Kategorie:

Dodaj do zapytania

Opis

Liniowy system treningowy z podwójnym odwróconym wahadłem został stworzony, aby pokazać, jak w praktyce działają rzeczywiste aplikacje, takie jak stabilizacja startu rakiet wielostopniowych i symulacja ludzkiej postawy. Drugim wyzwaniem jest projekt kontrolera, który równoważy dwa ogniwa. Eksperymenty przeprowadzane przez samych kursantów wydają się być szczególnie skuteczne we wprowadzaniu podstawowych koncepcji dynamiki i sterowania.

Zakres dostawy

  • Linear Double Inverted Pendulum Training System (MC106. 02)
  • Twarda instrukcja obsługi

Wymagane do działania

  • Podstawa serwomechanizmu liniowego (MC106)

Opcje

Szczegóły techniczne

  • Liniowy system treningowy z podwójnym odwróconym wahadłem stanowi przykład działania praktycznych aplikacji, takich jak stabilizacja startu wielostopniowej rakiety i modelowanie ludzkiej postawy.
  • Moduł podwójnego odwróconego wahadła składa się z dwóch aluminiowych, doskonale obrobionych niebieskich prętów, jednego o długości siedmiu cali i drugiego o długości dwunastu cali.
  • Moduł łatwo dopasowuje się do przedniego wału wahadła wózka liniowego serwomechanizmu i może obracać się o 360 stopni.
  • Enkoder wału wahadła liniowego serwomechanizmu mierzy kąt krótkiego ogniwa, podczas gdy środkowy enkoder zamontowany na liniowym podwójnym odwróconym wahadle mierzy ogniwo średniej długości.
  • Kontrola wyważania oblicza napięcie, które jest przykładane do silnika wózka w oparciu o położenie wózka i kąty wahadła.
  • Wózek porusza się tam i z powrotem, aby zrównoważyć dwa wahadła i utrzymać pionową, pionową postawę.
  • Ćwiczenie liniowego podwójnego odwróconego wahadła naraża uczestników szkolenia na te same wyzwania związane z modelowaniem i kontrolą równowagi, które występują w ludzkim systemie postawy.
  • Eksperymenty praktyczne wydają się być szczególnie przydatne w nauczaniu podstawowych pojęć z zakresu dynamiki i sterowania.

Eksperymenty

  • Zapoznanie się z różnymi tematami modelowania
    • Wnioskowanie Lagrange’a z modelu dynamicznego
    • Reprezentacja przestrzeni stanów
    • Liniowanie
  • Demonstracja sterowania liniowo-kwadratowego
    • Regulator (LQR)
