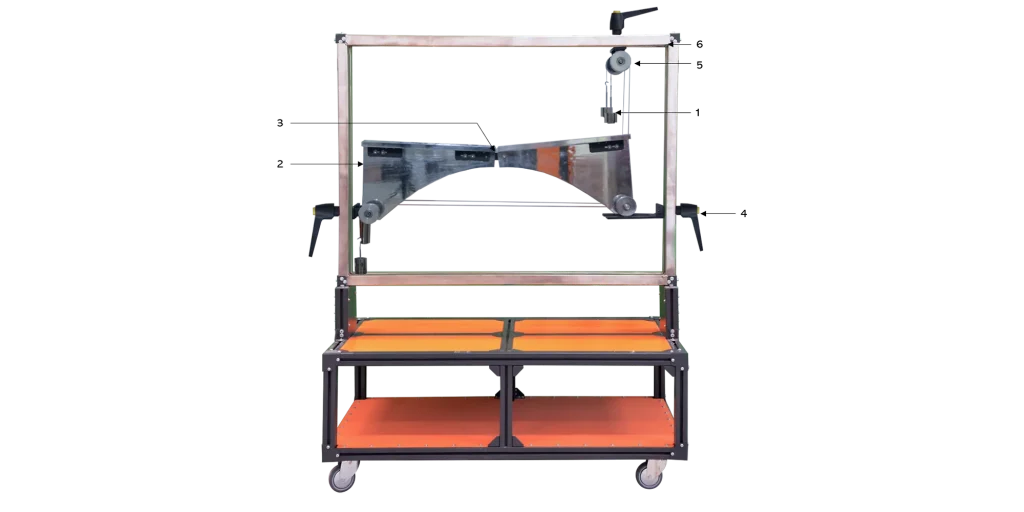

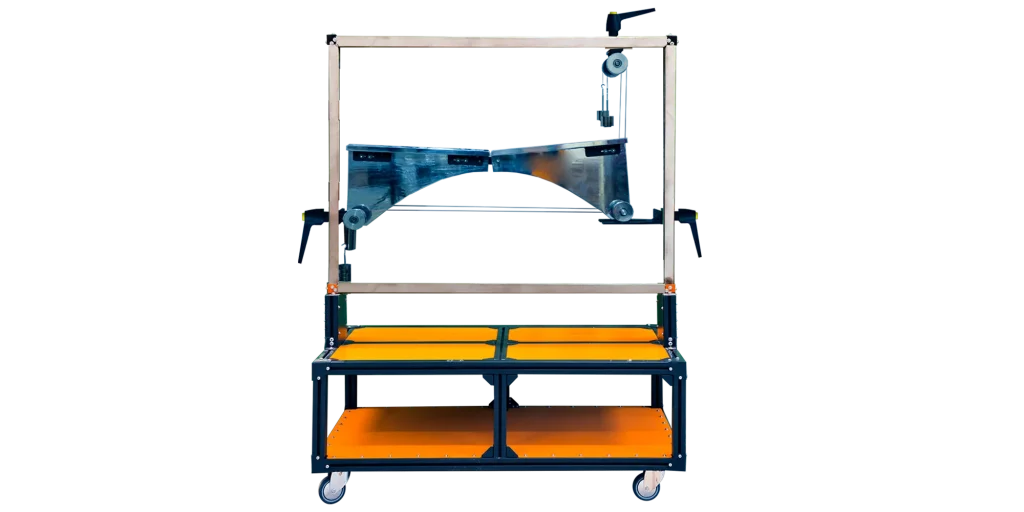

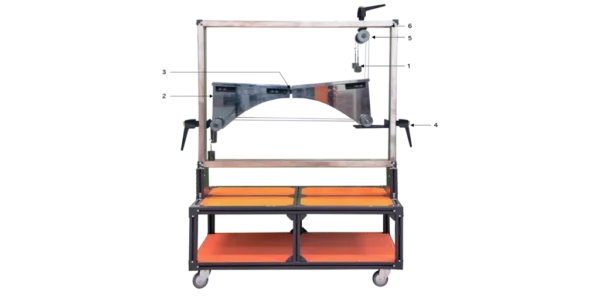

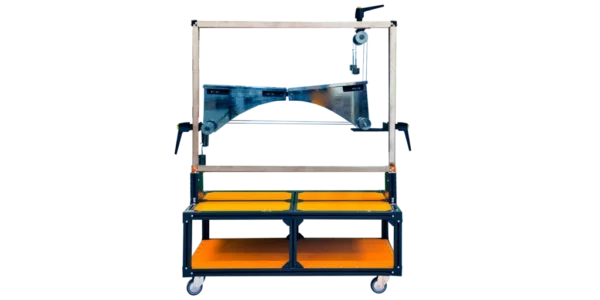

Łuk z trzema zawiasami

Specyfikacja – Łuk z trzema zawiasami

Dane techniczne

• Łuki aluminiowe
  • 2x długie: 480mm, całkowita długość łuku: 960mm
  • 1x krótkie: 230mm, całkowita długość łuku: 710mm
  • wysokość łuku: 250mm
• Waga
  • 4x 1N (wieszak)
  • 36x 1N
  • 16x 5N
  • obciążenie ruchome: 10N+20N

Zakres dostawy

• Trzyczki. Łuk zawiasowy (ST104)
• Segmenty łuku
• Obciążenie ruchome
• Wsporniki
• Zestaw obciążników
• System przechowywania z wkładką piankową
• Twarda instrukcja obsługi

Opcje

• Zawartość cyfrowa (BI-01)
• Wzmacniacz pomiarowy (ST101)

Szczegóły techniczne

• Jednostka edukacyjna składa się z dwóch długich segmentów łuku i jednego krótkiego segmentu; dwa z nich są połączone na raz za pomocą przegubu.
• Gdy dwa długie segmenty łuku są połączone, tworzą symetryczny łuk, ale gdy jeden krótki segment łuku jest połączony z długim segmentem łuku, powstaje niesymetryczny łuk.
• Łuk trójzawiasowy składa się z zakrzywionej belki zamontowanej na dwóch stałych podporach i zwykle posiada tak zwany zawias koronowy na koronie.
• Zawiasy na dwóch stałych podporach absorbują siły pionowe i poziome i są znane jako zawiasy łączące. Ich linia łącząca jest linią sprężynującą.
• Zawias koronowy sprawia, że system jest statycznie wyznaczalny.
• Urządzenie umożliwia badanie łuku pod obciążeniem punktowym, obciążeniem rozłożonym lub obciążeniem ruchomym.
• Urządzenie zawiera obciążniki, które są używane do kompensacji reakcji podporowych zawiasu oporowego, co umożliwia porównanie wartości obliczonych i rzeczywistych zmierzonych.
• Wszystkie elementy składowe eksperymentu są przejrzyście rozmieszczone i bezpiecznie umieszczone w systemie przechowywania.
• Kompletny eksperyment można ustawić na ramie montażowej.
