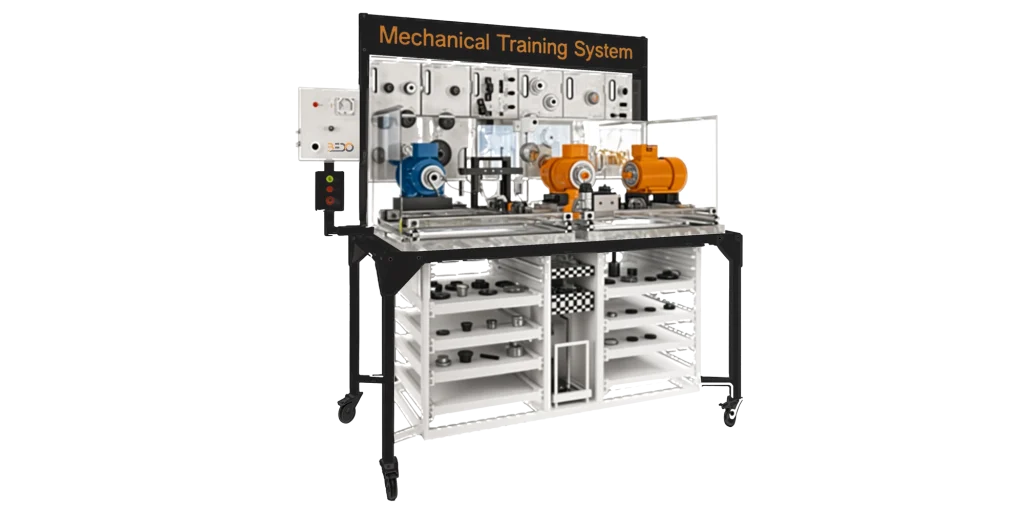

Mechaniczny system szkoleniowy

Opis

Mechaniczny system szkoleniowy oferuje uczestnikom szkolenia zapoznanie się z częściami mechanicznymi, takimi jak wały, przekładnie, skrzynie biegów, koła pasowe, sprzęgła, koła pasowe, klucze, łożyska, uszczelnienia, przekładnie łańcuchowe, napędy pasowe i inne ważne części mechaniczne. Dzięki systemowi szkoleniowemu stażyści różnych części będą mogli przeprowadzać różne eksperymenty z wykorzystaniem tych części i poznać podstawową koncepcję każdej z nich. System szkoleniowy pozwala również kursantowi zmierzyć się z wieloma usterkami i spróbować rozwiązać problemy, tak aby pod koniec tego szkolenia kursanci uzyskali wystarczającą wiedzę, aby pomóc im w życiu przemysłowym.

Dane techniczne

Silnik1
- Moc: 1 KM
- Prędkość znamionowa: 2900 obr/min
Silnik2
- Moc: 0. 75 KM
- Rating Speed: 2840 RPM
Magnetic particle brake
- Rated speed: 1500 RPM
- Rated torque: 12 N. m
- Napięcie znamionowe: 24 VDC

Zakres dostawy

Mechaniczny system treningowy (MM100)
Twarda kopia instrukcji obsługi

Opcje

Zawartość cyfrowa (BI01)

Szczegóły techniczne

Prawdziwy trenażer typu »wszystko w jednym«, mechaniczny system szkoleniowy zawiera komponenty o wytrzymałości przemysłowej umieszczone w wytrzymałej, mobilnej ramie z dostosowanym do potrzeb użytkownika modułowym systemem przechowywania szuflad
Trenażer posiada łożyska, łożyska, napędy pasowe, napędy łańcuchowe, napędy zębate i inne
Mechanical Training Bench przedstawia zasady działania przenoszenia mocy w najbardziej efektywny sposób: dzięki szkoleniu opartemu na umiejętnościach z wykorzystaniem tych samych komponentów o wytrzymałości przemysłowej, które są używane w środowiskach fabrycznych
System szkoleniowy umożliwia również uczestnikom szkolenia napotykanie różnych usterek i ćwiczenie rozwiązywania problemów przy użyciu rzeczywistych komponentów, dzięki czemu uczestnicy szkolenia będą zaznajomieni z częściami mechanicznymi i radzeniem sobie z nimi.

Eksperymenty

Wały maszynowe & Klucze
- Pomiar & Weryfikacja wałów.
- Demonstracja zasad dotyczących kluczy do wałów.
- Przygotowanie klucza z zapasu kluczy.
Łożyska
- Identyfikacja typów łożysk.
- Odczytywanie wymiarów łożysk.
- Montaż obudów łożysk.
- Odczytywanie wykresu tolerancji. </Napędy pasowe
  - Demonstracja zasad przełożenia napędu pasowego.
  - Montaż napędów pasowych.
  - Wyrównanie napędu pasowego.
  - Napinanie pasów.
- Napędy łańcuchowe
  - Demonstracja zasad działania łańcuchów rolkowych i kół łańcuchowych.
  - Wymiarowanie łańcuchów.
  - Montaż i ustawianie kół łańcuchowych.
  - Montaż napędów łańcuchowych.
  - Regulacja luzu.
  - Rozwiązywanie problemów i konserwacja.
- Sprzęgła wałów maszynowych
  - Identyfikacja sprzęgła wału
  - Prawidłowa miękka stopa
  - Wyrównanie wałów
  - Wyrównanie obręczy i powierzchni czołowych
  - Podłączanie łańcucha Sprzęgła
  - Łączenie przegubów uniwersalnych
- Napęd zębaty
  - Demonstracja zasad pomiaru kół zębatych
  - Instalacja napędu przekładni ślimakowej
  - Instalacja napędu przekładni czołowej zębatej walcowej
  - Instalacja przekładni zębatej walcowej
  - Instalacja przekładni zębatej stożkowej
- Maszynowe reduktory prędkości
  - Demonstracja podstawowej zasady działania reduktora prędkości
  - Wybór reduktora prędkości Reduktor
  - Montaż i demontaż
  - Reduktorów prędkości
- Hamulce elektryczne
  - Obsługa hamulców elektrycznych
  - Instalacja hamulców elektrycznych
  - Konserwacja iamp; Rozwiązywanie problemów z hamulcami elektrycznymi
- Sprężarka
  - Demonstracja podstawowej zasady działania sprężarki
  - Montaż i demontaż sprężarki
- Serwis łożysk
  - Identyfikacja łożysk tocznychIdentyfikacja łożysk tocznychIdentyfikacja łożysk tocznych Łożyska toczne
  - Identyfikacja łożysk ślizgowych
  - Używanie ściągacza do łożysk
  - Montaż i demontaż tulei
  - Ładowanie pistoletu smarowego
  - Smarowanie bloku poduszki
  - Ręczne pakowanie łożysk
  - Demonstracja zasad uszczelniania łożysk
  - Wykonywanie analizy awarii łożysk

Produkty powiązane

Bezpieczeństwo przechowywania oleju opałowego w zbiornikach

Trener bezpieczeństwa zbiorników oleju to kompleksowe rozwiązanie zaprojektowane w celu skutecznego zaprezentowania właściwych procedur przechowywania oleju opałowego w zbiornikach, przy jednoczesnym dogłębnym zbadaniu urządzeń zabezpieczających zbiorniki i ich kluczowych funkcji….

Bedo

Czytaj dalej

Sprawdź szczegóły

Jednostka szkoleniowa ochrony i sterowania kotłem parowym

Samodzielna jednostka edukacyjna zaprojektowana w celu odtworzenia funkcjonalności kotła parowego. Jego głównym celem jest zapewnienie kompleksowej demonstracji zasad działania i zachowania łańcucha bezpieczeństwa zgodnie z przepisami prawa. Ten zaawansowany trenażer…

Bedo

Czytaj dalej

Sprawdź szczegóły

Panel szkoleniowy dotyczący urządzeń bezpieczeństwa

Samodzielna jednostka edukacyjna stanowi wysoce kompleksowe i wyspecjalizowane narzędzie szkoleniowe przeznaczone do demonstrowania ważnych koncepcji bezpieczeństwa dla uczniów zajmujących się systemami grzewczymi i instalacjami wodno-kanalizacyjnymi. Ten zaawansowany panel zawiera elektrycznie…

Bedo

Czytaj dalej

Sprawdź szczegóły

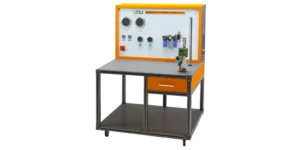

System szkolenia w zakresie konserwacji i kalibracji

System szkolenia w zakresie konserwacji i kalibracji ma na celu dostarczenie wymaganej wiedzy na temat definicji „pętli kontrolnej”. Pętla sterowania składa się ze wszystkich fizycznych komponentów i funkcji sterowania potrzebnych…

Bedo

Czytaj dalej

Sprawdź szczegóły

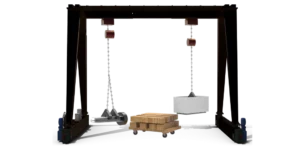

Trenażer systemu olinowania

Systemy szkoleniowe w zakresie olinowania to kompleksowa jednostka edukacyjna zaprojektowana w celu podkreślenia istotnego znaczenia skrupulatnego rozważenia i wiedzy specjalistycznej w zakresie ruchu i instalacji maszyn. Jednostka została zaprojektowana tak,…

Bedo

Czytaj dalej

Sprawdź szczegóły

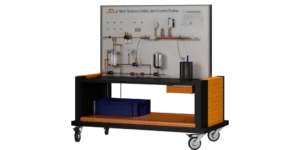

Trener bezpieczeństwa i kontroli systemów grzewczych
