MI 3299 Tablica demonstracyjna Wysokie Napięcia 10kV

Opis produktu – MI 3299 Tablica demonstracyjna Wysokie Napięcia 10kV

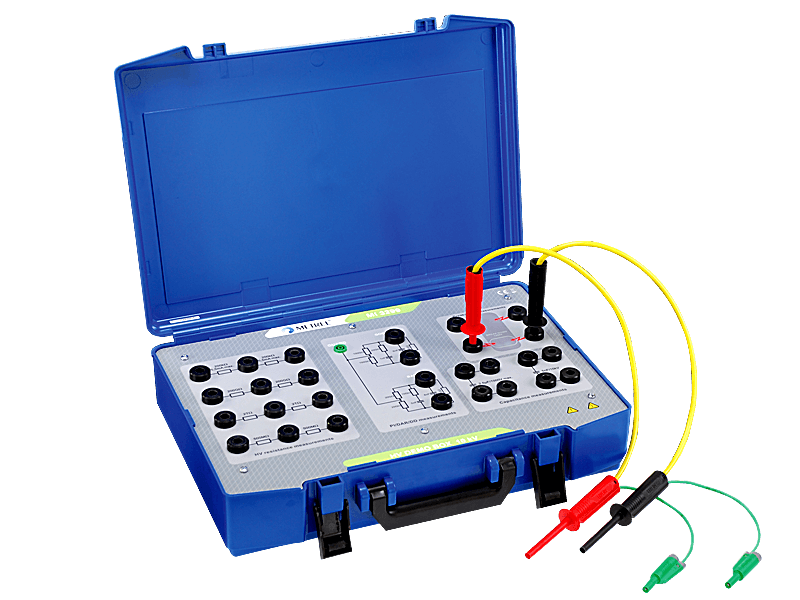

Wysokonapięciowa tablica Metrel MI 3299 została zaprojektowana w celu umożliwienia demonstracji diagnostyki wysoko napięciowej. Symuluje typowe instalacje elektryczne spotykane w środowisku przemysłowym. Wyposażona w rezystory o dużej dokładności dla różnych zakresów, kondensatory o dużej pojemności z możliwością rozładowywania obiektu. Dodatkowo pozwala na pomiar indeksów PI, DD oraz DAR. Tablica może być także wykorzystywana do kalibracji wysokonapięciowych mierników rezystancji izolacji.

Cechy użytkowe

• Rezystory wzorcowe 10kV z bardzo małym współczynnikiem napięciowym
• Dekady rezystancyjne z zakresem 200 kΩ, 500 MΩ, 200 GΩ oraz 2 TΩ
• Kondensatory WN 2.5 uF oraz 5nF
• Wbudowany iskrownik i rurka z gazem do rozładowywania obiektu
• Możliwość prezentacji uszkodzenia izolacji w środowisku gazowym
• Dwa typy materiału izolacyjnego (kable z dobrą i złą izolacją) pozwalają na obserwację realnego zachowania izolacji pod wysokim napięciem DC
• Tablica umieszczona została w wytrzymałej obudowie z komfortowym uchwytem

Zastosowanie

• Prezentacja pomiarów diagnostycznych izolacji napięciem DC
• Prezentacja funkcjonalności przyrządów do pomiarów izolacji WN
• Centra szkoleniowe, laboratoria, uniwersytety
• Podstawowa kalibracja DC mierników izolacji WN

Normy

Bezpieczeństwo

• PN-EN 61010-1
