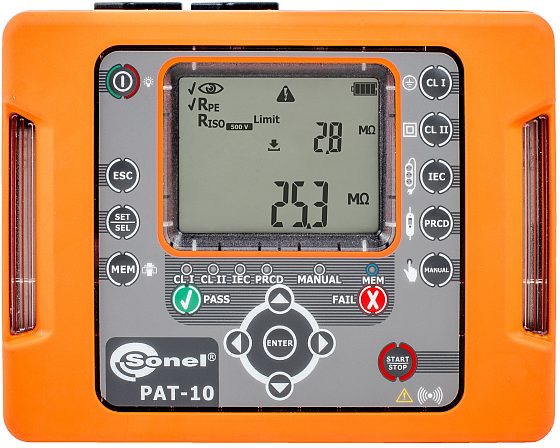

PAT-10 to innowacyjne połączenie małych gabarytów (i związanej z tym pełnej przenośności urządzenia) z zaawansowanymi układami pomiarowymi pozwalającymi na przeprowadzenie w pełni automatycznych pomiarów dla urządzeń elektrycznych oraz przewodów IEC i przedłużaczy (także tych z PRCD). Komplet testów wykonany po jednym kliknięciu przycisku START. Możliwości konfiguracyjne miernika pozwalają na modyfikację sposobu działania przyrządu, a co za tym idzie, jeszcze lepsze dostosowanie go do potrzeb użytkownika. W sytuacjach, gdzie konieczne jest wykonanie pomiarów jednostkowych, bez potrzeby przechodzenia złożonej procedury pomiarowej, PATy firmy Sonel umożliwiają pracę w trybie pojedynczych pomiarów danego typu (tzw. manualnych). Wszystkie mierniki tej serii dodatkowo umożliwiają wykonanie podstawowych pomiarów bez zasilania zewnętrznego, w sytuacjach nagłych przy braku zasilania sieciowego w prosty sposób można uruchomić uproszczone zestawy testów w trybie pracy akumulatorowej. Małe gabaryty, waga oraz specjalnie zaprojektowany futerał na miernik i akcesoria zapewniają wygodę użytkowania oraz wysoką mobilność przyrządu. Bezprzewodowa komunikacja z drukarką pozwala na dowolną organizację miejsca wykonywania pomiarów bez plątaniny zbędnych przewodów. Zapis wyników do pamięci oraz integracja wyników w oprogramowaniu PC dodatkowo poszerza funkcjonalność przyrządu.
PODSTAWOWE FUNKCJE PRZYRZĄDU PAT-10
- zasilanie z akumulatora lub sieci,
- dioda wskazująca ocenę wyniku,
- szybki dostęp do procedur pomiarowych,
- kompaktowa obudowa, ergonomiczny futerał,
- automatyczny wybór zakresów pomiarowych,
- pomiar rezystancji przewodu ochronnego prądem: 200 mA, 10 A.
- pomiar rezystancji izolacji.
- pomiar czasu zadziałania wyłączników PRCD.
- pomiar zastępczego, różnicowego i dotykowego prądu upływu,
- test przewodu IEC,
- zapis wyników do pamięci,
- współpraca z programem Sonel Reader i Sonel PAT plus (opcja).
| Model |
PAT-1 |
PAT-2 |
PAT-2E |
PAT-10 |
| Ocena wizualna |
+ |
+ |
+ |
+ |
| Pomiar rezystancji przewodu uziemienia I = 200 mA |
+ (0,01…19,99 Ω) |
+ (0,01…19,99 Ω) |
+ (0,01…19,99 Ω) |
+ (0,01…19,99 Ω) |
| Pomiar rezystancji przewodu uziemienia I = 10 A |
– |
– |
– |
+ (0,001…1,99 Ω) |
| Pomiar rezystancji izolacji U = 250 V |
– |
– |
+ (0,01…99,9 MΩ) |
+ (0,01…99,9 MΩ) |
| Pomiar rezystancji izolacji U = 500 V |
+ (0,01…99,9 MΩ) |
+ (0,01…99,9 MΩ) |
+ (0,01…99,9 MΩ) |
+ (0,01…99,9 MΩ) |
| Pomiar zastępczego prądu upływu |
+ (0,01…19,9 mA) |
+ (0,01…19,9 mA) |
+ (0,01…19,9 mA) |
+ (0,01…19,9 mA) |
| Pomiar dotykowego prądu upływu |
– |
– |
+ (0,001…4,999 mA) |
+ (0,001…4,999 mA) |
| Pomiar różnicowego prądu upływu |
– |
– |
+ (0,10…19,9 mA) |
+ (0,10…19,9 mA) |
| Test przewodu IEC (RISO RPE Polaryzacja) |
+ |
+ |
+ |
+ |
| Test PRCD (czas zadziałania dla IΔn: x1/x5; 0° i 180°) |
– |
– |
10 mA, 30 mA |
10 mA, 30 mA |
| Wbudowana pamięć wyników / przesyłanie do komputera |
– |
+ |
+ |
+ |
| WiFi |
– |
+ |
+ |
+ |
| Współpraca z drukarką |
– |
+ |
+ |
+ |
| Konfiguracja miernika z poziomu komputera |
+ |
+ |
+ |
+ |
| Zasilanie |
Wbudowany akumulator (możliwość pomiarów w trakcie ładowania) |
Wbudowany akumulator (możliwość pomiarów w trakcie ładowania) |
Zasilanie sieciowe: 220 V; 230 V; 240 V 50 Hz (lub 60 Hz) / wbudowany akumulator |
Zasilanie sieciowe: 220 V; 230 V; 240 V 50 Hz (lub 60 Hz) / wbudowany akumulator |
| Kategoria pomiarowa: CAT II 300V |
+ |
+ |
+ |
+ |
| Waga [kg] / rozmiar [cm] |
ok. 1.40 kg / 200 mm x 180 mm x 77 mm |
ok. 1.40 kg / 200 mm x 180 mm x 77 mm |
ok. 1.55 kg / 200 mm x 180 mm x 77 mm |
ok. 1.55 kg / 200 mm x 180 mm x 77 mm |
Przyrząd może być używany do badań sprzętu między innymi zgodnie z normami:
- PN-EN 60745 – 1: Narzędzia ręczne o napędzie elektrycznym. Bezpieczeństwo użytkowania. Część 1: Wymagania ogólne.
- PN-EN 61029: Bezpieczeństwo użytkowania narzędzi przenośnych o napędzie elektrycznym. Wymagania ogólne.
- PN-EN 60335 – 1: Bezpieczeństwo elektrycznych przyrządów do użytku domowego i podobnego. Wymagania ogólne.
- PN-EN 60950: Bezpieczeństwo urządzeń techniki informatycznej.
- PN-EN 61557-6 Bezpieczeństwo elektryczne w niskonapięciowych sieciach elektroenergetycznych o napięciach przemiennych do 1000 V i stałych do 1500 V – Urządzenia przeznaczone do sprawdzania, pomiarów lub monitorowania środków ochronnych – Część 6: Urządzenia różnicowo-prądowe (RCD) w sieciach TT, TN i IT.
- VDE 0701-0702 Prüfung nach Instandsetzung, Änderung elektrischer Geräte. Wiederholungsprüfung elektrischer Geräte. Allgemeine Anforderungen für die elektrische Sicherheit.
