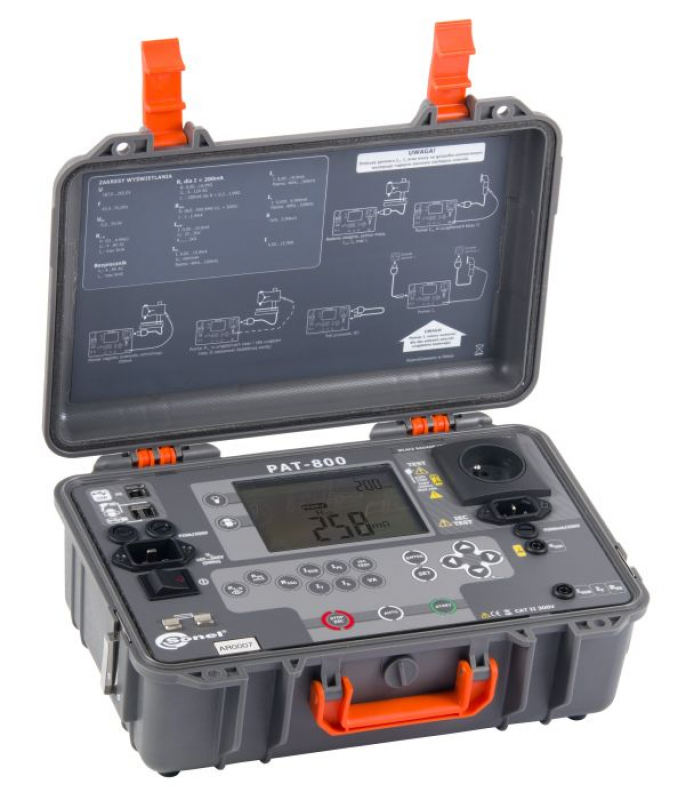

Miernik bezpieczeństwa sprzętu elektrycznego PAT-800
MIERNIK WYCOFANY Z PRODUKCJI
Cyfrowy mierniki PAT-800 przeznaczony jest do pomiarów podstawowych parametrów przenośnych urządzeń elektrycznych (elektronarzędzia, sprzęt AGD itp.) decydujących o ich bezpieczeństwie: rezystancji przewodów ochronnych, rezystancji izolacji, ciągłości połączeń, prądów upływu, mocy.
Przyrząd może być używany do badań sprzętu wykonywanego zgodnie z normami:
- PN-EN 60745-1: Narzędzia ręczne o napędzie elektrycznym. Bezpieczeństwo użytkowania. Część 1: Wymagania ogólne.
- PN-EN 61029: Bezpieczeństwo użytkowania narzędzi przenośnych o napędzie elektrycznym. Wymagania ogólne.
- PN-EN 60335-1: Bezpieczeństwo elektrycznych przyrządów do użytku domowego i podobnego. Wymagania ogólne.
- PN-EN 60950: Bezpieczeństwo urządzeń techniki informatycznej.
- VDE 0701-1 Instandsetzung, Änderung und Prüfung elektrischer Geräte. Teil 1: Allgemeine Anforderungen.
- VDE 0702 Wiederholungsprüfungen an elektrischen Geräten.
Podstawowe funkcje przyrządu:
- pomiar rezystancji przewodu ochronnego prądem: 200mA,
- pomiar rezystancji izolacji: 500V
- pomiar zastępczego prądu upływu,
- pomiar prądu upływu PE,
- pomiar różnicowego prądu upływu,
- pomiar dotykowego prądu upływu,
- pomiar mocy,
- pomiar poboru prądu,
- test przewodu IEC,
- sprawdzenie bezpiecznika,
- sprawdzenie rezystancji obwodu L-N,
- pomiar napięcia i częstotliwości sieci.
Pozostałe:
-
- automatyczny wybór zakresu pomiarowego,
- 990 komórek pamięci wyników pomiaru z możliwością ich przesłania
- do komputera PC przez łącze USB lub wydrukowania,
- profesjonalne oprogramowanie do obróbki danych i tworzenia raportów
- współpraca z czytnikiem kodu kreskowego i drukarką,
- współpraca z pamięcią przenośną pendrive,
- duży, czytelny wyświetlacz graficzny z możliwością podświetlenia,
Specyfikacja – Miernik bezpieczeństwa sprzętu elektrycznego PAT-800
Pomiar rezystancji przewodu uziemienia I=200mA (I klasa ochronności)
| Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 0,00…0,99Ω |
0,01Ω |
±(4% w.m. + 2 cyfr) |
| 1,00…19,99Ω |
±(4% w.m. + 3 cyfr) |
• prąd pomiarowy: ≥200mA dla R= 0,2…1,99Ω
• ustawialny limit górny w zakresie: 10mΩ …1,99Ω z rozdzielczością 0,01Ω
• regulowany czas pomiaru 1…60s z rozdzielczością 1s
Pomiar rezystancji przewodu uziemienia I=10A (I klasa ochronności, tylko PAT-805)
| Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 0…999mΩ |
1mΩ |
±(3% w.m. + 4 cyfry) |
| 1,00…1,99Ω |
0,01Ω |
±(3% w.m. + 40 cyfry)* |
*dla pomiaru dwuprzewodowego
• metoda techniczna pomiaru zapewniająca wysoką dokładność otrzymanych wyników
• prąd pomiarowy: ≥10A dla R≤0,5Ω
• ustawialny limit górny w zakresie: 10mΩ …1,99Ω z rozdzielczością 0,01Ω
• regulowany czas pomiaru 1…60s z rozdzielczością 1s
Pomiar rezystancji przewodu uziemienia I=25A (I klasa ochronności, tylko PAT-805)
| Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 0…999mΩ |
1mΩ |
±(3% w.m. + 4 cyfry) |
| 1,00…1,99Ω |
0,01Ω |
±(3% w.m. + 40 cyfry)* |
*dla pomiaru dwuprzewodowego
• metoda techniczna pomiaru zapewniająca wysoką dokładność otrzymanych wyników
• prąd pomiarowy: ≥25A dla R≤0,2Ω
• ustawialny limit górny w zakresie: 10mΩ …1,99Ω z rozdzielczością 0,01Ω
• regulowany czas pomiaru 1…60s z rozdzielczością 1s
Pomiar rezystancji obwodu L-N
| Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 0…999mΩ |
1mΩ |
±(5% w.m. + 5 cyfry) |
| 1,00…4,99Ω |
0,01Ω |
• napięcie pomiaru: 4…8V AC
• prąd zwarcia: max. 5mA
Pomiar rezystancji izlolacji
Zakres pomiarowy wg IEC 61557-2 dla:
UN=100V: 100kΩ…99,9MΩ (tylko PAT-805)
UN=250V: 250kΩ…199,9MΩ (tylko PAT-805)
UN=500V: 500kΩ…599,9MΩ
| UN |
Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 100V |
0…1999kΩ |
1kΩ |
±(5% w.m. + 8 cyfry) |
| 2,0…19,99MΩ |
0,01MΩ |
| 20,0…99,9MΩ |
0,1MΩ |
| 250V |
0…1999kΩ |
1kΩ |
| 2,00…19,99MΩ |
0,01MΩ |
| 20,0…199,9MΩ |
0,1MΩ |
| 500V |
0…1999kΩ |
1kΩ |
| 2…19,99MΩ |
0,01MΩ |
| 20,0…599,9MΩ |
0,1MΩ |
• ustawialny limit pomiaru w zakresie: 0,01…9,9mA z rozdzielczością 0,1MΩ
• regulowany czas pomiaru: pomiar ciągły (Cont) lub od 4s do 3min z rozdzielczością 1s
• samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru
• zabezpieczenie przed pomiarem obiektów pod napięciem
• prąd wyjściowy max. 1,4mA
Pomiar prądu upływu PE oraz różnicowego prądu upływu:
| Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 0,00…3,99mA |
0,01mA |
±(5% w.m. + 2 cyfry) |
| 4,0…19,9mA |
0,1mA |
• ustawialny limit pomiaru w zakresie: 0,01…9,9mA z rozdzielczością 0,01mA/0,1mA
• regulowany czas pomiaru: pomiar ciągły (Cont) lub 1…60s z rozdzielczością 1s
• w połowie czasu pomiaru miernik automatycznie zamienia biegunowość na pomiarowym
gnieździe sieciowym i wyświetla wartość większą
Pomiar zastępczego prądu upływu:
| Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 0,00…3,99mA |
0,01mA |
±(5% w.m. + 2 cyfry) |
| 4,0…19,9mA |
0,1mA |
• ustawialny limit pomiaru w zakresie: 0,01…9,9mA z rozdzielczością 0,01mA/0,1mA
• regulowany czas pomiaru: pomiar ciągły (Cont) lub 1…60s z rozdzielczością 1s
• napięcie rozwarcia: 25…50V
Pomiar dotykowego prądu upływu:
| Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 0,00…4,999mA |
0,001mA |
±(5% w.m. + 3 cyfry) |
• ustawialny limit pomiaru w zakresie: 0,01…1,99mA z rozdzielczością 0,01mA
• regulowany czas pomiaru: pomiar ciągły (Cont) lub 1…60s z rozdzielczością 1s
• pasmo pomiaru prądu 20Hz…100kHz
Pomiar mocy S:
| Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 0…999VA |
1VA |
±(5% w.m. + 3 cyfry) |
| 1…3,99kVA |
0,01kVA |
• regulowany czas pomiaru: pomiar ciągły (Cont) lub 1…60s z rozdzielczością 1s
Pomiar poboru prądu:
| Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 0,00…15,99A |
0,01A |
±(2% w.m. + 3 cyfry) |
• regulowany czas pomiaru: pomiar ciągły (Cont) lub 1…60s z rozdzielczością 1s
Pomiar napięcia :
| Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 187,0…265,0V |
0,01V |
±(2% w.m. + 2 cyfry) |
Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.
Wyrób spełnia wymagania EMC wg norm PN-EN 61326-1:2006 i PN-EN 61326-2-2:2006
Bezpieczeństwo elektryczne:
– rodzaj izolacji: zgodnie z PN-EN 61010-1 i IEC 61557
– kategoria pomiarowa: II 300V wg PN-EN 61010-1
– stopień ochrony obudowy wg PN-EN 60529: IP40
Pozostałe dane techniczne:
– zasilanie miernika: 187…265V, 50Hz
– prąd obciążenia: max. 16A (230V)
– pamięć wyników pomiarów: 990 komórek
– transmisja danych do komputera PC: łącze USB
– wymiary: 330 x 235 x 120mm
– masa miernika: PAT-800 ok. 4,05kg, PAT-805 ok. 4,75kg
– temperatura pracy: 0…+40°C
– temperatura przechowywania: -20…+70°C
– wilgotność: 20…80%
