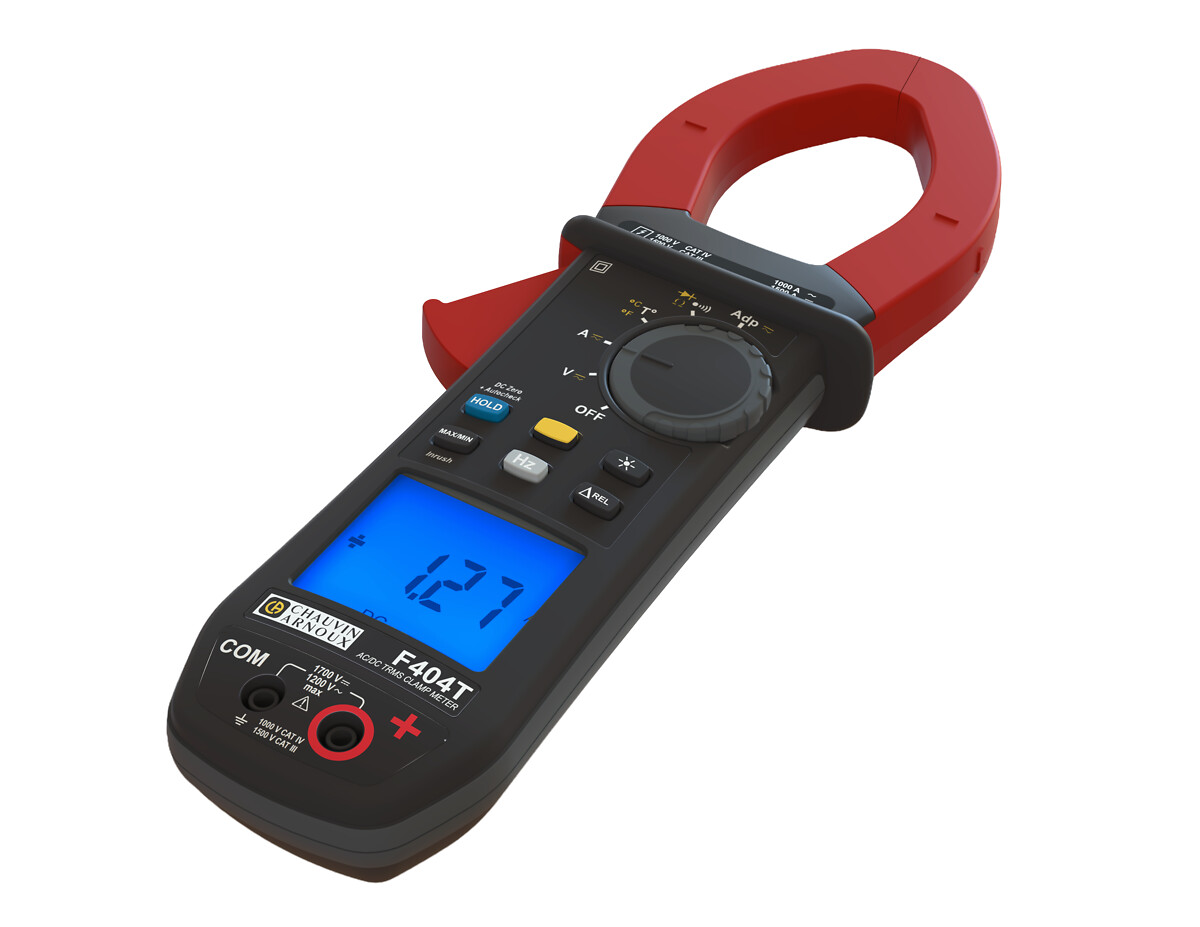

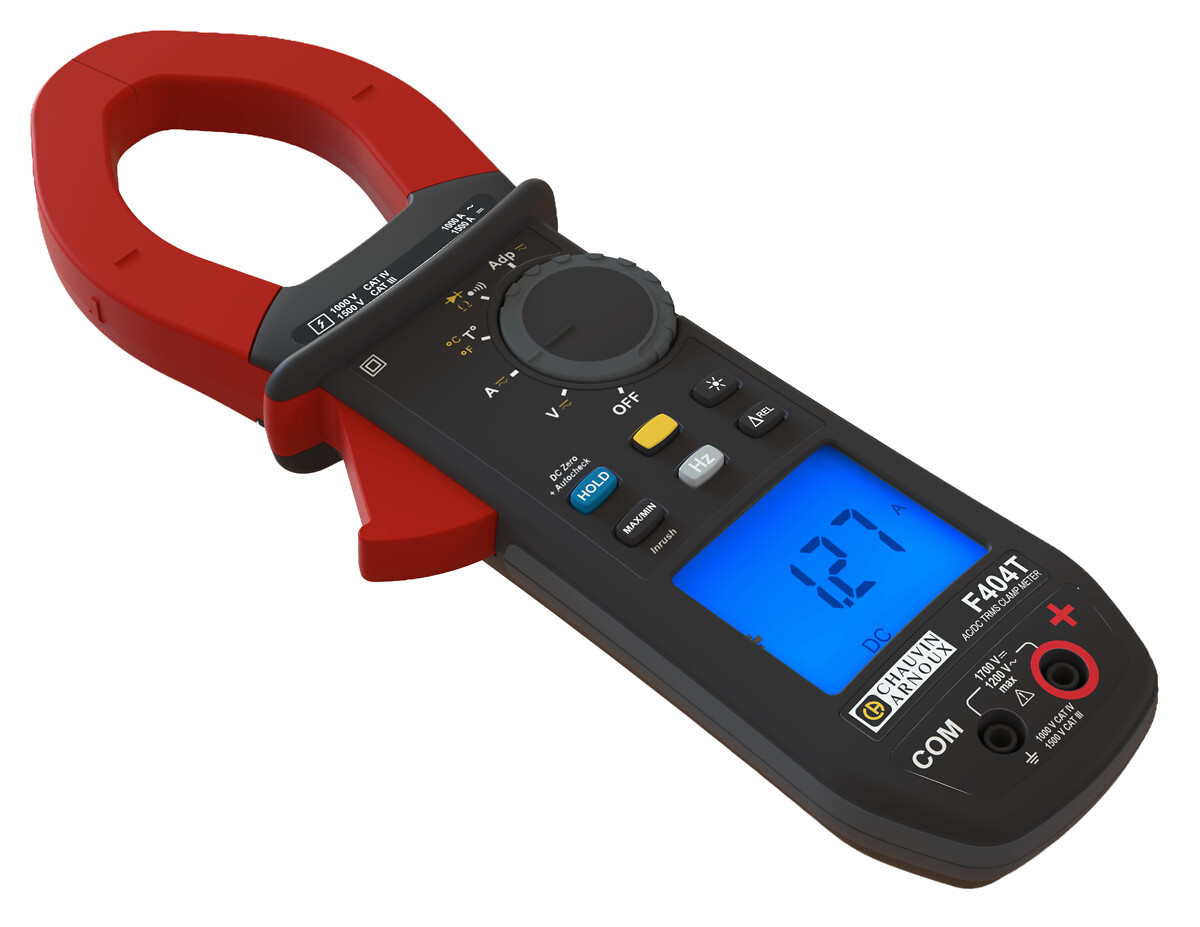

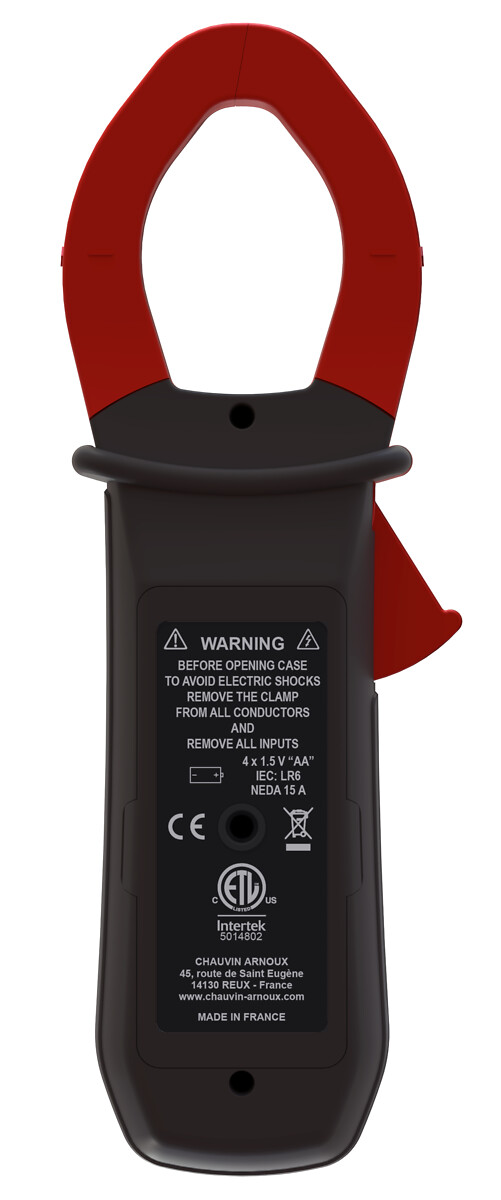

Chauvin Arnoux F404T to miernik cęgowy AC/DC zaprojektowany specjalnie
do pracy na instalacjach fotowoltaicznych. Stanowi wariant sprawdzonego
modelu F404, rozbudowany o opatentowaną funkcję DC Autocheck – rozwiązanie
zwiększające bezpieczeństwo podczas weryfikacji braku prądu przed rozłączeniem obwodu DC.
Cęgi mierzą prąd stały do 1500 A DC oraz napięcie stałe do
1700 V DC, co pozwala na pełną obsługę i monitorowanie nowoczesnych
instalacji PV. Model łączy funkcję narzędzia bezpieczeństwa z rozbudowanym, wielofunkcyjnym
miernikiem cęgowym „2 w 1″.
Bezpieczeństwo pracy na instalacjach fotowoltaicznych
Instalacje PV wytwarzają energię w sposób ciągły i pozostają pod napięciem przez cały czas.
Otwarcie łańcucha (stringu) panelu, przez który wciąż płynie prąd stały, grozi powstaniem
niebezpiecznego łuku elektrycznego. Dlatego w procedurze LOTO na instalacjach fotowoltaicznych
kluczowa jest weryfikacja braku prądu, a nie samego napięcia – a tę wykonuje się
miernikiem cęgowym.
Standardowe cęgi, jeśli są nieprawidłowo skonfigurowane lub uszkodzone, mogą błędnie wskazać
brak prądu, tworząc nowe źródło zagrożenia. F404T rozwiązuje ten problem dzięki opatentowanej
funkcji DC Autocheck, która generuje wzorcowy prąd stały i pozwala potwierdzić
poprawność działania miernika przed rozpoczęciem pracy.
Kluczowe cechy
- DC Autocheck – opatentowana, 3-etapowa funkcja samotestu potwierdzająca wiarygodność pomiaru braku prądu
- pomiar prądu stałego do 1500 A DC i napięcia stałego do 1700 V DC
- automatyczne wykrywanie sygnału AC/DC dla prądu i napięcia
- szybki 12-bitowy przetwornik TRMS zapewniający wysoką dokładność pomiaru
- kategoria pomiarowa 1000 V CAT IV / 1500 V CAT III, stopień ochrony IP54
- funkcja True Inrush (pomiar prądu rozruchowego): przetężenie, rozruch silnika, zmiana obciążenia
- funkcje Min/Max oraz pomiaru różnicowego i względnego (ΔREL / ΔREL/R)
- pomiar temperatury sondą termoparową typu K (np. z tyłu paneli PV)
- duży, podświetlany wyświetlacz LCD o rozdzielczości 10 000 punktów
- obsługa jedną ręką, również w rękawicach ochronnych – jedna funkcja na przycisk
- odporna konstrukcja: test upadku z wysokości 2 m, pasek amortyzujący, pokrętło w osłonie
Zastosowanie
- zabezpieczanie instalacji fotowoltaicznych i sprawdzanie braku przepływu prądu przed pracą
- konserwacja, uruchamianie i serwis instalacji PV
- kontrola, monitorowanie i diagnostyka
- dobór, regulacja i wykonywanie połączeń
- dystrybucja energii niskiego napięcia oraz zastosowania przemysłowe
Grupa odbiorców: personel pracujący przy instalacjach fotowoltaicznych,
osoby uprawnione do prac pod napięciem w instalacjach nN, elektrycy przemysłowi,
technicy elektrycy oraz inżynierowie elektromechanicy.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Typ wyświetlacza | podświetlany LCD, 10 000 punktów |
| Metoda akwizycji | 12-bit AC/DC TRMS |
| Autozakres | tak |
| Automatyczne wykrywanie AC/DC | tak (V oraz A) |
| Prąd AC | 0,25 – 1000 A (1500 Apeak) |
| Prąd DC | 0,25 – 1500 A |
| Napięcie AC | 0,15 – 1200 V (1700 Vpeak) |
| Napięcie DC | 0,15 – 1700 V |
| Najlepsza dokładność | 1% odczytu ± 3 pkt |
| Częstotliwość (prąd / napięcie) | 5 Hz – 2000 Hz / 5 Hz – 20,00 kHz |
| Rezystancja | 0,1 Ω – 99,99 kΩ |
| Ciągłość akustyczna | próg regulowany 1 – 999 Ω |
| Test diody | tak |
| Temperatura (sonda typu K) | -60,0 °C do +1000 °C |
| Funkcje | DC Autocheck, funkcja adaptera, True Inrush, Min/Max (100 ms), ΔREL / ΔREL/R, auto-wyłączanie |
| Bezpieczeństwo elektryczne | IEC/EN 61010-2-032; 1000 V CAT IV / 1500 V CAT III |
| Stopień ochrony | IP54 (IEC 60529) |
| Średnica obejmy | 48 mm |
| Wymiary | 92 × 272 × 41 mm |
| Masa | 600 g |
| Zasilanie | 4 × 1,5 V AA |
Zawartość zestawu
- zestaw przewodów PVC z wtykami bananowymi Ø4 mm (kątowy + prosty), 1,5 m, CAT IV 1000 V – CAT III 1500 V, 15 A
- zestaw 2 sond pomiarowych z izolowanymi gniazdami Ø4 mm, CAT IV 1000 V – CAT III 1500 V, 15 A
- zestaw przewodów PVC z wtykami bananowymi Ø4 mm / złącza MC4 (M/F)
- przewód termoparowy z izolowanymi złączami Ø4 mm (rozstaw 19 mm)
- 4 baterie alkaliczne 1,5 V AA
- skrócona instrukcja w 5 językach
- pokrowiec MultiFix
Chauvin Arnoux – francuska marka aparatury pomiarowej z ponad 130-letnią tradycją.
Produkt objęty 2-letnią gwarancją.
