Miernik niejednoczesności działania CAT-H

Opis produktu – Miernik niejednoczesności działania CAT-H

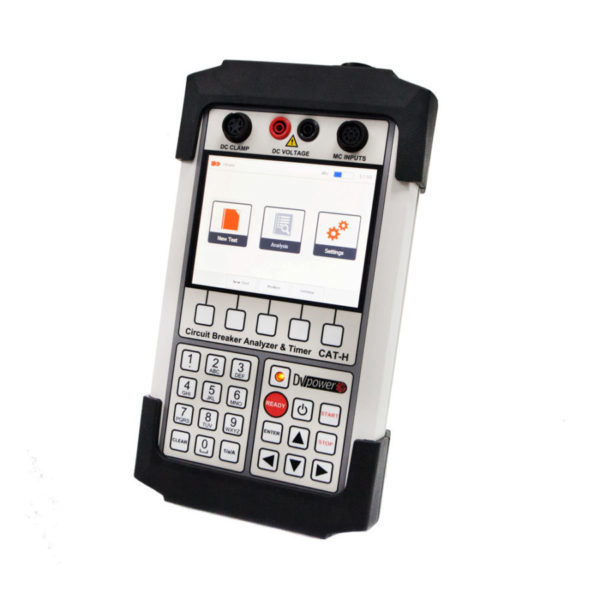

Przenośny analizator wyłącznika  CAT- H.

Urządzenie rejestruje wykresy prądów cewki załączającej i wyłączającej, czasy styków głównych oraz niejednoczesność, napięcie baterii podstacji.

• Kompaktowy i ergonomiczny – tylko 1,6 kg
• Łatwy w obsłudze
• Praca na baterii do 8 godzin
• Pomiar czasów własnych i niejednoczesności zadziałania styków głównych
• Pomiar prądów i czasów cewek
• Wbudowana kontrola cewki (załączającej i wyłączającej)
• Graficzna prezentacja wyników
• Dotykowy ekran 145 mm (5.7”)
• Analiza wyników na miejscu pracy (nakładanie do 4 przebiegów na wspólnym wykresie)

CAT-H pozwala na łatwy wybór cyklu pracy:

• Wyłącz (W)
• Załącz (Z)
• ZW
• W-Z
• Z-W
• W-Z-W

Operacje złożone, takie jak Wyłącz-Załącz i Wyłącz-Załącz-Wyłącz mogą być wykonywane po zdefiniowanym czasie lub po wykryciu położenia styków wyłącznika.

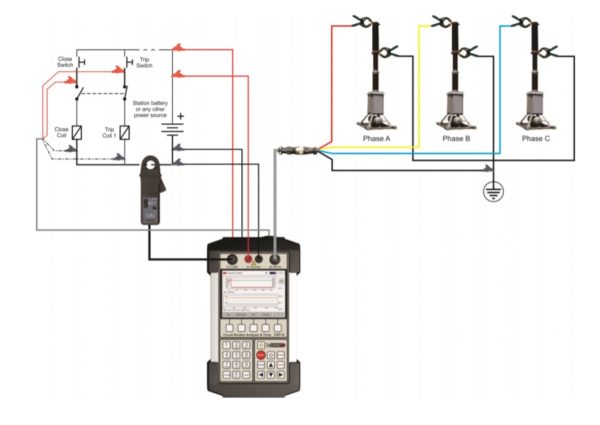

Zadziałanie wyłącznika może być zainicjowane na kilka sposobów (na przykład z nastawni, zewnętrznym przyciskiem lub z urządzenia) w zależności od warunków testowania. Dostępnych jest kilka kanałów wyzwolenia w celu zarejestrowania różnych warunków testowania:

• Kanał cewki sterującej
• Kanał cęgów prądowych DC
• Kanał napięcia DC

Urządzenie CAT-H jest wszechstronnym narzędziem diagnostycznym do rejestracji i analizy:

• Pracy styków głównych
• Pracy cewki załączającej/wyłączającej
• Pracy styków pomocniczych
• Napięcia zasilania DC
• Poprawności okablowania obwodu sterującego

Urządzenie CAT-H przedstawia wyniki w formie graficznej i numerycznej (możliwe jest nałożenie do 4 przebiegów na wspólnym wykresie). Umożliwia szybką analizę poprzez możliwość porównywania wyników.
