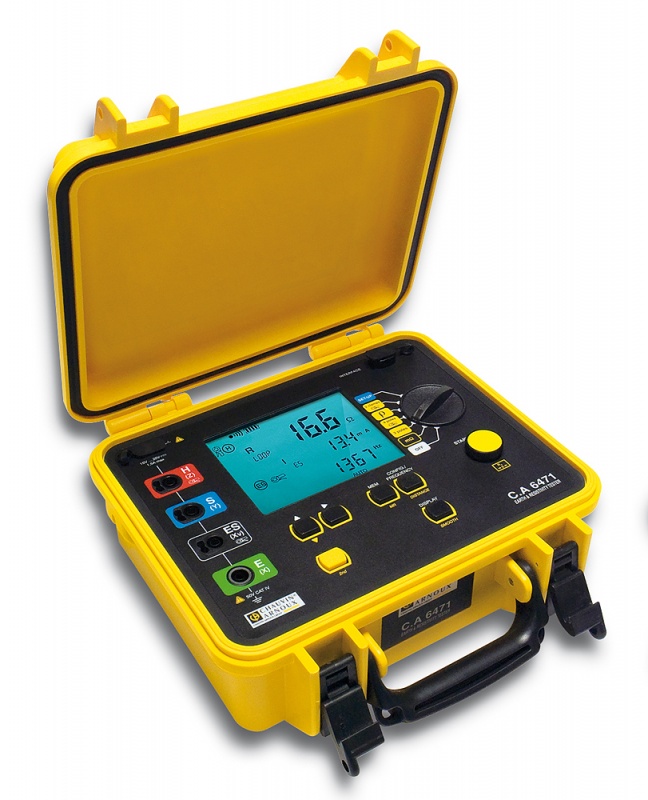

Miernik rezystancji uziemień i rezystywności gruntu C.A 6471 Chauvin Arnoux

C.A 6470N / C.A 6471 – mierniki uziemienia i rezystywności gruntu

C.A 6470N oraz C.A 6471 to profesjonalne mierniki uziemienia i rezystywności gruntu przeznaczone do zastosowań terenowych, przemysłowych i energetycznych. Urządzenia oferują wysoką dokładność pomiarów, szeroki zakres funkcji oraz wygodną obsługę w trudnych warunkach pracy.

Model C.A 6470N to wszechstronny miernik 4 w 1: uziemienie, rezystywność, sprzężenie i ciągłość. Z kolei C.A 6471 to wersja 5 w 1, rozszerzona dodatkowo o selektywny pomiar uziemienia, co pozwala na pracę w sieciach z uziemieniami połączonymi równolegle bez konieczności rozłączania badanego układu.

Najważniejsze zalety

• pomiar uziemienia metodą 3P i 4P,
• selektywny pomiar 4P z użyciem cęgów – w modelu C.A 6471,
• pomiar rezystywności gruntu metodami Wennera i Schlumbergera,
• pomiar sprzężenia uziemień,
• pomiar ciągłości i rezystancji,
• możliwość pracy nawet w gruntach o wysokiej rezystancji,
• wysoka odporność na napięcia zakłócające,
• duży, podświetlany wyświetlacz LCD,
• kolorowe gniazda przyłączeniowe ułatwiające poprawne podłączenie,
• wytrzymała, szczelna obudowa do pracy w terenie,
• pamięć 512 wyników oraz komunikacja optyczna / USB.

Zastosowanie

Mierniki C.A 6470N / C.A 6471 znajdują zastosowanie przy odbiorach i okresowych pomiarach instalacji uziemiających, w energetyce, przemyśle, budownictwie oraz utrzymaniu ruchu. Sprawdzają się zarówno przy klasycznych pomiarach uziemień, jak i przy analizie warunków gruntowych przed wykonaniem nowej instalacji.

Funkcje pomiarowe

Urządzenia umożliwiają pomiar rezystancji uziemienia metodą 3-przewodową (3P) oraz 4-przewodową (4P). Metoda 4P jest szczególnie przydatna przy pomiarach bardzo niskich rezystancji i zapewnia wysoką dokładność.

W modelu C.A 6471 dostępna jest również funkcja selektywnego pomiaru 4P, pozwalająca ograniczyć wpływ uziemień połączonych równolegle. Dzięki temu można wykonać pomiar bez odłączania badanego uziomu, co znacząco skraca czas pracy.

Mierniki obsługują także pomiar rezystywności gruntu z automatycznym obliczaniem wyniku po wprowadzeniu odległości między sondami. Obsługiwane są metody Wennera oraz Schlumbergera, co ułatwia ocenę warunków gruntowych i dobór optymalnego miejsca wykonania uziemienia.

Dodatkowo urządzenia umożliwiają pomiar sprzężenia uziemień oraz pomiar ciągłości i rezystancji, dzięki czemu sprawdzają się jako uniwersalne przyrządy do zaawansowanych pomiarów instalacji ochronnych.

Parametry techniczne

• Pomiar 3P: 0,01 Ω do 99,9 kΩ
• Pomiar 4P: 0,001 Ω do 99,99 kΩ
• Pomiar rezystywności: 0,01 do 99,9 kΩ
• Pomiar rezystancji DC: 2- lub 4-przewodowy
• Zakres rezystancji DC: 0,12 Ω do 99,9 kΩ (C.A 6470N) / 0,001 Ω do 99,9 kΩ (C.A 6471)
• Prąd pomiarowy: > 200 mA DC
• Pamięć: 512 komórek
• Komunikacja: łącze optyczne / USB
• Wymiary / masa: 272 × 250 × 128 mm / 3 kg
• Bezpieczeństwo: 50 V CAT IV

Różnice między modelami

C.A 6470N to model idealny dla użytkowników szukających wszechstronnego miernika do pomiarów uziemienia, rezystywności, sprzężenia i ciągłości.

C.A 6471 oferuje dodatkowo selektywny pomiar 4P oraz pomiar z użyciem cęgów, dzięki czemu jest szczególnie polecany do bardziej rozbudowanych instalacji przemysłowych i systemów z wieloma połączeniami równoległymi.

Podsumowanie

C.A 6470N / C.A 6471 to zaawansowane mierniki do profesjonalnych pomiarów uziemień i rezystywności gruntu. Łączą rozbudowane funkcje pomiarowe, wysoką dokładność, odporność na zakłócenia oraz wygodę pracy w terenie, stanowiąc praktyczne narzędzie dla elektryków, pomiarowców i służb utrzymania ruchu.
