Opis produktu – Miernik rezystancji uziemienia BENNING CM E1
Funkcje pomiarowe:
- Pomiar rezystancji pętli uziemienia RE w systemach uziemienia wielokrotnego
- Pomiar prądów upływu i obciążenia od 0,3 mA do 35 A przy użyciu metody pomiaru TRUE RMS.
Cechy:
- Precyzyjny dzięki metodzie pomiarowej TRUE RMS (AC, AC+DC)
- Optyczna i akustyczna funkcja alarmu w przypadku nadmiernej rezystancji uziemienia
- Duża średnica cęgów pomiarowych wynosząca 38 mm
- Pamięć wartości pomiarowych/rejestrator danych dla 116 pomiarów
- Automatyczna kalibracja podczas uruchamiania
- Kategoria pomiarowa CAT III 300 V

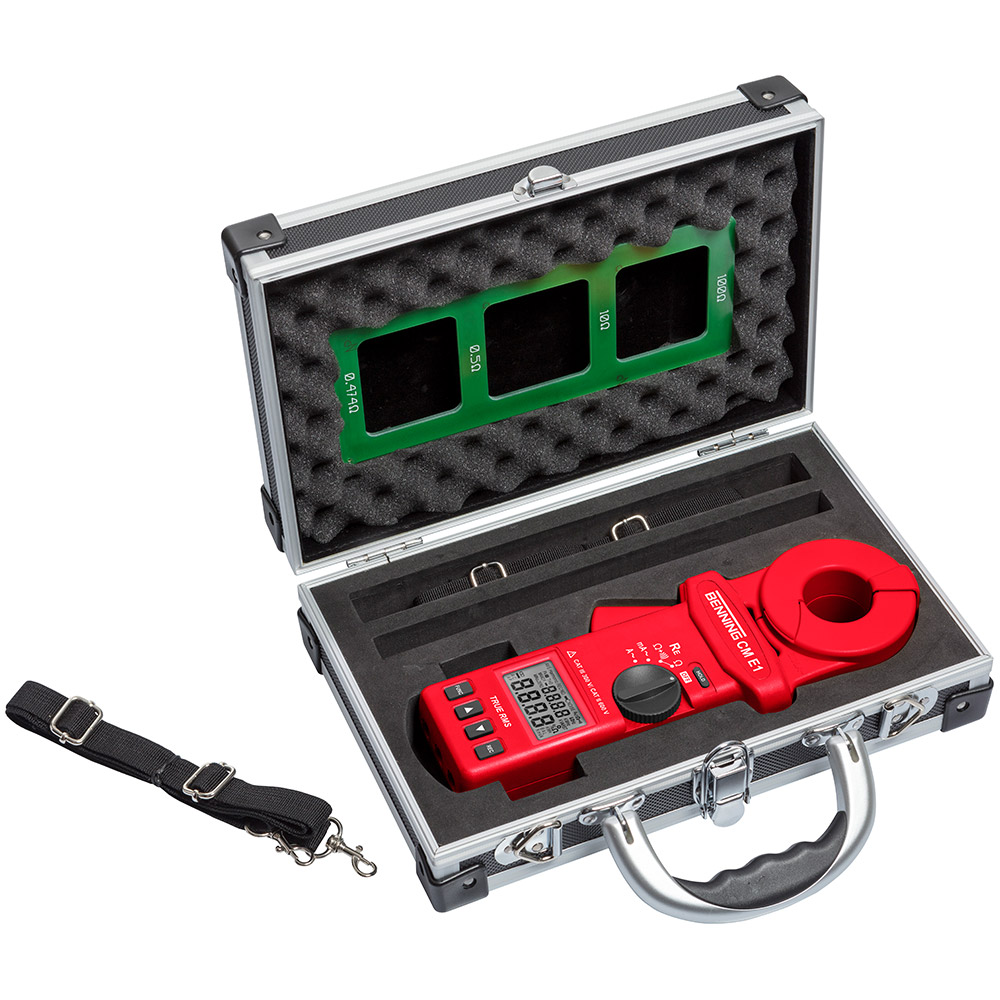

- Dostarczany w twardej obudowie i z pętlą rezystancji odniesienia
Zasada działania:
- Cęgi pomiarowe posiadają uzwojenie wzbudzające i uzwojenie czujnika.
- Uzwojenie wzbudzające indukuje przepływ prądu w zaciśniętym przewodzie uziemiającym poprzez stałe napięcie AC U (f = 3,333 kHz).
- Uzwojenie czujnika mierzy indukowany przepływ prądu.
- BENNING CM E1 mierzy (oblicza) rezystancję całej pętli uziemienia Rs = U / I.
Zaleta pomiaru rezystancji uziemienia bez użycia prętów:
- Brak konieczności odłączania przewodu uziemiającego (często trudne ze względu na korozję)
- Brak konieczności instalowania sond/pomocniczych elektrod uziemiających
- szybki i łatwy pomiar
- Bezpieczny zarówno dla personelu testującego, jak i instalacji elektrycznej (uziemienie jest utrzymywane podczas pomiaru)
- Brak awarii instalacji elektrycznej spowodowanych odłączeniem uziemienia.
Typowe obszary zastosowań:
- Instalacje elektryczne z równoległymi połączeniami uziemiającymi
- Sieci linii napowietrznych z uziomami słupowymi
- Systemy ochrony odgromowej budynków
- Oświetlenie uliczne, aplikacje telekomunikacyjne, energia wiatrowa
