| Szczegółowa specyfikacja |
| ogólnego |
| Wyświetlacz: 1999 cyfr, LCD |
Wyświetlacz ze specjalnymi symbolami, wysokość cyfr 25 mm, fluorescencyjne podświetlenie |
| Interfejs użytkownika |
Błyskawiczne pomiary poprzez włącznie i przyciśnięcie klawisza START. Jedynymi elementami służącymi do sterowania miernikiem są przełącznik obrotowy i przycisk START. |
| Resistente a água e pó |
Miernik został zaprojektowany do pracy w terenie (gumowa obudowa ochronna, IP56) |
| Pamięć |
Pamięć wewnętrzna do 1500 rekordów przez port USB |
| Zakres temperatur |
| Temperatury pracy |
od -10 do 50°C (od 14 do 122°F) |
| Temperatury przechowywania |
od -30 °C do 60 °C (od -22 °F do 140 °F) |
| Współczynnik temperatury |
± 0,1% odczytu/°C <18°C >28°C |
| Błąd podstawowy |
Zależy od zakresu temperatury odniesienia i jest gwarantowany 1 rok. |
| Błąd operacyjny |
Zależy od zakresu temperatury pracy i jest gwarantowany 1 rok. |
| Klasa klimatyczna |
C1 (IEC 654-1), -5°C do +45°C, 5 % do 95 % RH |
| Klasa ochrony: |
IP56 dla obudowy, IP40 dla pojemnika na baterie zgodnie z EN 60529 |
| Bezpieczeństwo |
Ochrona przez podwójną izolację, maks. 50 V względem masy. IEC61010-1: Stopień zanieczyszczenia 2 |
| EMC (odporność na emisje) |
IEC61326-1: przenośne |
| System jakości |
Opracowany, zaprojektowany i wyprodukowany zgodnie z DIN ISO 9001 |
| Napięcie zewnętrzne |
V ext, max = 24 V (DC, AC <400 Hz), pomiary wstrzymywane dla wyższych wartości |
| V ext odrzucenie |
> 120 dB (162⁄3, 50, 60, 400 Hz) |
| Czas pomiaru |
zwykle 6 sekund |
| Maks. przeciążenie |
250 V rms (dotyczy niewłaściwego użycia) |
| Zasilanie dodatkowe |
6 x 1,5 V alkaliczne (typ AA LR6) |
| Żywotność baterii: |
Średnio > 3 000 pomiarów |
| Wymiary (Szer x Wys x Gł) |
250 mm x 133 mm x 187 mm (9,75 in x 5,25 in x 7,35 in) |
| Waga |
1,1 kg z akumulatorem

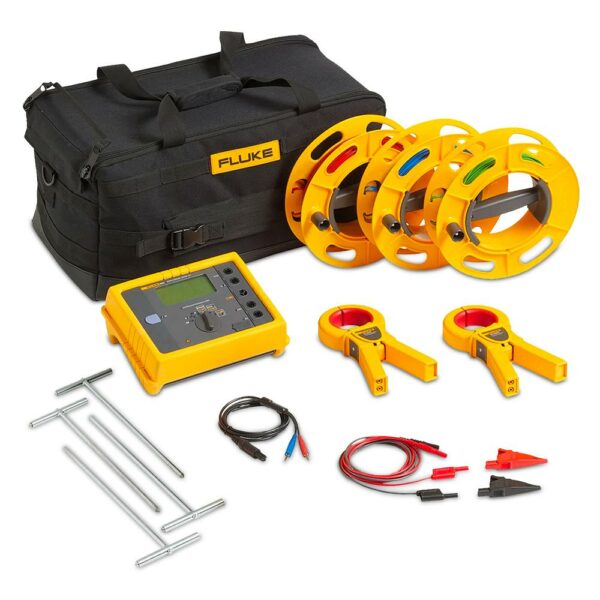

7,6 kg (16,8 lb) z wyposażeniem i bateriami w futerale |
| 3-biegunowy pomiar rezystancji uziemienia RA (IEC 1557-5) |
| Pozycja przełącznika |
R A 3-biegunowy |
| Rozdzielczość |
0,001 Ω do 10 Ω |
| Zakres pomiaru |
0,020 Ω do 19,99 kΩ |
| Dokładność |
± (2% odczytu + 3 cyfry) |
| Błąd operacyjny |
± (5% odczytu + 3 cyfry) |
| Zasada pomiaru: pomiar napięcia i prądu |
| Napięcie pomiaru: |
Vm = 48 V AC |
| Prąd zwarciowy |
> 50 mA |
| Mierzone częstotliwości |
128 Hz |
| Rezystancja sondy (R S) |
Maks. 100 kΩ |
| Rezystancja pomocniczej elektrody uziemienia (R H) |
Maks. 100 kΩ |
| Dodatkowy błąd z R H i RS |
R H[kΩ]•••R S[kΩ]/R A[Ω]•••0,2 % |
Monitoring R S i R H ze wskaźnikiem błędu.
Automatyczny wybór zakresów.
Pomiar nie jest przeprowadzony, jeżeli prąd płynący przez cęgi prądowe jest zbyt niski. |
| R A Pomiar rezystancji uziemienia 4-biegunowy (IEC 1557-5) |
| Pozycja przełącznika |
R A 4-biegunowy |
| Rozdzielczość |
0,001 Ω do 10 Ω |
| Zakres pomiaru |
0,020 Ω do 19,99 kΩ |
| Dokładność |
± (2% odczytu + 3 cyfry) |
| Błąd operacyjny |
± (5% odczytu + 3 cyfry) |
| Zasada pomiaru: pomiar napięcia i prądu |
| Napięcie pomiaru: |
Vm = 48 V AC |
| Prąd zwarciowy |
> 50 mA |
| Mierzone częstotliwości |
128 Hz |
| Rezystancja sondy (R S +R ES) |
Maks. 100 kΩ |
| Rezystancja pomocniczej elektrody uziemienia (R H) |
Maks. 100 kΩ |
| Dodatkowy błąd z R H i RS |
R H[kΩ]•••R S[kΩ]/R A[Ω]•••0,2 % |
Monitoring R S i R H ze wskaźnikiem błędu.
Automatyczny wybór zakresów. |
| RA 3-biegunowy selektywny pomiar rezystancji uziemienia przy pomocy cęgów prądowych (R A z cęgami) |
| Pozycja przełącznika |
R A 3-biegunowy z cęgami |
| Rozdzielczość |
0,001 Ω do 10 Ω |
| Zakres pomiaru |
0,020 Ω do 19,99 kΩ |
| Dokładność |
± (7 % odczytu + 3 cyfry) |
| Błąd operacyjny |
± (10 % odczytu + 5 cyfry) |
| Zasada pomiaru: pomiar napięcia i prądu (z wykorzystaniem zewnętrznych cęgów prądowych) |
| Napięcie pomiaru: |
Vm = 48 V AC |
| Prąd zwarciowy |
> 50 mA |
| Mierzone częstotliwości |
128 Hz |
| Rezystancja sondy (R S) |
Maks. 100 kΩ |
| Rezystancja pomocniczej elektrody uziemienia (R H) |
Maks. 100 kΩ |
Monitoring R S i R H ze wskaźnikiem błędu.
Automatyczny wybór zakresów.
Pomiar nie jest przeprowadzony, jeżeli prąd płynący przez cęgi prądowe jest zbyt niski. |
| RA 4-biegunowy selektywny pomiar rezystancji uziemienia przy pomocy cęgów prądowych (R A z cęgami) |
| Pozycja przełącznika |
R A 4-biegunowy z cęgami |
| Rozdzielczość |
0,001 Ω do 10 Ω |
| Zakres pomiaru |
0,020 Ω do 19,99 kΩ |
| Dokładność |
± (7 % odczytu + 3 cyfry) |
| Błąd operacyjny |
± (10 % odczytu + 5 cyfry) |
| Zasada pomiaru: pomiar napięcia i prądu (z wykorzystaniem zewnętrznych cęgów prądowych) |
| Napięcie pomiaru: |
Vm = 48 V AC |
| Prąd zwarciowy |
> 50 mA |
| Mierzone częstotliwości |
128 Hz |
| Rezystancja sondy (R S) |
Maks. 100 kΩ |
| Rezystancja pomocniczej elektrody uziemienia (R H) |
Maks. 100 kΩ |
Monitoring R S i R H ze wskaźnikiem błędu.
Automatyczny wybór zakresów.
Pomiar nie jest przeprowadzony, jeżeli prąd płynący przez cęgi prądowe jest zbyt niski. |
| Bezelektrodowy pomiar pętli uziemienia (para cęgów) |
| Pozycja przełącznika |
R A 4-biegunowy z parą cęgów |
| Rozdzielczość |
0,001 Ω do 10 Ω |
| Zakres pomiaru |
0,020 Ω do 19,99 kΩ |
| Dokładność |
± (7 % odczytu + 3 cyfry) |
| Błąd operacyjny |
± (10 % odczytu + 5 cyfry) |
| Zasada pomiaru: bezektrodowy pomiar rezystancji pętli zamkniętych przy użyciu dwóch transformatorów prądowych. |
| Napięcie pomiaru: |
Vm = 48 V AC |
| Mierzone częstotliwości |
128 Hz |
| Prąd szumowy (I EXT) |
Maks. I EXT = 10 A (ac) (R A < 20 Ω) |
| Maks. I EXT = 2 A (ac) (R A > 20 Ω) |
Automatyczny wybór zakresów
Informacje dotyczące bezelektrodowego pomiaru pętli uziemienia są ważne tylko wtedy, gdy pomiar jest dokonywany przy wykorzystaniu rekomendowanych cęgów prądowych i zachowana jest minimalna, specyfikowana odległość pomiędzy cęgami. |
