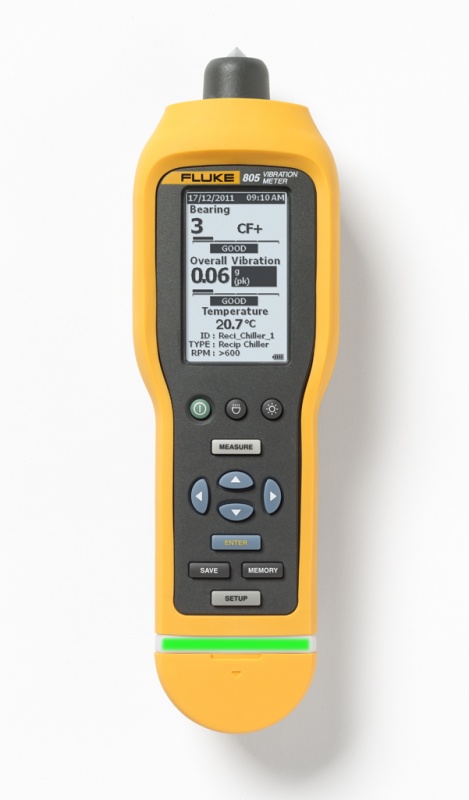

Miernik wibracji Fluke 805

Miernik wibracji Fluke 805

Pewne decyzje o dopuszczeniu lub niedopuszczeniu obsługiwanych urządzeń do użytku. Wibrometr Fluke 805 to najbardziej niezawodny przyrząd do analizy wibracji dostępny dla terenowych zespołów mechaników, których zadaniem jest wyszukiwanie i usuwanie awarii. Potrzebują oni powtarzalnych odczytów ogólnego poziomu wibracji i stanu łożysk z uwzględnieniem skali istotności.

Dlaczego wibrometr 805 to najlepszy wybór?

• Pełnowymiarowe urządzenie – nie miernik „długopisowy” – które mierzy ogólny poziom wibracji oraz określone wartości zmienne, takie jak stan łożysk i temperatura, dostarczając pełniejszych informacji.
• Połączenie czujnika wibracji i końcówki pomiarowej, które gwarantuje dokładne, powtarzalne wyniki bez względu na użytkownika (różny kąt ustawienia lub siła nacisku).
• Czterostopniowa skala istotności i wbudowany procesor obliczają stan łożysk i ogólny poziom wibracji przy użyciu nieskomplikowanych alertów tekstowych (dobry, zadowalający, niezadowalający, niedopuszczalny).
• Wbudowany czujnik może wykrywać wiele różnych częstotliwości (od 10 do 1 000 Hz oraz od 4 000 do 20 000 Hz), co wystarczy do badania większości maszyn i ich elementów.
• Łatwy w obsłudze interfejs użytkownika, dzięki któremu wystarczy podać jedynie liczbę obr./min oraz typ wyposażenia.

Funkcje i zalety

• Nowatorska konstrukcja czujnika pozwala zmniejszyć do minimum rozbieżności pomiarów wynikające z kąta ustawienia przyrządu lub siły nacisku
• Stała jakość danych w zakresach niskich i wysokich częstotliwości
• Czterostopniowa skala umożliwia ocenę istotności problemów dotyczących ogólnego poziomu wibracji i stanu łożysk
• Możliwość eksportowania danych przez USB
• Wyświetlanie trendów w programie Microsoft® Excel z wykorzystaniem wbudowanych szablonów
• Pomiar ogólnego poziomu wibracji (od 10 Hz do 1 000 Hz) dla modułów przyspieszenia, prędkości i przesunięcia do kontroli całej gamy maszyn
• Funkcja Crest Factor+ umożliwia wiarygodną ocenę stanu łożysk przez bezpośrednie odczyty w zakresie od 4 000 Hz do 20 000 Hz przy użyciu końcówki pomiarowej
• Kolorowa sygnalizacja świetlna (zielone, czerwone) i komunikaty wyświetlane na ekranie informują o sile nacisku, którą należy zastosować, wykonując pomiary
• Pomiar temperatury przy użyciu czujnika na podczerwień zwiększa możliwości diagnostyczne
• We wbudowanej pamięci można przechowywać do 3 500 pomiarów
• Wyjście sygnału dźwiękowego umożliwia bezpośrednie nasłuchiwanie odgłosów łożyska
• Obsługa zewnętrznego czujnika przyspieszenia umożliwia dotarcie do trudno dostępnych miejsc
• Latarka pozwala zobaczyć miejsca pomiaru, w których jest ciemno
• Duży wyświetlacz o wysokiej rozdzielczości ułatwia obsługę i monitorowanie

Za pomocą wibrometru 805 można sprawdzać maszyny z następujących kategorii:

• Chłodziarki (zespoły chłodnicze)
• Wentylatory
• Napędy chłodni kominowych
• Pompy wirowe
• Pompy wyporowe
• Sprężarki powietrza
• Dmuchawy
• Standardowe skrzynie biegów (łożyska z elementami obrotowymi)
• Narzędzia maszynowe (silniki, skrzynie biegów, osie napędowe itp.)

Crest Factor+ to nowy unikalny algorytm (technologia), który pozwala wyeliminować nieścisłości podczas sprawdzania łożysk. Oryginalny współczynnik szczytu umożliwia analitykowi wibracji rozpoznać usterkę łożyska. Określa go stosunek wartości szczytowej do średniej kwadratowej sygnału wibracji w funkcji czasu.

Głównym ograniczeniem oryginalnego współczynnika szczytu jest fakt, że nie zwiększa się liniowo wraz ze zużywaniem się łożyska, przez co bardzo trudno jest określić istotność usterek mechanicznych. W rzeczywistości współczynnik szczytu może zmniejszyć się w przypadku katastrofalnej awarii łożyska z uwagi na duże wartości średniej kwadratowej.

Aby pokonać to ograniczenie, firma Fluke stosuje własny algorytm znany jako Crest Factor+ (CF+). Zakres wartości CF+ wynosi od 1 do 16. Wraz z pogarszaniem się stanu łożyska wartość CF+ rośnie, co ułatwia rozpoznawanie istotności problemu. Dla uproszczenia firma Fluke zastosowała także czterostopniową skalę istotności, która określa stan łożyska jako dobry, zadowalający, niezadowalający lub niedopuszczalny.

Eksportowanie i wyświetlanie trendów w wibrometrze 805

Wyświetlanie trendów lub przechowywanie kolejnych pomiarów wibracji w arkuszu kalkulacyjnym to najlepszy sposób monitorowania stanu maszyn. Wibrometr 805 pozwala łatwo:

• eksportować wyniki do programu Excel za pośrednictwem połączenia USB;
• wyświetlać trendy odczytów przy użyciu fabrycznych szablonów programu Microsoft® Excel i wykresów;
• porównywać ogólny poziom wibracji z normami ISO (10816-1, 10816-3, 10816-7).
