Stół elektrotechniczny MRZ-4G3F-2T-X – MERAZET/Esz

Opis produktu – Stół elektrotechniczny MRZ-4G3F-2T-X – MERAZET/Esz

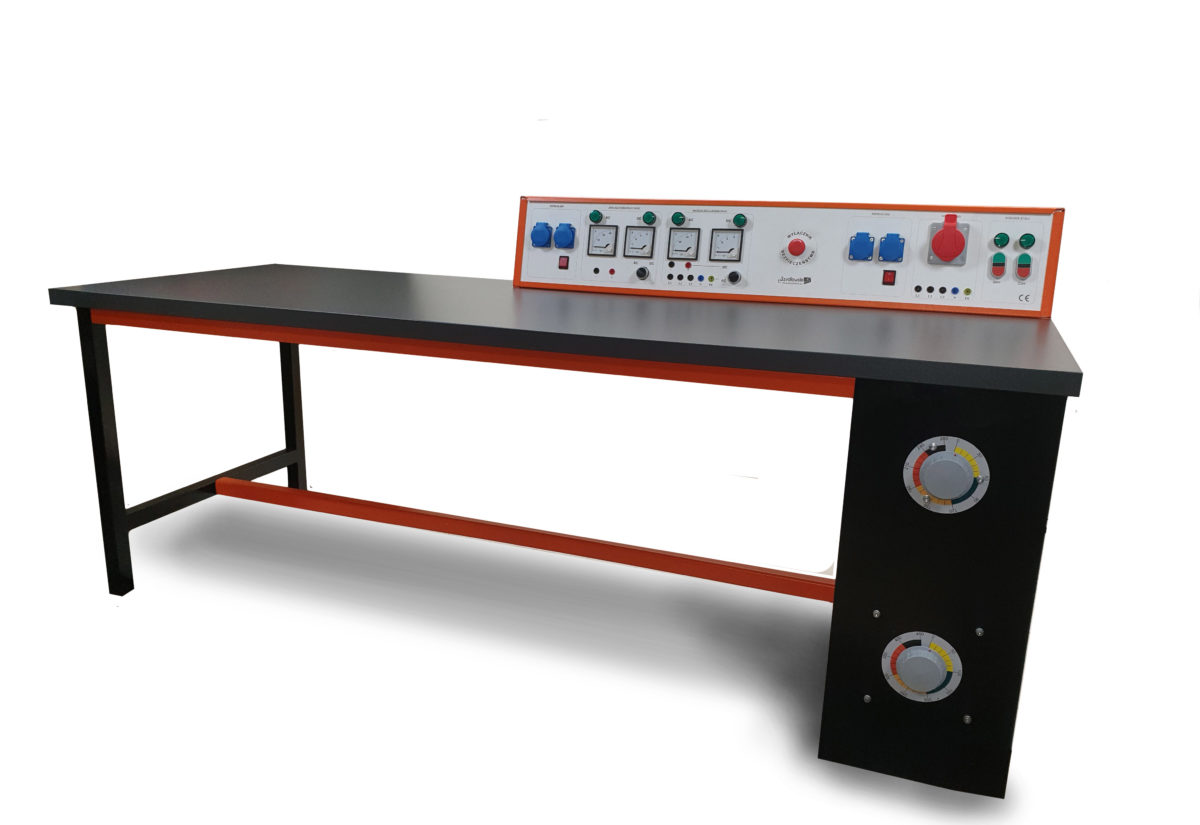

Stół elektrotechniczny MRZ-4G3F-2T- X – MERAZET/Esz

Parametry

• Wymiary

Standardowy wymiar blatu stołu wynosi 2000x750mm. Wysokość stołu 740mm lub 850mm do blatu. Wysokość stołu wraz z konsolą 920 mm. Na zamówienie dostępne wymiary stołu 1500x750mm oraz 1400x750mm.

• Noga techniczna

Wbudowane autotransformatory w nodze technicznej ułatwiają i przyspieszają pracę. Nie ma potrzeby przenoszenia ciężkich autotransformatorów. Noga techniczna metalowa z drzwiami rewizyjnymi metalowymi umożliwiającymi dostęp do autotransformatorów. Na drzwiach dodatkowo mniejsze drzwi dostępowe do zabezpieczeń przeszklone. Drzwiczki zamykane na kluczyk z dostępem IP2X. Wentylacja grawitacyjna za pomocą ściany nogi z otworami wentylacyjnymi. Noga w kolorze konstrukcji stołu.

• Konstrukcja

metalowa konstrukcja stołu oraz konsoli wykonana ze stali oksydowanej z warstwą galwanizacyjną oraz pokrytą dwoma warstwami farby epoksydowej proszkowej kolor szaro-pomarańczowy, nogi stołu zabezpieczone osłonami z PVC. Konstrukcja stołu wyposażona w 3 poprzeczne wsporniki profil w kształcie U dwa pod blatem, jeden na dole pomiędzy nogami stołu. Solidna i trwała metalowa konstrukcja umożliwia obciążenie stołu do 1000kg. Konstrukcja stołu skręcana śrubami.

• Konsola zasilająca na blacie

Zasilanie AC/DC dostępne z konsoli umieszczonej na stole. Długość konsoli zasilającej 1200mm, konsola zasilająca o wymiarach (przekrój boczny podstawa 160 , góra 110, wysokość 180mm), panel przedni ustawiony pod kątem do ucznia, konsola metalowa malowana proszkowo, front konsoli z płyty tworzywa sztucznego, grawer wykonany laserowo. Przedni panel konsoli nie przykręcany, montowany w prowadnicy oraz mocowany za pomocą listwy metalowej. W konsoli zabudowane między innymi mierniki analogowe wyjść zasilających, 4 gniazda 230V, wyjście 3 fazowe 400V z bezpiecznymi gniazdami 4mm. Lampki LED średnica 30mm (standardowe gniazda 22mm) sygnalizująca obecność napięcia, główny przycisk bezpieczeństwa „ZATRZYMANIE AWARYJNE”, Przycisk ON/OFF załączający wyjście z pamięcią. Przewody zasilające prowadzone w konsoli zasilającej do nogi technicznej. Konsola umieszczona z prawej lub lewej strony stołu. Oznaczenia oraz opisy nadstawki wykonane są w języku polskim w postaci grawera laserowego.

• Zasilanie główne 3 f

1. Zasilacz główny: Regulowany zasilacz DC 0-270V/0-8A/seria 2000VA) izolowany od źródła poprzez izolowany transformator (spełnia standardy bezpieczeństwa). Wbudowane zabezpieczenie przeciążeniowe oraz przeciwzwarciowe. Wbudowane mierniki napięcia i prądu. Obwód wyjściowy zabezpiecza wyłącznik magnetotermiczny. Przycisk kontrolny START/STOP, lampka wskazująca prace zasilacza. W konsoli wbudowany przełącznik załączający Wyjście DC – zasilacz główny lub regulowany autotransformator AC Wyjścia nie działają jednocześnie. Regulacja za pomocą pokrętła umieszczonego na zewnątrz nogi technicznej.
2. Regulowany autotransformator 3-fazowy. Zabezpieczenie przeciążeniowe, przeciwzwarciowe. Napięcie 0-430V do nawet 470V w zależności od wymagań klienta, (prąd od 5A do 8A w zależności od wymagań klienta/seria 2000VA) Zabezpieczenie obwodu wyjściowego magnetotermiczne. Regulacja za pomocą pokrętła umieszczonego na zewnątrz nogi techniczne.

• Zasilanie pomocnicze 1 f

1. Pomocniczy zasilacz DC. Parametry 0-250V, prąd 2,5A, izolowany od źródła. Wbudowane zabezpieczenie przeciążeniowe oraz przeciwzwarciowe. Wbudowane mierniki napięcia i prądu. Przycisk kontrolny ON/OFF, lampka wskazująca prace zasilacza. W konsoli wbudowany przełącznik załączający Wyjście DC –lub regulowany autotransformator AC pkt 4. Wyjścia pkt 1 oraz pkt 2 nie działają jednocześnie. Regulacja za pomocą pokrętła umieszczonego na zewnątrz nogi techniczne.
2. autotransformator 1fazowego wymagane są parametry minimalne: prąd wyjściowy min. 2,5 A oraz napięcie min. 250V

• Zasilanie 3 f nieregulowane

1. Wyjście zasilania 3 fazowego w postaci 4 wtyków laboratoryjnych 4mm + Gniazdo 3 F 16A ( nieregulowane ). zabezpieczone przyciskiem ON/OFF. Wyposażone w lampkę sygnalizacyjną LED

• Zasilanie 230 – gniazda

1. Zasilanie sieciowe 230V, 4 gniazda (2p+E). Wyposażone w lampkę sygnalizacyjną LED. Przycisk bezpieczeństwa umieszczony na środku konsoli.

Pozostałe wymagania :

• Przycisk Start/Stop ze wskazaniem świetlnym oznaczającym załączenie urządzenia.
• Wszystkie wyjścia wyposażone są w bezpieczne gniazda 4mm z podwójna izolacją napięcie 1000V do 32A.
• Zastosowane transformatory spełniają standardy norm Europejskich
• Zastosowane mostki diodowe wyposażone w radiatory
• Lampki kontrolne LED umieszczone w konsoli zasilającej
• wbudowany indywidualny wyłącznik różnicowoprądowy wysokoczuły – 30mA.

W wyposażeniu dodatkowy multimetr Funkcje pomiarowe:
Napięcie prądu stałego min 7 zakresów.: 0.25 / 1 / 2.5 / 10 / 50 / 250 / 1000V czułość min 50kΩ/V
Napięcie prądu przemiennego min 5 zak.: 2.5 / 10 / 50 / 250 / 1000V
Decybelomierz od -20 do min 60 dB
Prąd stały min 5 zakr: 25μA -10 A; czułość co najmniej 250mV
Prąd przemienny do 10 A
Rezystancja co najmniej 4 zakresy od 0,2 oraz 20 MΩ;
Dokładność 2 % pełnej skali dla napięcia stałego i prądu stałego co najmniej 3 % dla V przemiennego oraz prądu stałego i rezystancji
Bezpieczeństwo zgodne z IEC 61010-1
skala min. 3 kolorowa z lusterkiem, zabezpieczenie wszystkich funkcji pomiarowych, bezpieczniki, pozycja wyłączenia ustawiana pokrętłem
