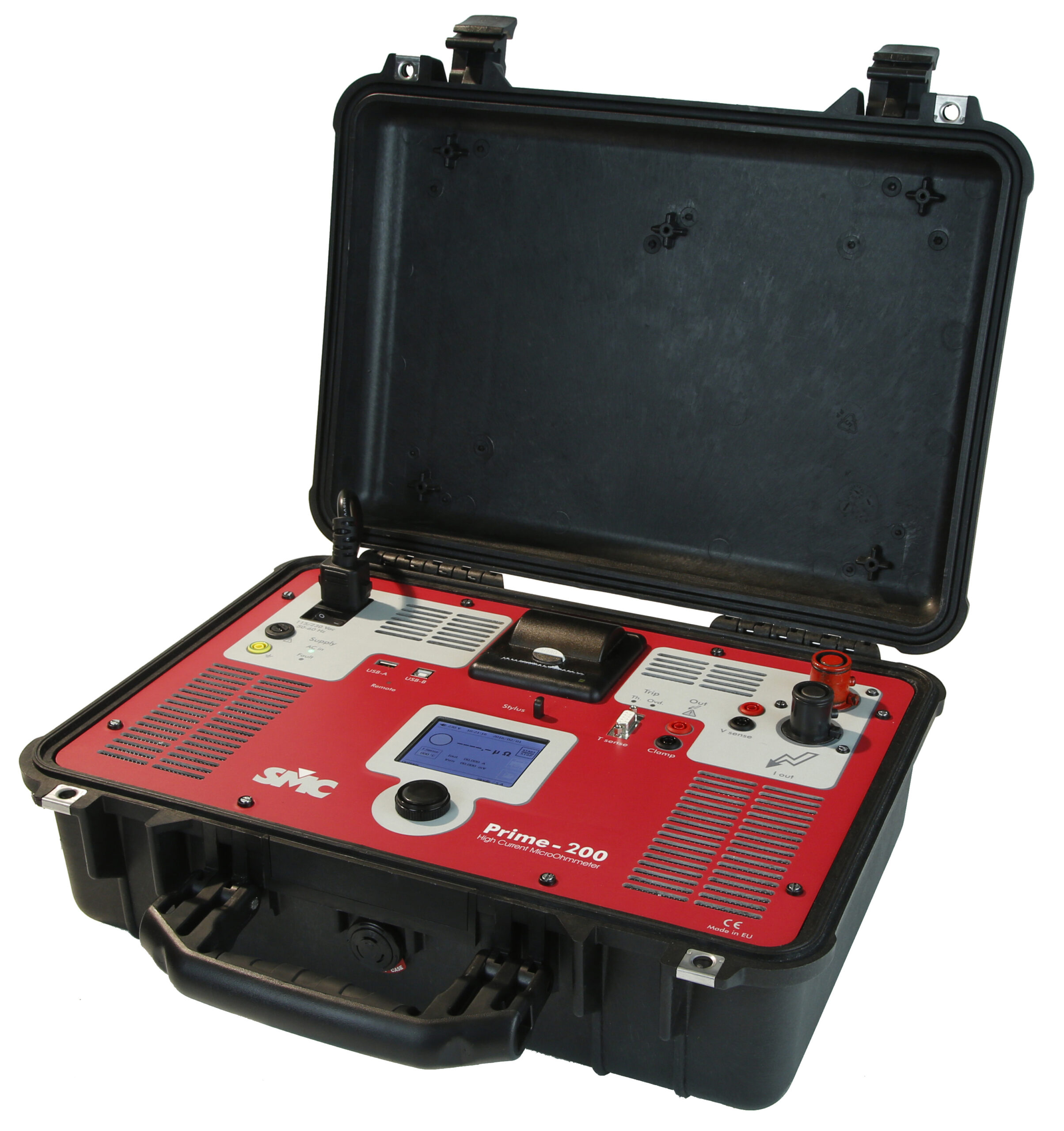

Dynamiczny mikroomomierz PRIME 200

PRIME 200 jest nową generacją zaawansowanych mierników małych rezystancji

Jest to jedyny mikroomomierz na rynku, który integruje zarówno rezystancję styków, jak i dynamiczny pomiar rezystancji (DRM) dla efektywnej kosztowo oceny stanu styków w wyłącznikach SF6 i typu próżniowego; PRIME jest wysokoprądowym mikroomomierzem, który zapewnia prawdziwy czysty prąd DC z inteligentną kontrolą do 200 A, szeroki zakres pomiarowy z dużą mocą, proces testowania podwójnego uziemienia, drukarkę termiczną, wyświetlacz dotykowy, predefiniowane tryby testowe i automatyczne raportowanie.

Zastosowanie mikroomomierzy z 4-przewodową metodą pomiaru jest powszechną procedurą w dziedzinie energetyki do pomiarów niskich rezystancji (w zakresie mikro- i miliomów), w celu wykrycia i zapobiegania przyszłym problemom; jest wykonywane w wyłącznikach, rozdzielnicach, połączeniach szyn zbiorczych, stykach łączeniowych i krytycznych połączeniach, jak również stosowane w każdej innej kontroli połączeń metalowych innych instalacji w różnych gałęziach przemysłu.

PRIME 200 jest mikro omomierzem, który integruje zarówno rezystancję styków jak i dynamiczny pomiar rezystancji (DRM) jako samodzielne urządzenie; dynamiczny test rezystancji, który jest niezbędny w analizie zużycia styków łukowych w wyłącznikach SF6 i próżniowych, jest funkcją nigdy wcześniej nie spotykaną w mikro omomierzach, dzięki czemu z PRIME nie jest wymagane łączenie kilku urządzeń do kompletnej statycznej i dynamicznej analizy rezystancji, stając się idealną opcją do testowania wyłączników.

PRIME wykreśla charakterystykę czasu/rezystancji DRM, która opisuje zmiany rezystancji w mierzonym miejscu w ciągu kilku milisekund, w celu wykrycia anomalii i zużycia styków; analiza odpowiednich cech i wartości tej krzywej jest skutecznym sposobem diagnostyki wewnętrznego stanu styków wyłącznika i ujawnia potencjalne problemy związane ze stanem styków łukowych bez konieczności otwierania komory.

Charakter i wymiary instalacji elektrycznych narzucają konieczność dokładnego, wysokoprądowego wstrzykiwania prądu, przy wymaganej dużej mocy źródła, dla uzyskania wiarygodnych pomiarów w całym układzie; zakres wstrzykiwania PRIME 200 sięga do 200 A przy czystym generowaniu prądu stałego (bez tętnień), co eliminuje zniekształcenia zakresu rezystancji w elementach o znacznej charakterystyce indukcyjnej, np. gdy sprawdzamy całą szynę zbiorczą i na pomiar rezystancji mógłby mieć wpływ charakter wstrzykiwanego prądu stałego; ten wysokoprądowy mikroomomierz charakteryzuje się większą mocą na rynku (18 Vdc przy 200 Adc), co pozwala na dłuższe przewody, mniej problemów z połączeniami i dokładniejsze pomiary.

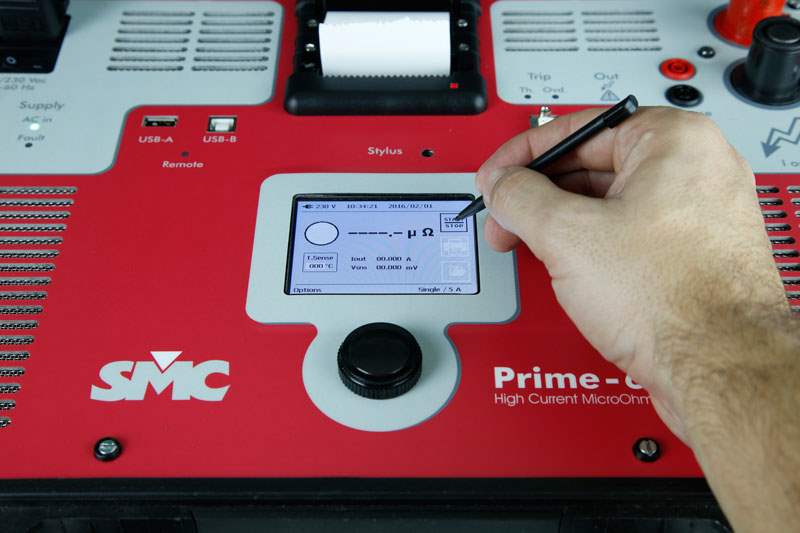

Mikroohmomierz PRIME zapewnia łatwą i intuicyjną obsługę dzięki ekranowi dotykowemu i kilku predefiniowanym trybom testowym, skracając czas badania; na początku każdego testu urządzenie sprawdza poprawność podłączenia układu, ostrzegając o możliwych błędach w podłączeniu; dla zwiększenia bezpieczeństwa PRIME 200 demagnetyzuje podłączone obciążenie na końcu każdego pomiaru.

Mikroomomierz umożliwia łatwe generowanie raportów z badań, z możliwością bezpośredniego wydruku na miejscu poprzez wbudowaną drukarkę termiczną, lub zapisywania na USB lub komputerze PC za pomocą oprogramowania PrimeSync do grupowania testów w ładny raport eksportowany do formatów biurowych w komputerze.

Dla zwiększenia dokładności i możliwości porównania wyników mierzonych w określonej temperaturze z wartościami standardowymi, opcja czujnika temperatury, który przekazuje temperaturę badanego miejsca do PRIME 200, pozwala na normalizację wyników w temperaturze.

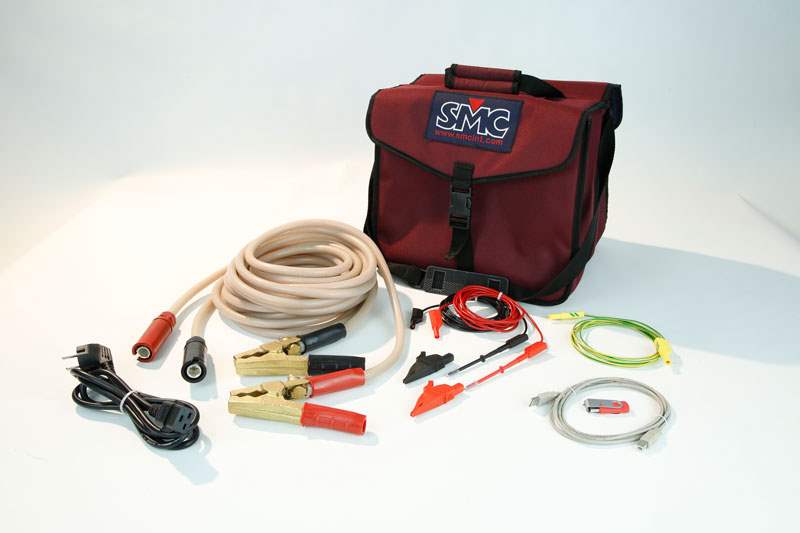

Opcjonalne akcesorium w postaci podwójnego zacisku uziemienia eliminuje konieczność zdejmowania zabezpieczenia uziemienia i przyspiesza proces pomiarowy dzięki metodzie testowania podwójnego uziemienia.

Wysoka jakość solidnej obudowy ochronnej IP67 zapewnia również bezpieczny transport i użytkowanie w trudnych warunkach.

CHARAKTERYSTYKA

• Dynamiczny pomiar rezystancji
• Podwójne uziemienie
• Funkcja automatycznego rozmagnesowania
• Alarm o błędach w podłączeniu
• Czuły na dotyk wyświetlacz graficzny
• Wstępnie zdefiniowane tryby testowe
• Wbudowana drukarka termiczna
• Wymienna pamięć USB
• Pobieranie danych z komputera i raportowanie
• Wytrzymała, wodoodporna obudowa ABS, IP67
• Normalizacja temperatury

ZASTOSOWANIA

• Pomiar rezystancji styków wyłącznika zgodnie z normami ANSI C37.09-1979 (5.14), IEC 1208 i IEC 694 (6.4).
• Szybka, skuteczna ocena stanu styków łukowych w wyłącznikach z izolacją SF6 i próżniową.
• Ocena jakości połączeń w złączach kablowych, szynach zbiorczych i wszelkich połączeniach przewodzących w instalacjach elektrycznych.
• Pomiar rezystancji uzwojenia w transformatorach.
• Ciągłość w wyłącznikach, uziemieniach, punktach spawalniczych, bezpiecznikach itp.
