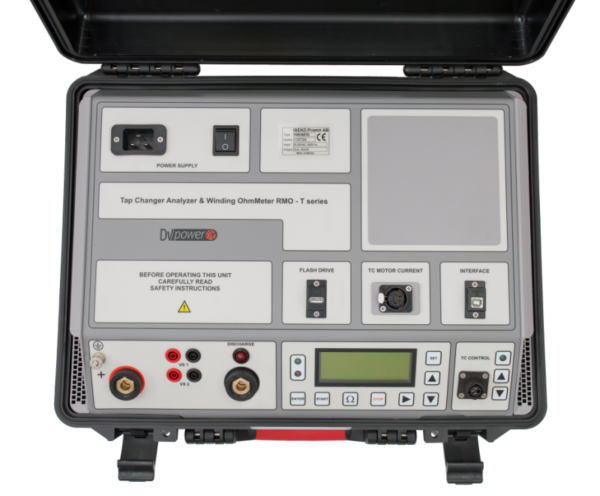

Mikroomomierz uzwojeń transformatora i analizator przełącznika zaczepów RMO60TD

Opis produktu – Mikroomomierz uzwojeń transformatora i analizator przełącznika zaczepów RMO60TD

• Prąd testowy 5mA – 60A DC
• Pomiar rezystancji dynamicznej obciążonego przełącznika zaczepów
• Dwa kanały napięciowe
• Automatyczne rozmagnesowanie rdzenia transformatora
• Kanał pomiaru prądu obciążenia napędu
• Automatyczne rozładowanie obwodu
• Bardzo krótki pomiar
• Szczegółowa analiza wyników pomiaru przy użyciu oprogramowania DV-Win
• Pamięć USB

Miernik silnoprądowy z testowaniem przełącznika zaczepów z pomiarem rezystancji prądem DC w transformatorach. Miernik rezystancji uzwojeń RMO60TD jest przeznaczony do pomiaru rezystancji obiektów indukcyjnych oraz diagnozy obciążonego przełącznika zaczepów. RMO60TD generuje napięcie DC bez tętnień. Prąd testowy oraz rozładowanie energii zgromadzonej w uzwojeniach są regulowane automatycznie. Prąd testowy RMO60TD jest wymuszany przy maksymalnym napięciu do 60V. Zapewnia to możliwie najkrótszy czas trwania testu oraz to, że wymagany prąd jest uzyskiwany szybciej. Dwa niezależne kanały umożliwiają testowanie dwóch uzwojeń lub uzwojenia pierwotnego i wtórnego. Pamięć wewnętrzna RMO60TD wystarcza na zapis 500 wyników pomiarów. Wszystkie pomiary są oznaczone datą i godziną.Tester jest wyposażony w zabezpieczenia termiczne i przetężeniowe. Tester RMO60TD ma bardzo dużą zdolność niwelowania interferencji pól elektrostatycznych i elektromagnetycznych pochodzących od wysokiego napięcia . Efekt ten uzyskano przez zastosowania skutecznej filtracji. Filtracja jest przeprowadzana przez opatentowane programowe i sprzętowe narzędzia.

Obciążony przełącznik zaczepów
RMO60TD może być użyty do pomiaru rezystancji uzwojenia indywidualnego przełącznika zaczepów transformatora mocy. Można również wykonać test obciążonego przełącznika zaczepów (OLTC). Urządzenie wykrywa krótkie zapady prądów przy zmianie położenia przełącznika z jednej pozycji na drugą. Poprawna praca różni się od wadliwego działania podczas przełączania wartością tętnień prądu oraz czasem przełączenia. Wadliwe zachowania spowoduje znacznie większe wartości tętnienia prądu i wydłużony czas zmiany pozycji w porównaniu do poprawnie pracującego przełącznika.

Funkcja rozmagnesowania
Rdzeń należy rozmagnesować w celu eliminacji źródła potencjalnych problemów. Po zakończeniu procesu rozładowania, urządzenie przeprowadza w pełni automatyczną funkcję rozmagnesowania.
RM60TD generuje przemienny prąd po przez zmianę polaryzacji prądu DC. Podczas procesu rozmagnesowywania amplituda prądu jest zmniejszana dla każdego kolejnego kroku, zgodnie z wcześniejszymi ustawieniami programu.

DV-Win
Za pomocą oprogramowania, testy mogą być wykonane z pozycji komputera dzięki temu wyniki będą bezpośrednio zapisywane na komputerze. Oprogramowanie umożliwia przedstawienia wyników w Excelu. Oprogramowania może kontrolować przyrząd RMO60TD, umożliwiając ocenę wykresu OLTC( przełącznik zaczepów), który przedstawia dynamiczną rezystancje podczas zmiany przełącznika.
