Mobilne urządzenie do kontroli i lokalizacji uszkodzeń kabli Surgeflex 32

Opis produktu – Mobilne urządzenie do kontroli i lokalizacji uszkodzeń kabli Surgeflex 32

Surgeflex 32 jest mobilnym urządzeniem do kontroli lokalizacji uszkodzeń kabli niskiego i średniego napięcia.

Dzięki zastosowaniu napięcia probierczego i napięcia udarowego z generatora WN: SPG 32, o wartości do 32kV można stosować Surgeflex 32 do kabli o napięciu znamionowym Un do 18kV. Metoda ARM (Arc Reflection Method) umożliwia wstępną lokalizację uszkodzeń wysokoomowych. Dopalanie miejsc uszkodzenia ograniczone czasowo, możliwe jest na wszystkich trzech poziomach napięciowych. Uszkodzenia niskoomowe lokalizuje się bezpośrednio reflektometrem Teleflex T30E

Obsługiwany jednoprzyciskowo Teleflex T30E wyposaony w interfejs Easy Go automatycznie wskazuje w trybie ARM koniec kabla i miejsca uszkodzenia. W trybie „Step-by-Step East mode” istnieje możliwość wyboru nastaw również przez niedoświadczony personel co nie zmniejsza efektywności pomiaru. Tryb pracy „Exper-Mode” pozwala doświadczonemu użytkownikowi na swobodny wybór parametrów.

System dysponuje udarowymi impulsami o edenrgii 1750 J (opcjonalnie do 3500J), które pozwalają dokładnie zlokalizować uszkodzenie metodą akustyczną.

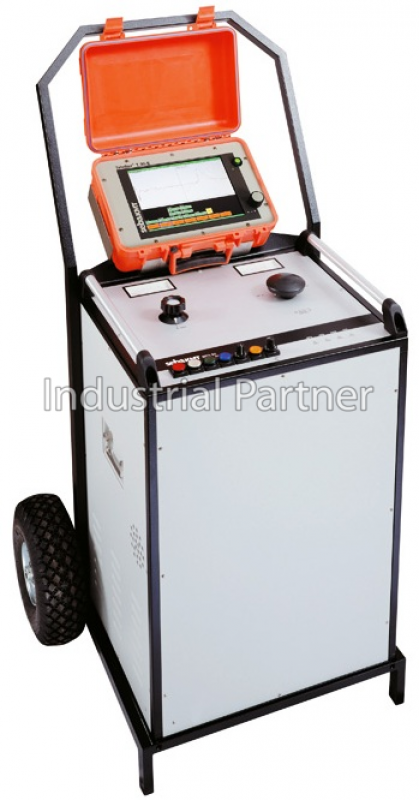

System umieszczony jest na ramie wyposażonej w kółka, co ułatwia pracę w terenie. Przewody przyłączeniowe ułożone są na specjalnych uchwytach.

Funkcje:

• Próby napięciowe napięciem stałym (DC) do 32kV
• Lokalizacja wstępna:
• pomiar reflektometryczny
• metoda ARM do 32kV
• motoda ICE 0…8 / 16/ 32 kV
• metoda Decay do 32 kV
• Dopalanie (metoda uszkodzenia) do 32kV
• Trasowanie kabli (opcja)
• Lokalizacja punktowa
• metoda sejsmiczno akustyczna ( 0…8/ 16/ 32 kV przy 1750J lub 3500J)
• lokalizacja uszkodzeń płaszcza ( 0…5kV moc regulowana)
• metoda częstotliwości akustycznej (opcja)
