Model eksperymentalny turbiny Francisa

Model eksperymentalny turbiny Francisa

Bedo
Kategorie:

Dodaj do zapytania

Kod producenta: (FR-005)

Opis produktu – Model eksperymentalny turbiny Francisa

Urządzenie turbiny Francisa (FR-005) to dodatkowa jednostka, która bada działanie turbiny Francisa i bada wpływ kąta nachylenia łopatek kierujących rozdzielacza. Urządzenie składa się z miniaturowej turbiny Francisa i urządzenia hamującego.

Dane techniczne

  • Turbina
    • Wysokość = 15 m
    • 7 łopatek
    • Szerokość łopatek: 5 mm
    • Średnica: 60 mm
    • 7 łopatek kierujących

Zakres dostawy

  • Francis Turbine Experimental Model (FR – 005)
  • Hard copy user manual

Opcje

Szczegóły techniczne

  • Jednostka edukacyjna jest uważana za model turbiny Francisa.

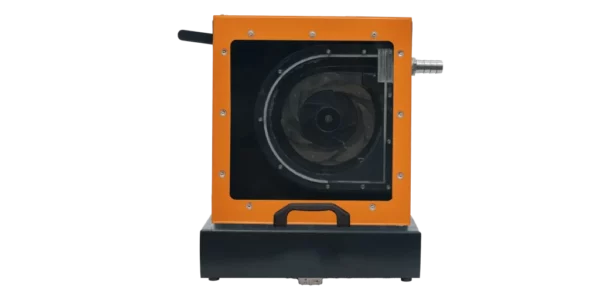

  • Jednostka eksperymentalna składa się z wirnika, rozdzielacza z regulowanymi łopatkami kierującymi, mechanizmu hamulcowego do ładowania turbiny i obudowy z przezroczystym panelem przednim.
  • Przezroczysta pokrywa umożliwia obserwację przepływu wody, wirnika i łopatek kierujących podczas pracy.
  • Kąt natarcia, a tym samym moc wirnika można zmieniać poprzez regulację łopatek kierujących.
  • Jednostka edukacyjna jest umieszczona na jednostce bazowej dla turbin, a obie jednostki razem zapewniają podstawowe eksperymenty w celu określenia zachowania operacyjnego i najważniejszych zmiennych charakterystycznych turbiny Francisa.
  • Dostarczanie wody i pomiar natężenia przepływu są realizowane za pomocą jednostki bazowej dla turbin.
  • Woda przepływa do dystrybutora przez spiralną obudowę, przepływająca woda jest przyspieszana w dystrybutorze przez regulowane łopatki kierujące i kierowana na łopatki.
  • Przekierowanie i dalsze przyspieszenie wody w wirniku generuje impuls, który jest przekazywany do wirnika.
  • Hamulec wiroprądowy generuje określone obciążenie. Hamulec wiroprądowy został specjalnie opracowany przez Bedo. Jest odporny na zużycie i może być precyzyjnie regulowany.

Eksperymenty

  • Projekt i działanie turbiny Francisa.
  • Wyznaczanie momentu obrotowego, mocy i sprawności.
  • Opracowanie graficznej reprezentacji krzywych charakterystycznych dla momentu obrotowego, mocy i sprawności.
  • Wydajność turbiny Francisa przy różnych natężeniach przepływu.
  • Wpływ różnych ustawień łopatek kierujących na wydajność turbiny.

Wymagane do pracy
