Name: Model konwencjonalnego układu zapłonowego
Brand: Bedo

Opis produktu – Model konwencjonalnego układu zapłonowego

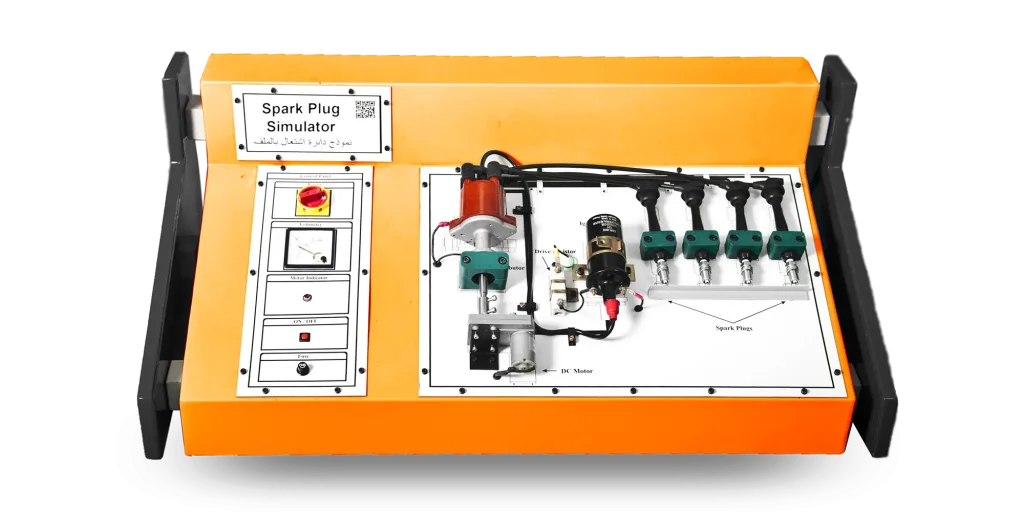

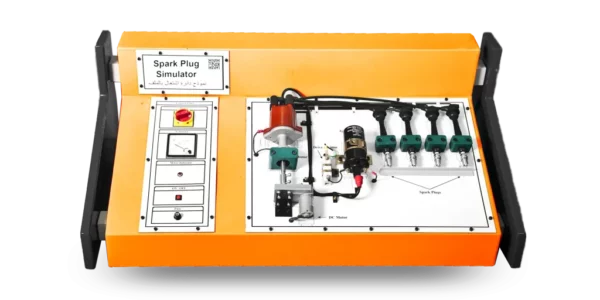

Konwencjonalny układ zapłonowy (BES100) został zaprojektowany w celu zilustrowania struktury i procesu działania układu zapłonowego w oparciu o rzeczywiste komponenty. Takie systemy zawierają różne komponenty, które współpracują ze sobą w harmonii i precyzji, aby osiągnąć funkcję systemu. Uczestnicy szkolenia mogą zrozumieć funkcję każdego komponentu i sposób, w jaki wyłącznik zapłonu aktywuje napięcie z akumulatora do cewki zapłonowej w celu wytworzenia iskry w silniku.

Zakres dostawy

Trener konwencjonalnego układu zapłonowego (BES100)
Twarda instrukcja obsługi

Opcje

Zawartość cyfrowa (BI01)

Szczegóły techniczne

System szkoleniowy ma zastosowanie do nauczania teoretycznego i szkolenia w zakresie konserwacji układu zapłonowego.

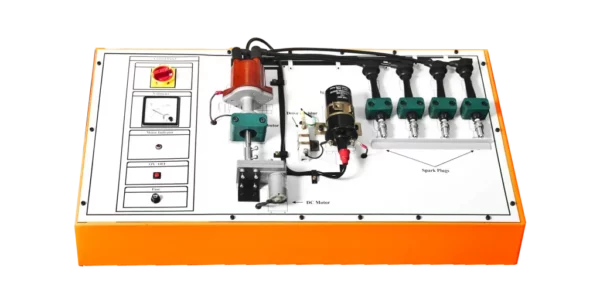

Użyte komponenty pochodzą z rzeczywistych samochodowych silników benzynowych. System zawiera konwencjonalny rozdzielacz, świece zapłonowe, ręczną korbę, silnik elektryczny, regulator prędkości i akumulator 12V.
Rozdzielacz może być napędzany silnikiem elektrycznym o niskiej prędkości.
Mały silnik elektryczny jest dostarczany w celu nadania ruchu obrotowego, który pochodziłby z silnika do rozdzielacza, aby posiekać sygnał elektryczny z akumulatora zgodnie z kolejnością odpalania.
Ruch obrotowy rozdzielacza powoduje iskrę na 4 świecach zapłonowych.
Każda świeca zapłonowa pasuje do głowicy cylindrów silników spalinowych i zapala sprężoną benzynę w aerozolu za pomocą iskry elektrycznej. Świece zapłonowe mają izolowaną elektrodę środkową połączoną silnie izolowanym przewodem z cewką zapłonową lub obwodem magnetoelektrycznym na zewnątrz, tworząc, z uziemionym zaciskiem na podstawie świecy, szczelinę iskrową wewnątrz cylindra.
Przezroczysta pokrywa ochronna służy do otaczania świecy zapłonowej, co pozwala na bezpieczne obserwowanie procesu iskrzenia.
Urządzenie zawiera również rezystor i cewkę do zwiększania napięcia akumulatora, które zostało posiekane przez rozdzielacz do wystarczającego poziomu niezbędnego do wytworzenia iskier.

Eksperymenty

Obserwacja wewnętrznej budowy układu zapłonowego silnika benzynowego.
Zrozumienie zasady działania układu zapłonowego silnika benzynowego.
Wizualizacja iskry i kolejności zapłonu.
