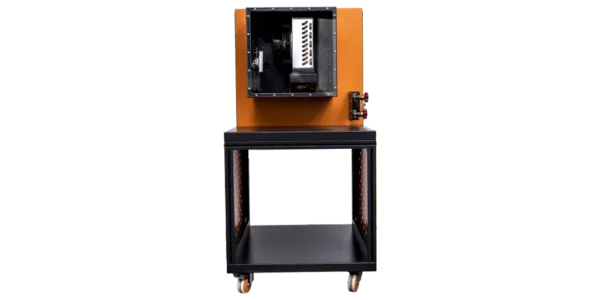

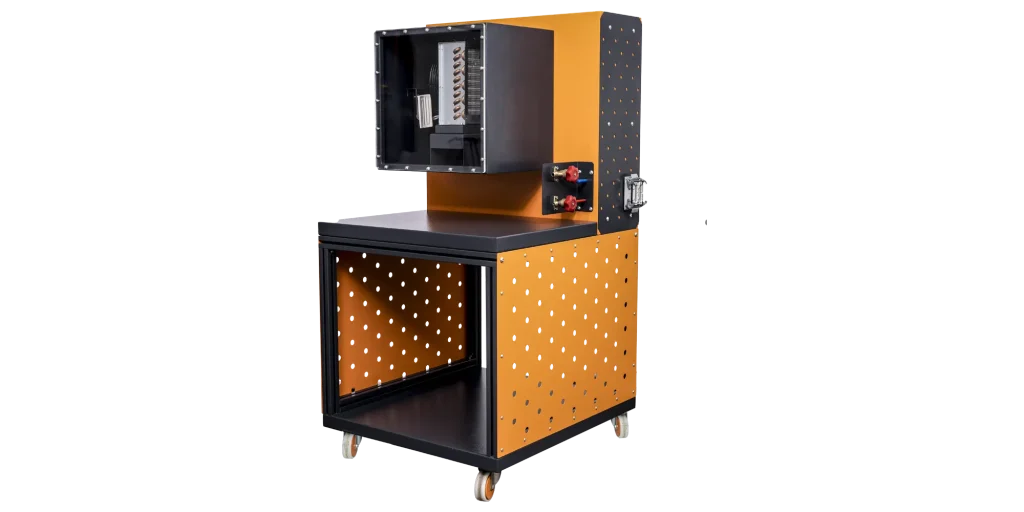

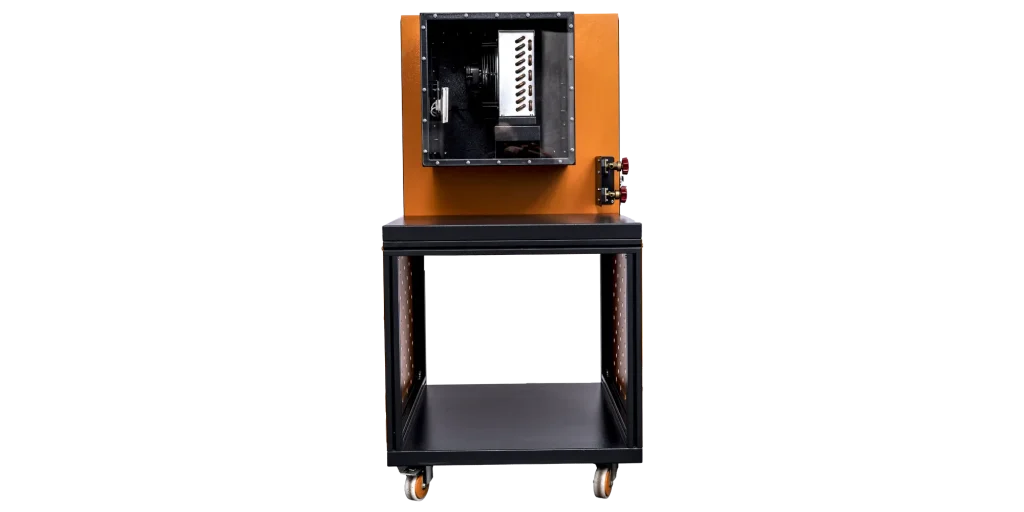

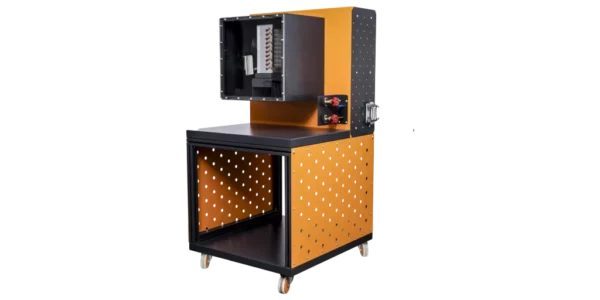

Model lodówki (AR-005) jest częścią systemu szkoleniowego z zakresu chłodnictwa i klimatyzacji. W połączeniu z jednostką bazową tworzony jest model operacyjny domowej lodówki. Model jest podłączany do jednostki bazowej, mocowany za pomocą elementów złącznych i łączony z wężami czynnika chłodniczego, aby stać się kompletnym obwodem chłodniczym.
Model lodówki
Dodaj do zapytania
Kod producenta: (AR-005)
Dane techniczne
- Czynnik chłodniczy: R-134a.
- Zawór elektromagnetyczny
- Zakres temperatur otoczenia [°C][Max]: 80 °C.
- Zakres temperatur otoczenia [°C] [Min]: – 40 °C.
- Częstotliwość [Hz]: 50 Hz.
- Zużycie energii: 12 W.
- Wilgotność względna [% RH] [Max]: 100 %.
- Wilgotność względna [% RH] [Min]: 0 %.
- Napięcie zasilania: 220 V.
- Zawór rozprężny
- Materiał korpusu: Mosiądz
- Długość rurki kapilarnej [in]: 59 in
- Długość rurki kapilarnej [mm]: 1500 mm
- Ustawienie fabryczne (FS) [°C]: 6 °C
- Kierunek przepływu: Pojedynczy przepływ
- Maks. Ciśnienie robocze [bar]: 34 bar
- Statyczne przegrzanie (SS) [°C]: 4 °C
- Statyczne przegrzanie (SS) [°F]: 7,2 °F
- Zakres temperatur [°C] [Max]: 10 °C
- Zakres temperatur [°C] [Min]: -40 °C
- Moc grzałki elektrycznej: 250 W
- Czujnik temperatury: pt100.
- Zakres pomiarowy: -40 do 60°C.
- Wyjścia analogowe: 0-10V lub 4-20 mA.
Zakres dostawy
- Model chłodziarki – (AR – 005)
- Twarda instrukcja obsługi
Opcje
Wymagane do działania
Szczegóły techniczne
- Model lodówki jest przeznaczony do podłączenia do jednostki bazowej w celu symulacji prawdziwej lodówki.
- Model lodówki składa się z zaworów wlotowych i wylotowych, zaworów elektromagnetycznych, zaworów rozprężnych, rurki kapilarnej i komory chłodniczej.
- Komora chłodnicza jest wyposażona w parownik, wentylator i obciążenie chłodnicze.
- Komora jest wyposażona w przezroczysty przód.
- Elementy rozprężne są wybierane za pomocą zaworów elektromagnetycznych jako zawór rozprężny lub rurka kapilarna.
- Czujniki służą do rejestrowania temperatury i ciśnienia w różnych punktach pomiarowych, zmierzone wartości czujników można obserwować za pomocą oprogramowania.
- Oprogramowanie obsługuje zawory elektromagnetyczne, wentylator, grzałkę i symulację błędów.
- Oprogramowanie z funkcjami sterowania i akwizycji danych odbywa się za pośrednictwem USB.
- Oprogramowanie działa jako oprogramowanie edukacyjne, akwizycja danych, obsługa systemu.
- Nieliniowa grzałka elektryczna służy do generowania obciążenia grzewczego.
Eksperymenty
- Eksperyment operacyjny
- Domyślne eksperymenty symulacyjne
- Zatkana rura tłoczna przy sprężarce
- Zatkana rura wlotowa przy sprężarce
- Usterka wentylatora skraplaczaUsterka parownika Usterka wentylatora
- Usterka parownika
- Usterka wentylatora parownika
- Usterka zaworu rozprężnego przy chłodnicy
- Usterka zatkania rurki kapilarnej
