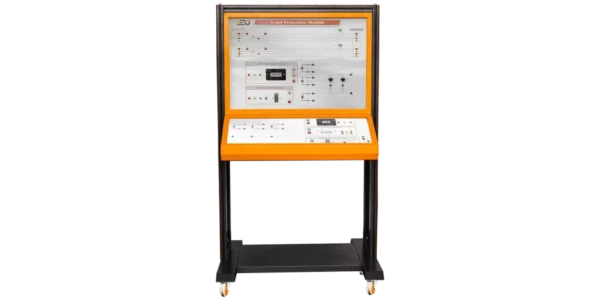

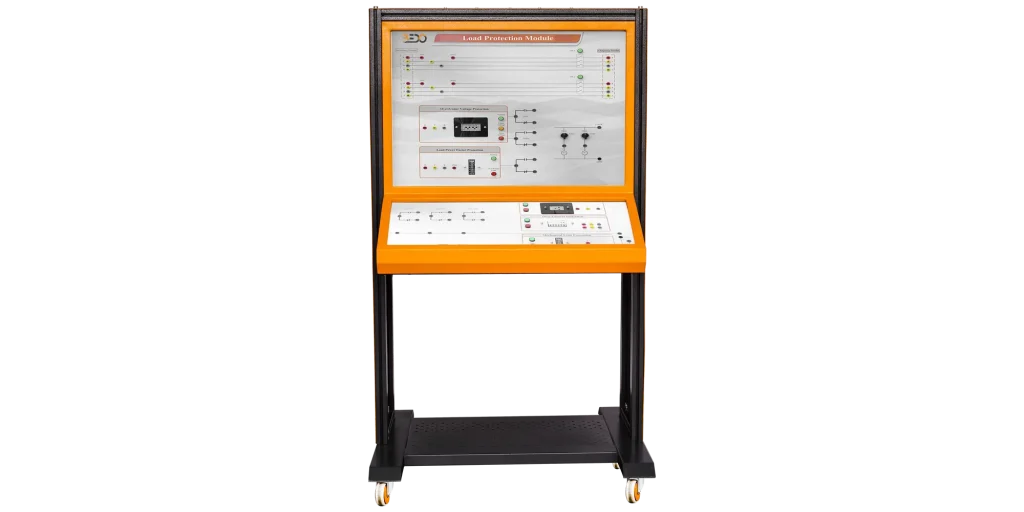

Moduł ochrony podstacji Step-down

• Zabezpieczenie przed zbyt niskim napięciem fazowym (ANSI Standard: 27P)
• Zabezpieczenie przed zbyt niskim współczynnikiem mocy (ANSI Standard: 37P)
• Zabezpieczenie przed inwersją fazową (ANSI Standard: 47)
• Zabezpieczenie przed przeciążeniem termicznym (ANSI Standard: 49)
• Niekierunkowe chwilowe zabezpieczenie nadprądowe (ANSI Standard: 50P)
• Zabezpieczenie przed przepięciem fazowym (ANSI Standard: 59P)

Dane techniczne

Zabezpieczenie przed zbyt niskim napięciem fazowym (ANSI Standard: 27P)

• Ciągle monitoruje trójfazowe napięcie wyjściowe generatora synchronicznego, aby ostrzec przed stanem podnapięciowym podczas procesu synchronizacji
• Jeśli zmierzone napięcie spadnie poniżej limitu wartości zadanej, styki przekaźnika przełączą się po upływie wybranego „opóźnienia wyłączenia”, dając sygnał alarmowy lub inicjujący.
• Jeśli zmierzone napięcie przekroczy próg (punkt nastawy), styki przekaźnika powrócą do pierwotnego stanu dopiero po upływie czasu resetowania („Delay-ON”).
• Może być używany w sieci 3-przewodowej i 4-przewodowej
• Oferuje regulowany przez użytkownika punkt zadziałania (punkt nastawy) i ustawienia opóźnienia czasowego.
• Regulacja punktu nastawy dla podnapięcia mieści się w zakresie 25%
• Jak tylko monitorowany sygnał wyjdzie poza limit punktu nastawy, aktywowane jest opóźnienie czasowe, po którym nastąpi wyzwolenie. Opóźnienie czasowe zapobiega wyzwoleniu przekaźnika przez z góry określony czas, aby zapobiec uciążliwym wyzwoleniom.
• Przekaźnik jest automatycznie resetowany, gdy monitorowane napięcie wzrośnie powyżej wartości zadanej.
• Regulowane opóźnienie wyłączenia: 0.1 …20sec
• Adjustable reset-delay: 0.1…20sec
• Regulowany zakres wyzwalania podnapięciowego: 70% …95% (odpowiadające 270V…370V AC)
• Wskaźniki LED aktywacji przekaźnika podczas stanu podnapięciowego
• Wyjście przekaźnikowe: Pojedynczy styk przełączny
• Obciążalność styków: 250V AC, 8A

Zabezpieczenie przed zbyt niskim współczynnikiem mocy (ANSI Standard: 37P)

• Przekaźnik monitorowania obciążenia dla zbyt niskiego zasilania, nadmiernej mocy lub okna
• Działa w sieciach 1-fazowych i 3-fazowych
• Stany pracy są wskazywane za pomocą kolorowych diod LED:
  • Dioda LED „U/t”: Napięcie zasilania i wymuszenie rozruchu
  • „MAX” LED: Górna wartość progowa
  • „MIN” LED: Dolna wartość progowa
  • „I=0” LED: Obciążenie wyłączone
  • „REL” LED: Przekaźnik wyjściowy
• Tryb pracy można wybrać za pomocą przełącznika obrotowego „FUNCTION”
• Zestaw potencjometrów do regulacji:
  • Opóźnienie reakcji
  • Wartość dolnego progu współczynnika mocy
  • Wartość górnego progu współczynnika mocy
  • Nadpisanie rozruchu
• Regulowane nadpisanie rozruchu: 1…100sek
• Regulowane opóźnienie reakcji: 0,1…40sec
• Zakres prądu wejściowego: 0,5…10A AC
• Maksymalny próg przełączania P.F: 0,2 do 1
• Minimalny próg przełączania P.F: 0,1 do 0,99
• Napięcie robocze: 415V AC
• Jeśli zmierzony współczynnik mocy przekracza wartość ustawioną na regulatorze „MAX”, rozpoczyna się ustawione opóźnienie reakcji (DELAY) (miga czerwona dioda LED „MAX”). Po upływie czasu opóźnienia (czerwona dioda LED „MAX” jest włączona), przekaźnik wyjściowy „R” wyłącza się (żółta dioda LED „REL” jest wyłączona).
• Jeśli zmierzony współczynnik mocy spadnie poniżej wartości ustawionej na kontrolerze „MIN” (czerwona dioda LED „MAX” jest wyłączona), przekaźnik wyjściowy „R” ponownie się włącza (żółta dioda LED „REL” jest włączona).
• Jeśli pamięć błędów została aktywowana (OVER + LATCH), a zmierzony współczynnik mocy przekroczył wartość ustawioną na kontrolerze „MAX” przez czas dłuższy niż ustawione opóźnienie reakcji, przekaźnik wyjściowy „R” nie załączy się, jeśli współczynnik mocy spadnie poniżej wartości ustawionej na kontrolerze „MIN”. Po zresetowaniu błędu przekaźnik wyjściowy „R” załączy się po ponownym podłączeniu napięcia zasilania, a cykl pomiarowy rozpocznie się ponownie po upływie ustawionego opóźnienia rozruchu (START).
• Wyjście przekaźnikowe: 2x styki przełączne
• Parametry znamionowe styków: 250V-3A (AC)

Zabezpieczenie przed inwersją faz (ANSI Standard: 47)

• Przekaźnik kolejności faz monitoruje kolejność 3 faz zasilających silniki.
• Jeśli fazy R, S i T są w prawidłowej kolejności, dioda LED ON na panelu przednim jest włączona.
• Jeśli kolejność faz jest nieprawidłowa, dioda LED ON jest wyłączona, a przekaźnik wyjściowy jest wyłączony.
• Wyjście przekaźnika: Pojedynczy przełącznik
• Obciążalność styków: 250V AC, 8A (rezystancyjny)

Termiczne zabezpieczenie przeciążeniowe (ANSI Standard: 49)

• Różnicowy termiczny przekaźnik przeciążeniowy
• Wrażliwy na zanik fazy
• Tryb resetowania może być ręczny lub automatyczny.
• Przycisk do symulacji zadziałania przekaźnika
• Przycisk do „Stop” i ręcznego Resetu
• Flaga zadziałania wskazująca zadziałanie przekaźnika przeciążeniowego.
• Dane napięcie robocze: 0…400V AC
• Zakres regulacji zabezpieczenia termicznego: 1,6A…2,5A AC
• Czułość na zanik fazy Prąd zadziałania: 130% „In” na dwóch fazach, ostatnia faza przy prądzie 0 lub 30% „In” na jednej fazie, pozostałe przy „In”.
• Styk pomocniczy: 1 NO + 1 NC
• Próg zadziałania: (1,14 +/- 0. 06) x In

Bezkierunkowe natychmiastowe zabezpieczenie nadprądowe (ANSI Standard: 50P)

• Ten kombinowany przekaźnik zwarciowy i nadprądowy jest stosowany do ochrony generatorów zarówno przed prądami przetężeniowymi, jak i zwarciowymi (I> i I>>).
• Przekaźnik mierzy najwyższy z prądów 3-fazowych, zapewniając pomiar RMS przy prądach sinusoidalnych.
• Pomiar opiera się na wartościach średnich dla I>, wartościach szczytowych dla I>>
• Wartości zadane są ustawiane z przodu przekaźników za pomocą potencjometrów.
• Jeśli prąd przekroczy wartość zadaną, wyjście jest aktywowane.
• Jeśli zostanie przekroczony, generowany jest sygnał błędu, a powiązana żółta dioda LED świeci się.
• Pomiar prądów 3-fazowych
• Wskazanie LED stanu błędu
• Wyzwalanie sterowane timerem
• Wskazanie LED aktywowanego przekaźnika
• Po przekroczeniu wartości zadanej, jego timer uruchamia się i będzie działał tak długo, jak długo będzie występował stan błędu.
• Jeśli błąd zniknie, timer jest resetowany. Po wygaśnięciu timera, styk jest aktywowany, a powiązana czerwona dioda LED świeci.
• Ustawienie prądu zwarciowego: 1,0 do 4,0 × In
• Czas opóźnienia zadziałania dla prądu zwarciowego: 0 do 1sec
• Ustawienie nadprądu: 0,5 do 1,5 × In
• Czas opóźnienia zadziałania dla prądu przetężeniowego: 0 do 20sek
• Liczba styków: Pojedynczy przełącznik na typ przekaźnika
• Parametry znamionowe styków: 250 V AC/24 V DC, 8 A (200, 000 przełączeń przy obciążeniu rezystancyjnym)

Zabezpieczenie przed przepięciem fazowym (ANSI Standard: 59P)

• Ciągle monitoruje trójfazowe napięcie wyjściowe generatora synchronicznego, aby ostrzec przed stanem przepięcia, aby ostrzec przed stanem nadmiernego wzbudzenia
• Jeśli zmierzone napięcie przesunie się powyżej limitu wartości zadanej, styki przekaźnika przełączą się po upływie wybranego czasu „Delay-OFF”, dając sygnał alarmowy lub inicjujący.
• Jeśli zmierzone napięcie spadnie poniżej progu (punktu nastawy), styki przekaźnika powrócą do pierwotnego stanu dopiero po upływie czasu resetowania („Delay-ON”).
• Może być używany w sieci 3-przewodowej i 4-przewodowej
• Użytkownik może dostosować punkt zadziałania (punkt nastawy) i ustawienia opóźnienia czasowego.
• Ustawienie punktu nastawy dla przepięcia mieści się w zakresie 25%
• Jak tylko monitorowany sygnał wyjdzie poza limit punktu nastawy, aktywowane jest opóźnienie czasowe, po którym nastąpi wyzwolenie. Opóźnienie czasowe zapobiega wyzwoleniu przekaźnika przez określony czas, aby zapobiec uciążliwym wyzwoleniom.
• Przekaźnik jest automatycznie resetowany, gdy monitorowane napięcie spadnie poniżej wartości zadanej.
• Regulowane opóźnienie wyłączenia: 0.1 …20sec
• Adjustable reset-delay: 0.1…20sec
• Regulowany zakres wyzwalania przepięcia: 105% …130% (odpowiadające 410V…510V AC)
• Wskaźniki LED aktywacji przekaźnika podczas stanu przepięcia
• Wyjście przekaźnikowe: Pojedynczy styk przełączny
• Obciążalność styku: 250V AC, 8A
