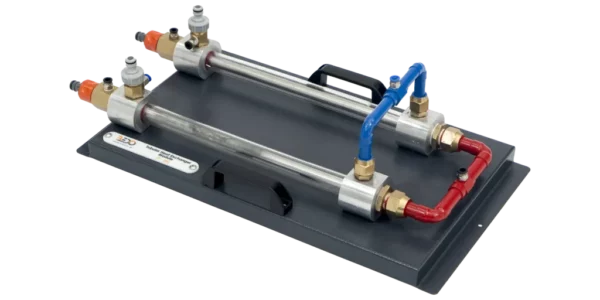

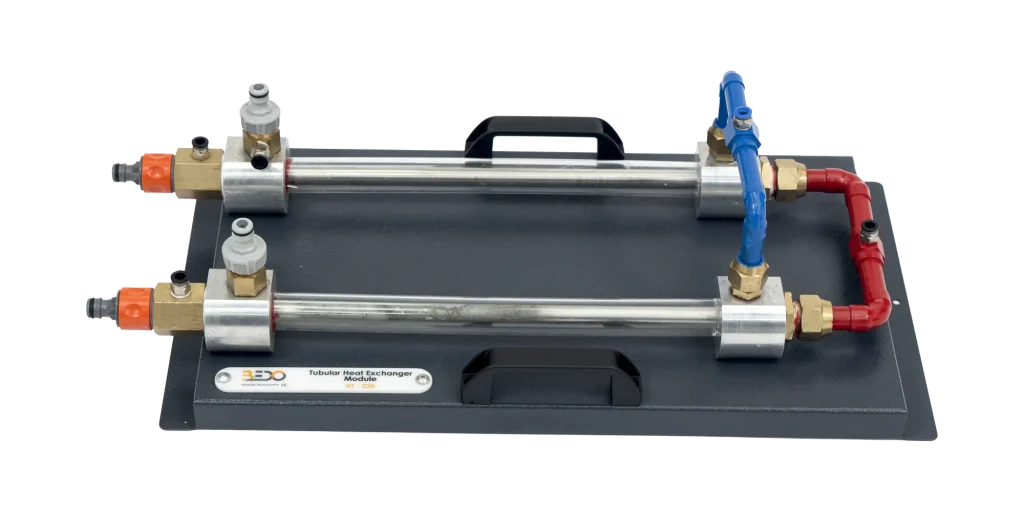

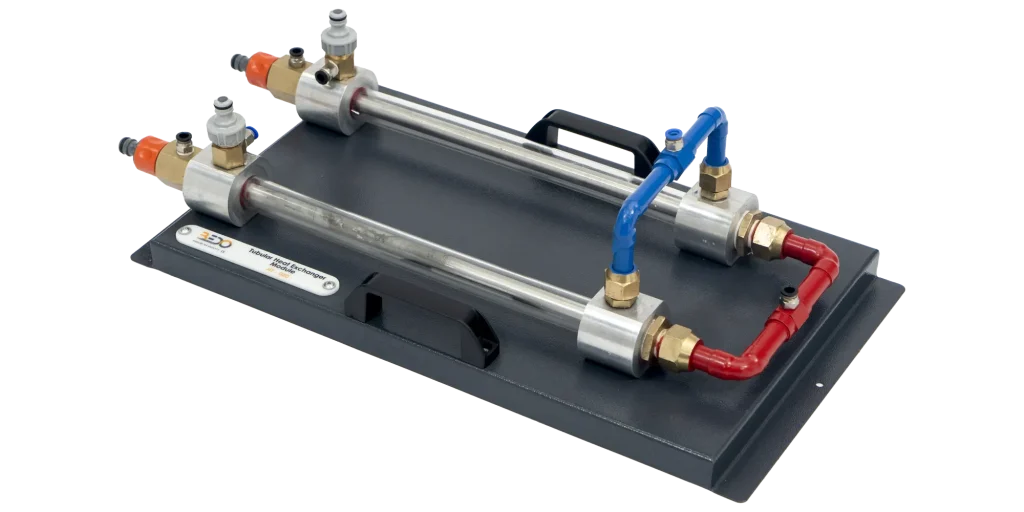

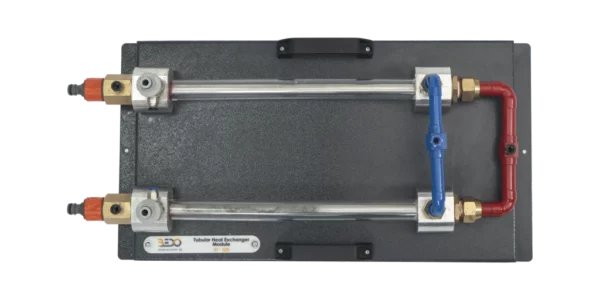

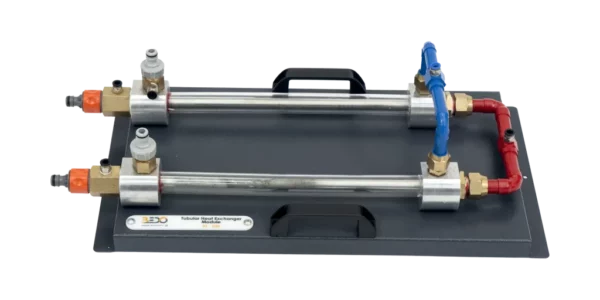

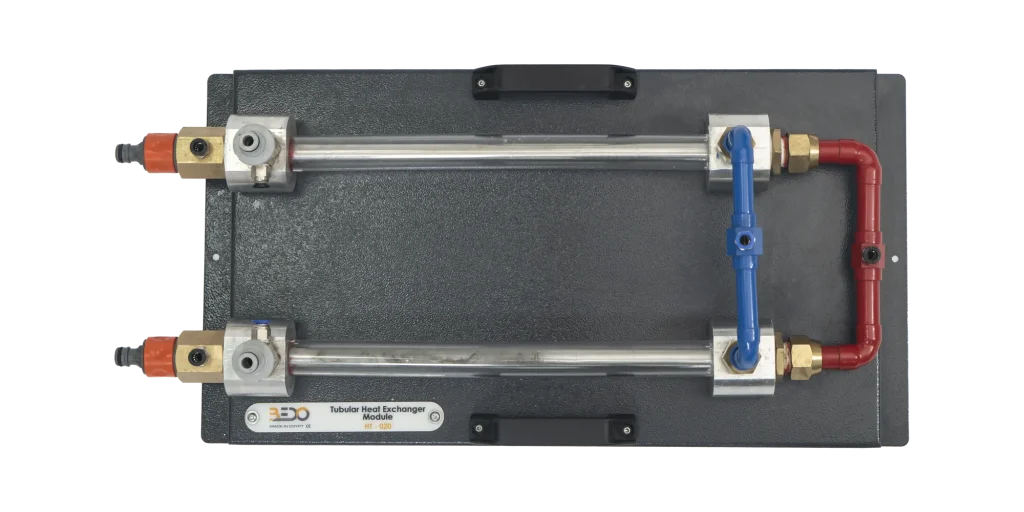

Moduł rurowego wymiennika ciepła

Specyfikacja – Moduł rurowego wymiennika ciepła

Dane techniczne

• Powierzchnia wymiany ciepła: 0,0367 m2
• Rura wewnętrzna:
  • Materiał: stal nierdzewna.
  • Średnica: 16 mm
• Rura zewnętrzna:
  • Materiał: akryl.
  • Średnica: 26 mm

Zakres dostawy

• Moduł rurowego wymiennika ciepła – (HT – 015)

Wymagane do działania

• Zespół zasilający wymiennika ciepła (HT – 010)

Szczegóły techniczne

• Rurowy wymiennik ciepła jest podłączony do jednostki zasilającej wymiennik ciepła za pomocą szybkozłączy.
• Gorąca woda przepływa przez rurę zewnętrzną, a zimna woda przez rurę wewnętrzną.
• Część energii cieplnej gorącej wody jest przekazywana do zimnej wody.
• Przepływ gorącej i zimnej wody przepływającej przez rurowy wymiennik ciepła jest regulowany za pomocą zaworów w jednostce zasilającej wymiennik ciepła.
• Wąż zasilający można ponownie podłączyć za pomocą szybkozłączy, co pozwala na odwrócenie kierunku przepływu. Umożliwia to pracę w trybie przepływu równoległego lub przeciwprądowego.
• Temperatury na wlocie i wylocie rurowego wymiennika ciepła są mierzone przez czujniki temperatury umieszczone na przyłączach zasilających urządzenia zasilającego wymiennik ciepła.
• Na rurowym wymienniku ciepła znajdują się dwa dodatkowe czujniki temperatury do pomiaru temperatury po połowie sekcji transferowej.
