Name: Modułowy system szkolenia w zakresie technologii oświetlenia samochodowego
Brand: Bedo

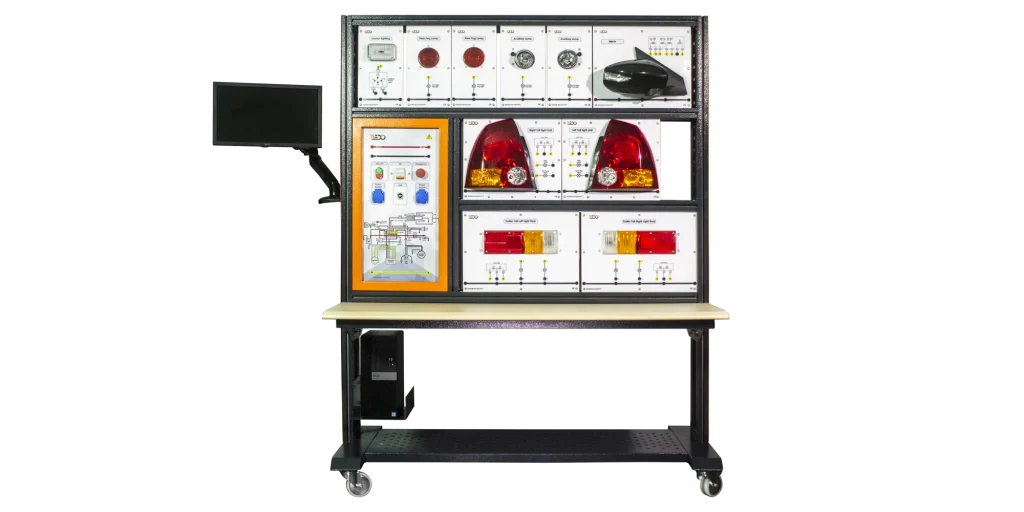

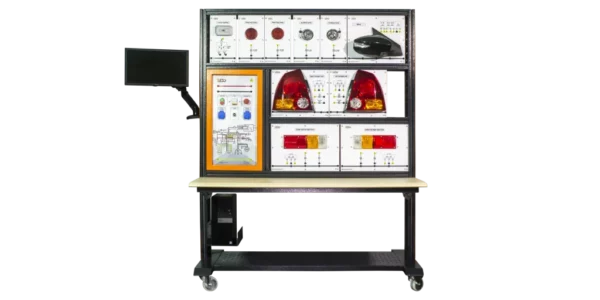

Opis produktu – Modułowy system szkolenia w zakresie technologii oświetlenia samochodowego

Ponieważ oświetlenie samochodowe jest istotnym tematem dla każdego, kto zajmuje się pojazdami. Przedstawiono kompleksowy system szkoleniowy (BES111) w zakresie technologii oświetlenia samochodowego, który oferuje szeroką wiedzę na temat samochodowych systemów oświetleniowych z naciskiem na funkcje i technologie oświetleniowe. Celem tego systemu szkoleniowego jest pomoc uczestnikom w zdobyciu wystarczającej wiedzy na temat oświetlenia samochodowego i jego znaczenia w ogólnej konstrukcji pojazdu.

Dane techniczne

Moduł symulacji baterii
- Zasilanie, 13. 5 V, 45 A
Moduł przekaźnika
- Napięcie robocze: 12 V
Moduł klaksonu
- Napięcie robocze: 12 V
Moduł oświetlenia wewnętrznego
- Napięcie robocze: 12 V
Moduł lampy dodatkowej (przednie lewe światło przeciwmgielne)
- Napięcie robocze: 12V
Moduł przedniego prawego światła przeciwmgielnego
- Napięcie robocze: 12V
Moduł tylnego lewego światła przeciwmgielnego
- Napięcie robocze: 12V
Rear Fog Light (Rear Right Fog Light) Module
- Operating voltage: 12V
Full Left Head Light Module
Main headlight
- Operating voltage: 12 V
Full Right Head Light Module
- Napięcie robocze: 12 V
Right Tail Light Unit Module
- Napięcie robocze: 12 V
Lewy Tail Light Unit Module
- Napięcie robocze: 12 V
Trailer Tail Left Light Rear Module
- Napięcie robocze: 12 V
Moduł tylnego prawego światła tylnego przyczepy
- Napięcie robocze: 12 V
Moduł oświetlenia tablicy rejestracyjnej
- Napięcie robocze: 12 V
Moduł mocowania przyczepy
- Napięcie robocze: 12 V
- Elementy obsługi: 15-biegunowe gniazdo przyczepy

Zakres dostawy

Modułowy system szkoleniowy techniki oświetlenia samochodowego (BES111)
Twarda kopia instrukcji obsługi

Opcje

Szczegóły techniczne

System szkolenia w zakresie oświetlenia samochodowego oferuje uczestnikom szkolenia kompleksową wiedzę na temat różnych komponentów oświetlenia samochodowego.
Dzięki temu trenerowi uczestnicy szkolenia będą mogli wykonać okablowanie oświetlenia samochodowego ze znajomością różnych kolorów okablowania.
System jest samodzielnym systemem, który zawiera rzeczywiste komponenty dobrze wyświetlane na oddzielnym module, który można zamontować na ramie.
System szkoleniowy jest systemem modułowym, który składa się z ramy montażowej wspomaganej płytą główną, a także do 26 modułów, które można zamontować na ramie w celu wykonania szerokiej gamy eksperymentów
Płyta główna systemu szkoleniowego jest wyposażona w przycisk ON/OFF i przycisk awaryjny dla środków bezpieczeństwa.
Płyta główna jest dostarczana z wyłącznikiem automatycznym, aby zabezpieczyć element szkoleniowy przed wszelkimi awariami elektrycznymi.
Płyta główna jest dostarczana z linią i ścieżką neutralną do przesyłania mocy do modułu szkoleniowego. Na płycie głównej znajdują się dwa gniazda zasilania umożliwiające podłączenie wszelkich urządzeń zewnętrznych do systemu szkoleniowego.
Na płycie głównej znajduje się schemat ideowy umożliwiający uczestnikom szkolenia zrozumienie typowych obwodów systemów samochodowych.
Różne moduły oświetleniowe są zawarte w systemie, takie jak światła przeciwmgielne, światła wewnętrzne, prawdziwe światła i inne.
System oprogramowania jest dostarczany wraz z trenerem, na którym uczestnicy będą mogli monitorować, wyświetlać i wykonywać różne eksperymenty.
Uczestnicy będą mogli czytać, rozumieć i wykonywać różne obwody samochodowe.

Eksperymenty

Zapoznanie się z podstawami i elementami układów oświetlenia samochodowego.
Wykonanie połączeń oświetlenia samochodowego
Wykonanie eksperymentów lokalnych i zdalnych
- Oświetlenie wnętrza
- Oświetlenie lusterek
- Światła przeciwmgielne
- Światła mijania
- Światła drogowe
- Prawa kierunkówka
- Lewa kierunkówka
- Światła awaryjne
- Klakson
- Światła hamowania
- Światła cofania
