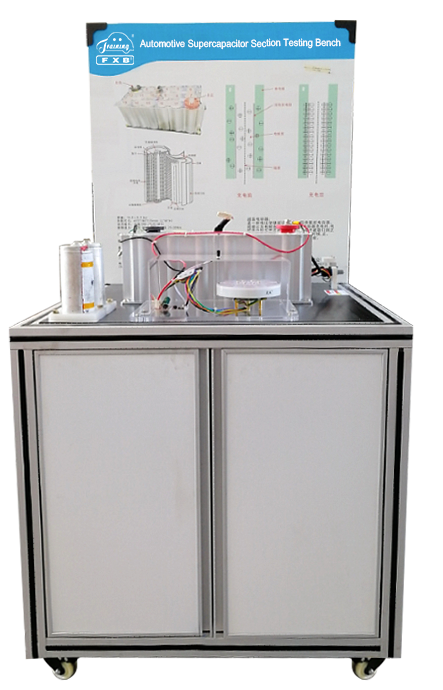

MRZ-X04373 Stanowisko do testowania sekcji superkondensatorów samochodowych

Urządzenie wykorzystuje jeden oryginalny moduł superkondensatora samochodowego, który składa się z 18 połączonych szeregowo superkondensatorów samochodowych o napięciu znamionowym 48 V i pojemności znamionowej 165 F. Dzięki pomiarom bezpieczeństwa napięcia superkondensatorów w różnych sekcjach modułu, uczestnicy szkolenia mogą zrozumieć szeregowy układ modułów superkondensatorów samochodowych. Urządzenie jest wyposażone w dopasowaną ładowarkę i bezpieczne urządzenie rozładowujące, które pomaga uczniom opanować wykrywanie procesu ładowania i rozładowania superkondensatorów samochodowych, co jest odpowiednie do nauki i zrozumienia superkondensatorów samochodowych w akademiach technicznych.

Opis funkcji

1.  Jeden z popularnych oryginalnych modułów superkondensatorów samochodowych składa się zazwyczaj z 18 połączonych szeregowo superkondensatorów samochodowych o niskiej rezystancji wewnętrznej i dużej mocy, a jego napięcie znamionowe wynosi 48 V, a pojemność znamionowa 165 F. Za pomocą specjalnego miernika cęgowego do samochodów można bezpiecznie mierzyć napięcie różnych superkondensatorów, co pomaga uczestnikom szkolenia zrozumieć szeregowy układ modułów superkondensatorów samochodowych.
2. Stanowisko szkoleniowe jest wyposażone w regulowany zasilacz prądu stałego, a napięcie można regulować. Za pomocą regulowanego zasilacza prądu stałego można ładować moduł superkondensatora samochodowego. Zmianę napięcia superkondensatora podczas procesu ładowania można zmierzyć za pomocą odpowiedniego miernika cęgowego do samochodów.
3. Stanowisko szkoleniowe wyposażone jest w dopasowany napęd silnika synchronicznego z magnesami trwałymi i zewnętrznym wirnikiem, który umożliwia realizację procesu rozładowania superkondensatora samochodowego. Zmianę napięcia superkondensatora podczas procesu rozładowania można mierzyć za pomocą specjalnego miernika cęgowego.
4. Wyposażone w pojedynczy superkondensator. Rezystancję wewnętrzną i izolację pojedynczego superkondensatora można mierzyć za pomocą specjalnego miernika cęgowego i testera izolacji.
5. Wyposażony w pojedynczy superkondensator, który pomaga uczniom zrozumieć wewnętrzną budowę i skład superkondensatora samochodowego.
6. Stanowisko szkoleniowe składa się z platformy i tablicy dydaktycznej. Na tablicy dydaktycznej umieszczonej pionowo narysowano trójwymiarową mapę anatomiczną, która przedstawia skład, budowę i podstawowe parametry tego typu modułu akumulatora zasilającego.
7. Głównym materiałem, z którego wykonano stanowisko szkoleniowe, jest stop aluminium 40*40, który jest estetyczny i solidny. W dolnej części znajdują się cztery kółka, które umożliwiają swobodne przemieszczanie. Kółka są wyposażone w samoblokujące urządzenia, które umożliwiają ustalenie pozycji.
8. Ławka szkoleniowa jest wyposażona w miernik cęgowy przeznaczony do samochodów oraz sondę wysokiego napięcia, które służą do pomiaru napięcia, prądu i innych parametrów linii sterującej.
9. (Opcjonalnie) Ławka szkoleniowa jest wyposażona w pakiet oprogramowania dydaktycznego dotyczącego budowy części pojazdów napędzanych nowymi źródłami energii, który wykorzystuje trójwymiarową animację do szczegółowego opisania budowy superkondensatorów samochodowych. Każdy główny element można otworzyć poprzez kliknięcie i zawiera on podstawowe parametry oraz opis działania. Inteligentny program szkoleniowy jest zainstalowany na dysku U i można go odtworzyć bezpośrednio po podłączeniu do komputera, co sprawia, że nadaje się do praktycznej nauki.

Konfiguracja podstawowa

1 moduł superkondensatora samochodowego (zawierający 18 kondensatorów, które mogą być normalnie ładowane i rozładowywane), 2 superkondensatory samochodowe (1 do analizy budowy, 1 do testowania parametrów wydajnościowych), 1 regulowany zasilacz stabilizowany prądu stałego, 1 otwarta płytka sterownika silnika, 1 w pełni przezroczysty silnik synchroniczny z magnesami trwałymi i wirnikiem zewnętrznym, 1 cyfrowy miernik prądu samochodowego, 1 sonda wysokiego napięcia, 2 śrubokręty płaskie, 2 śrubokręty krzyżakowe, (opcjonalnie) 1 dysk U (z dopasowanym oprogramowaniem szkoleniowym), ruchoma platforma ze stopu aluminium i tablica szkoleniowa.
