MRZ-X05001 Zintegrowane stanowisko testowe do akumulatorów zasilających

Opis produktu – MRZ-X05001 Zintegrowane stanowisko testowe do akumulatorów zasilających

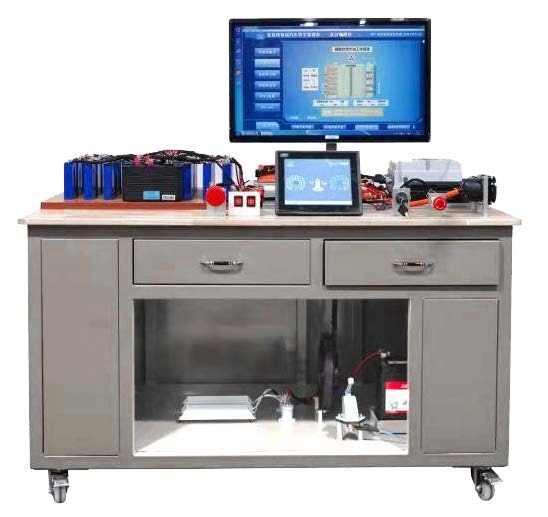

Stanowisko testowe wykorzystuje popularne akumulatory zasilające do pojazdów elektrycznych. Zawiera akumulator litowo-żelazowo-fosforanowy o pojemności ogniw 3,2 V 20 Ah, z łącznie 36 ogniwami połączonymi szeregowo, o całkowitym napięciu 115,2 V. Zastosowano również rozproszony system zarządzania akumulatorami, 2 moduły akwizycji, z których każdy odpowiada za pozyskiwanie informacji z 18 ogniw, oraz 1 moduł sterujący, który komunikuje się z 2 modułami akwizycji poprzez sieć CAN. W podstawowej konfiguracji akumulator dostarcza wysokie napięcie do różnych stołów warsztatowych z napędem elektrycznym, dzięki czemu studenci mogą opanować najnowocześniejszą technologię akumulatorów PACK. Produkt może być wykorzystywany do nauczania montażu i uruchamiania akumulatorów do pojazdów napędzanych nowymi źródłami energii oraz do kalibracji parametrów i wykrywania w czasie rzeczywistych parametrów zmontowanego akumulatora za pomocą dopasowanego systemu wykrywania.

Cechy

1. Stanowisko szkoleniowe składa się z wielu modułów akumulatorów. Akumulator składa się z ogniw litowo-żelazowo-fosforanowych. Łącznie 36 ogniw jest połączonych szeregowo i podzielonych na dwa moduły. Pojemność pojedynczego ogniwa wynosi 20 Ah, a moduł jest wyposażony w 24-calowy ekran dotykowy, w którym wbudowane są materiały dydaktyczne.
2. Wyposażony w rozproszony system zarządzania akumulatorami klasy samochodowej, który obejmuje jeden moduł sterujący główny i dwa moduły akwizycji danych. Po złożeniu akumulatora dane mogą być wymieniane za pośrednictwem inteligentnego systemu wyświetlania interakcji i rozproszonego systemu zarządzania akumulatorami urządzenia, co pozwala na monitorowanie danych związanych z zestawem akumulatorów zasilających.
3. Wyposażony w standardowy port ładowania prądem przemiennym oraz wbudowaną ładowarkę. Po zakończeniu kalibracji danych można przeprowadzić test ładowania zestawu akumulatorów oraz zapoznać się z zasadą działania obwodu ładowania i przeprowadzić praktyczne ćwiczenia.
4. Stanowisko szkoleniowe jest wyposażone w pistolet ładujący 220 V AC, który jest wygodny dla uczniów do testowania obwodu ładowania. Stanowisko obsługuje ładowanie standardowego 7-żyłowego stacji ładowania AC (w tym sygnałów CC i CP).
5. Stanowisko jest wyposażone w system symulowanego obciążenia. Obciążenie jest podzielone na dwa tryby: wysoki i niski, które mogą zakończyć uruchomienie obwodu zasadniczego rozładowania zestawu akumulatorów zasilających.
6. Stanowisko jest wyposażone w moduł skrzynki rozdzielczej wysokiego napięcia, który umożliwia przeprowadzenie uruchomienia i nauczania zasad działania obwodów sterowania wysokiego napięcia, w tym przekaźników rozładowczych, przekaźników ładowania, przekaźników wstępnego ładowania, rezystorów wstępnego ładowania i czujników prądu Halla.
7. Moduł ładowania stanowiska szkoleniowego, moduł skrzynki rozdzielczej wysokiego napięcia oraz moduł rozproszonego systemu zarządzania akumulatorami są chronione przezroczystymi materiałami, a na górze znajdują się porty wykrywania sygnałów. Średnica portu wykrywania wynosi 8 mm, co zapewnia bezpieczeństwo procesu pomiarowego i umożliwia wizualne wyświetlenie konfiguracji każdego modułu oraz stanu połączeń między modułami.
8. Ławka wykonana jest z wytrzymałej blachy stalowej walcowanej na zimno. Po rygorystycznym odtłuszczaniu, trawieniu, fosforanowaniu antykorozyjnym, natryskiwaniu elektrostatycznym i innych procesach technologicznych charakteryzuje się naturalnym kolorem, wysoką stabilnością, odpornością na uderzenia, wodoodpornością i odpornością na starzenie. Platforma pokryta jest czystym drewnem, które nie jest podatne na zarysowania, a jednocześnie zapewnia izolację. Platforma zawiera dwie bardzo duże szuflady do przechowywania, które są płynne w wysuwaniu, mają dobrą równowagę, nie rdzewieją i nie blakną.
9. Podstawa urządzenia jest wyposażona w podwójny mechanizm blokujący kółka uniwersalne z hamulcem, a powierzchnia jest obrobiona za pomocą wysokiej jakości technologii cynkowania, co zapewnia wytrzymałość i twardość mechanizmu kółek. Wewnątrz zastosowano precyzyjne stalowe kulki, które zapewniają obrót we wszystkich kierunkach, ochronę środowiska, cichą pracę i większe bezpieczeństwo. Układ hamulcowy wyposażono w duże, odporne na zużycie klocki hamulcowe z ścięgna wołowego, które zapewniają stabilniejsze i pewniejsze hamowanie.
10. Zestaw akumulatorów zasilających jest wyposażony w awaryjny wyłącznik zasilania. Awaryjny wyłącznik zasilania jest zainstalowany w łatwo dostępnej części przedniej części zestawu akumulatorów zasilających. W sytuacji awaryjnej należy nacisnąć czerwony przycisk awaryjnego wyłącznika zasilania, co spowoduje odcięcie zasilania całego układu wysokiego napięcia, zapewniając bezpieczeństwo procesu nauczania.
11. Oprócz 36 pojedynczych ogniw w akumulatorze zasilającym, wyposażono go w 10 dodatkowych pojedynczych ogniw do ćwiczeń montażu szeregowego i równoległego, co pomoże uczniom ocenić, które ogniwo jest uszkodzone, a które sprawne.
12. Ogniwa mają dodatnie i ujemne końcówki typu M6, a połączenia między ogniwami są wykonane za pomocą elastycznej blachy przewodzącej, aby spełnić wymagania techniczne dotyczące wielokrotnego łączenia.

Konfiguracja podstawowa

1 zestaw akumulatorów litowo-żelazowo-fosforanowych (w tym 36 + 10 ogniw, przekaźnik rozładowujący, przekaźnik ładujący, przekaźnik wstępnego ładowania, rezystor wstępnego ładowania, czujnik Halla, przełącznik konserwacyjny, gniazdo ładowania i rozładowania, rozproszony system zarządzania akumulatorami itp.), 1 wyświetlacz zestawu akumulatorów, 1 ładowarka pokładowa, 1 gniazdo ładowania, 1 awaryjny wyłącznik zasilania, 1 przetwornica DC-DC, 1 akumulator pomocniczy, 2 przekaźniki sterujące rozładowaniem, 2 rezystory w aluminiowej obudowie, 1 stół roboczy (z przyssawką), 2 cyfrowe multimetry cęgowe, 1 tester izolacji, 1 gumowy młotek, 4 pary rękawic izolacyjnych (wytrzymałość na napięcie 1500 V), 1 zestaw 24-calowych urządzeń dotykowych, 1 precyzyjny miernik napięcia i rezystancji wewnętrznej.
