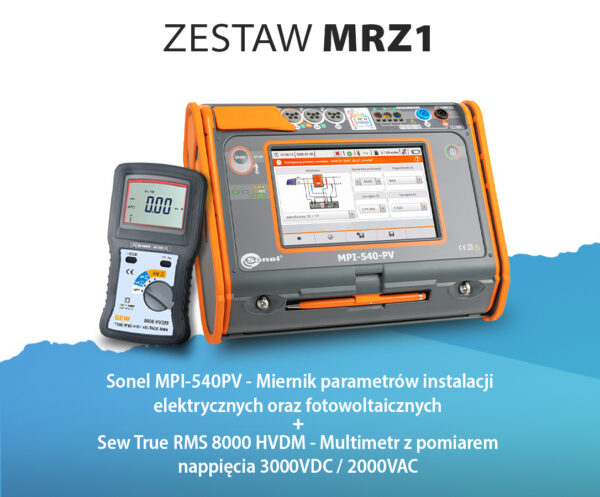

Zestaw MRZ1: Sonel MPI-540-PV + True RMS 8000 HVDM

Opis produktu – Zestaw MRZ1: Sonel MPI-540-PV + True RMS 8000 HVDM

Zestaw MRZ1: Sonel MPI-540-PV + True RMS 8000 HVDM

Sonel MPI-540-PV Wielofunkcyjny miernik instalacji elektrycznych i fotowoltaicznych

Sonel MPI-540-PVjest wielofunkcyjnym aparatem do pomiaru instalacji fotowoltaicznych, który wykonuje całościowe pomiary parametrów ochrony przeciwpożarowej, dzięki czemu nie ma potrzeby stosowania dodatkowych urządzeń pomiarowych. MPI-540-PV Sonel to miernik dostosowany aby spełniać wymagania normy PN-EN-62446. Co ważne, parametry sieci odczytywane są na bieżąco i pozwalają na natychmiastową ocenę kontrolowanych urządzeń lub na proste przeniesienie wyników pomiarowych do programu „Sonel Pomiary Elektryczne”.

Sonel MPI 540 PV praktyczne zalety

Sonel MPI-540-PV gwarantuje bardzo dużą dokładność pomiarów, prowadzonych w klasie S normy PN-EN 61000-4-30. Pozwala na szybką ocenę parametrów i określenie potencjalnych oszczędności energii dzięki wbudowanemu kalkulatorowi strat energii. Dodatkowo, trójfazowy rejestrator parametrów sieci elektroenergetycznych, w który wyposażony jest miernik Sonel MPI-540-PV, to gwarancja niezawodnej i zaawansowanej diagnostyki jakości zasilania.

Sonel MPI-540-PV Miernik instalacji elektrycznych i fotowoltaicznych – zalety

Dzięki zastosowaniu akumulatorów Li-Ion uzyskujemy dłuższy czas pracy urządzenia natomiast wyjmowana karta pamięci microSD pozwala na łatwe zwiększenie zasobów pamięci. Miernik Sonel MPI-540-PV  to urządzenie ergonomiczne i łatwe w obsłudze, co gwarantuje panel dotykowy 7” największy z paneli obsługowych dostępnych na rynku. Kolejnymi atutami miernika Sonel MPI-540 to fotowoltaiki są:

• oszczędność czasu – szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania w zaledwie kilku sekund,
• uproszczenie pomiarów – urządzenie daje możliwość realizacji automatycznych pomiarów w sekwencji.
• bardzo szybka od pomiarów do raportu.

Sonel MPI-540-PV nowe oprogramowanie i funkcje

Nową i interesującą funkcją miernika MPI-54-PV od Sonela jest możliwość dodawania do przeprowadzonego pomiaru zdjęć oraz notatek głosowych. Nowe oprogramowanie firmy Soel pozwala na dokonanie takiego multimedialnego opisu punktu pomiarowego i to zupełnie za darmo, wyłącznie po nieodpłatnej aktualizacji systemu.

Sonel MPI-540-PV miernik dla branży fotowoltaicznej

Niespotykana wielofunkcyjność miernika MPI-540-PV pozwala na uzyskanie szerokiej gamy pomiarów, co sprawia, że aparat ten zastępuje kilka mierników nie tracąc przy tym nic na jakości i dokładności przedmiotowych pomiarów.

Sonel MPI-540-PV do kontroli bezpieczeństwa instalacji

Aparat te umożliwia wykonywanie pomiarów sprawdzających bezpieczeństwo instalacji elektrycznych przemysłowych i domowych. Łatwość zautomatyzowania badań wyłączników różnicowoprądowych a trybie Auto, dowolność konfiguracji sekwencji pomiarów, autotesty czy adapter AutoISO-1000C do kontroli rezystancji izolacji przewodów 3-, 4- i 5-żyłowychto kilka z kolejnych atutów tego urządzenia.

Sonel MPI-540-PV – gwarancja pomiarów zgodnie z normą PN-EN 62446

Sonel MPI 540 PV miernik służy do wykonania następujących pomiarów zgodnie z normą PN-EN 62446:

• rezystancja uziemienia
• rezystancja izolacji po stronie DC
• napięcie otwartego obwodu UOC
• prądy pracy i moce po stronie DC i AC
• ciągłość połączeń ochronnych
• sprawność inwertera
• prąd zwarcia ISC

Pomiar w klasie S normy EN 61000-4-30

Sonel Mierniki MPI-540 oraz  MPI-540-PV Sonel gwarantują rejestrację parametrów jakości energii elektrycznej 50/60 Hz w klasie S normy EN 61000-4-30:

• częstotliwość w zakresie 40 Hz – 70 Hz
• napięcia L1, L2, L3 – wartości średnie w zakresie do 500 V
• prądy L1, L2, L3 – wartości średnie, pomiar prądu w zakresie do 3 kA  – w zależności od wykorzystanych cęgów prądowych
• moc bierna (Q), czynna (P), pozorna (S)
• harmoniczne – do 40-tej w napięciu i prądzie
• PF – współczynnik mocy, cosφ
• współczynnik zniekształceń harmonicznych THD dla napięcia oraz prądu

Miernik MPI-540 – pomiary zgodne z przepisami

Mierniki Sonel MPI-540 oraz Sonel MPI-540-PV pozwalają na wykonanie wszystkich pomiarów odbioru instalacji, oczywiście zgodnie z obowiązującymi przepisami.

• impedancja pętli zwarcia także w obwodach z wyłącznikami RCD
• rezystancja izolacji oraz rezystancja uziemienia (4 metody pomiarowe oraz pomiar rezystywności gruntu)
• parametry wyłączników RCD
• natężenie oświetlenia
• testy kierunku obrotów silnika oraz kolejności faz
• ciągłość połączeń ochronnych oraz wyrównawczych

 Sonel MPI-540-PV- kompleksowa analiza parametrów sieci

Rejestrator trójfazowy, wbudowany w miernik, umożliwia obserwację bieżącego stanu sieci oraz rejestrację jej parametrów – napięcia, prądu, mocy, harmonicznych, THD. Ponadto, dzięki miernikowo możliwy jest odczyt wybranych wielkości, a także wywołanie na ekranie ich prezentacji graficznej w czasie rzeczywistym. Pomiar wykonywany jest niezależnie od rejestracji zapisywanej na kartę pamięci.

Urządzenie prezentuje:

• pomiary wielu parametrów w formie tabelarycznej
• wykresy przebiegów napięcia i prądu – oscyloskop
• wykres wskazowy
• wykresy napięcia i prądu w czasie
• wykres harmonicznych w prądzie i napięciu

Komunikacja i oprogramowanie Sonel

Kolejnym z atutów miernika Sonel jest interfejsów komunikacyjnych oraz możliwość współpracy z oprogramowaniem zewnętrznym. Wbudowany port USB, wyjmowana kartę pamięci SD lub bezprzewodowy port Bluetooth oraz Wi-Fi pozwalają na przeniesienie do dowolnego komputera zewnętrznego danych pomiarowych.

Sonel Pomiary Elektryczne to program do generowanie raportów z badań z zakresu ochrony przeciwporażeniowej, a pobrane wyniki można zapisać do prostych formatów lub wydrukować dzięki Sonel Reader. Do odczytu i analizy danych z rejestratora służy aplikacja Sonel Analiza.

Sonel MPI-540-PV  pomiar w trudnych warunkach

Wielofunkcyjne mierniki Sonel MPI-540 oraz MPI-540-PV dostosowane są do pracy w trudnych warunkach otoczenia, a odchylana pokrywa ekranu, chroni go przed uszkodzeniami mechanicznymi. Projekt obudowy wykonanej w stopniu ochrony IP51 pozwala na ławy i szybki dostęp do panelu dotykowego, gniazd komunikacyjnych i sond pomiarowych i co ważne, odporny jest na działanie kurzu i wody.

Multimetr cyfrowy wysokiego napięcia True RMS 8000 HVDM

Multimetr można wykorzystać do pomiaru napięcia DC do 3000V w instalacjach fotowoltaicznych

Parametry i funkcje

• Pomiar True RMS
• Wyświetlacz LCD 4000 cyfr
• Automatyczne przełączanie zakresu
• Wskaźnik linijkowy (Bar-graph)
• Funkcja zatrzymania danych
• Pomiar napięcia 3000V DC
• Pomiar napięcia 2000V AC
• Wskaźnik niskiego poziomu baterii
• Automatyczne wyłączanie
• Niskie zużycie baterii
• Wytrzymały i kompaktowy
• Pomiar AC mA/uA
• Pomiar DC mA/uA
• Zgodny z : IEC / EN 61010-1, CAT III 1000V, IEC / EN 61010-1, CAT IV 600V
• Zgodny z CAT III 1000V dla zakresu 0~1000V AC/DC
