NA3, NA5, NA6 – Programowalne mierniki z wielobarwnym bargrafem

Specyfikacja – NA3, NA5, NA6 – Programowalne mierniki z wielobarwnym bargrafem

• wejście: programowalne
  • napięciowe: 0…300 mV, 0…200V, – 5…60V,
  • prądowe: 0…200 mA, 0…2A,
  • termopary, czujniki termorezystancyjne,
  • 0…10 kOhm (NA5 i NA6)
  • 0…4 kOhm (NA3)
• wyjście: programowalne
  • analogowe,
  • przekaźnikowe (do 8 przekaźników w mierniku typu NA6),
  • cyfrowe RS-485 protokół MODBUS.
• Rodzaje wykonań:

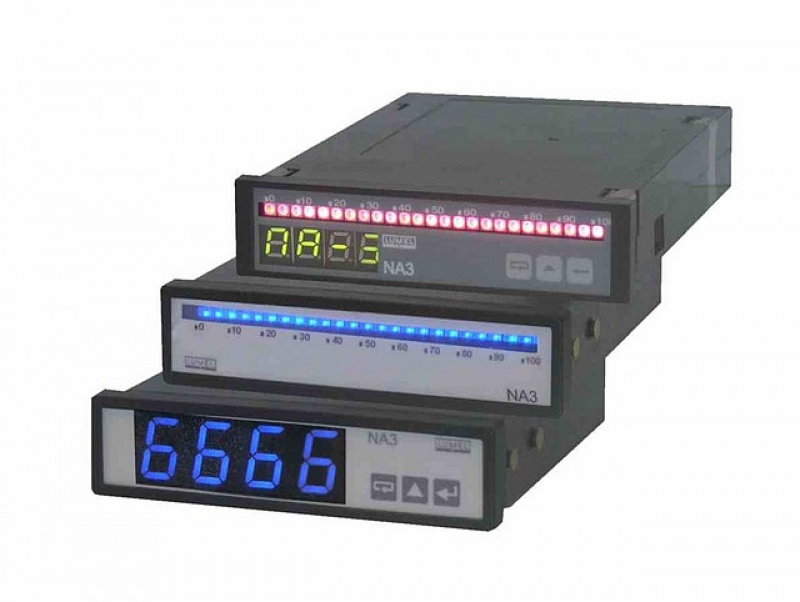

  • typ NA3 – miernik poziomy, jednokanałowy w 3 wykonaniach: z bargrafem, z bargrafem i wyświetlaczem, z wyświetlaczem,

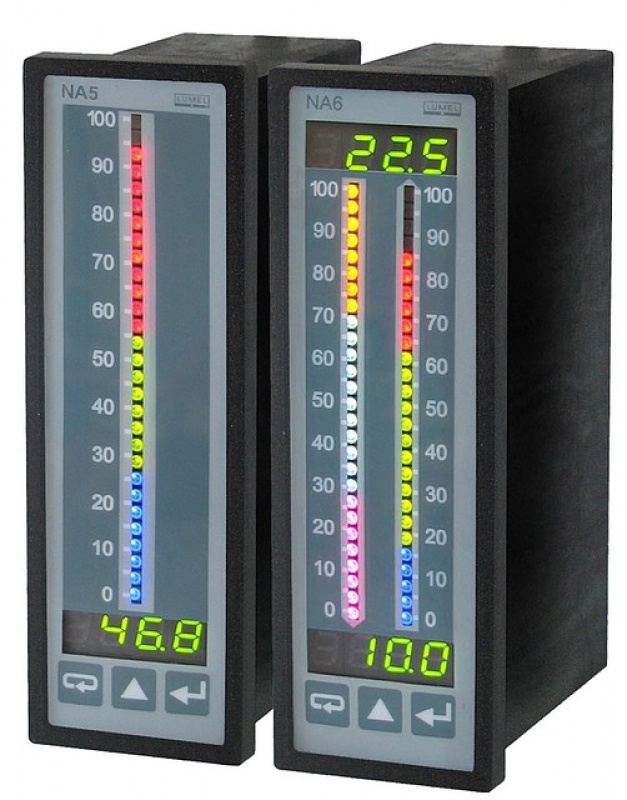

  • typ NA5 – miernik pionowy, jednokanałowy, z bargrafem i wyświetlaczem,
  • typ NA6 – miernik pionowy, dwukanałowy, z 2 bargrafami i 2 wyświetlaczami,
• zasilanie: 95…230…253 V a.c./d.c., 20…24…40 V a.c./d.c.

Obok programowalnych funkcji pomiarowych mierniki z bargrafem mają szereg programowalnych funkcji pomocniczych ułatwiających pomiar i obsługę m.in.:

• przeliczania sygnału wejściowego na wskazanie w oparciu o indywidualną liniową charakterystykę,
• funkcje arytmetyczne: potęgowanie i pierwiastkowanie (NA6 dodatkowo operacje na kanałach: dodawanie, odejmowanie, mnożenie, dzielenie),
• programowanie koloru i rozdzielczości bargrafu,
• sygnalizacja przekroczenia nastawionych wartości alarmowych,
• rejestracja mierzonego sygnału w zaprogramowanych odcinkach czasu,
• pamięci wartości maksymalnych i minimalnych,
• programowanie czasu uśredniania pomiaru,
• programowanie rozdzielczości wskazań,
• blokady wprowadzania parametrów za pomocą hasła,
• przetwarzania wielkości mierzonej na sygnał wyjściowy napięciowy lub prądowy,
• obsługa interfejsu RS-485 w protokole MODBUS, zarówno w trybie ASCII jak i RTU.

Wymiary zewnętrzne:

• 96 x 24 x 125mm (typ NA3)
• 48 x 144 x 92mm (typ NA5 i NA6)
