Obciążenie elektroniczne DC PEL-2000A

Opis produktu – Obciążenie elektroniczne DC PEL-2000A

PEL-2002A, – 2-gniazdowa, programowalna obudowa główna obciążenia elektronicznego prądu stałego
PEL-2004A, – 4-gniazdowa, programowalna obudowa główna obciążenia elektronicznego prądu stałego
PEL-2020A, – moduł obciążenia elektronicznego prądu stałego o mocy 200 W, dwukanałowy, (1–80 V, 20 A, 100 W) x2
PEL-2030A, 200 W, dwukanałowy moduł obciążenia elektronicznego prądu stałego, (1–80 V, 5 A, 30 W) i (1–80 V, 40 A, 250 W)
PEL-2041A, 350 W, jednokanałowy moduł obciążenia elektronicznego prądu stałego, (2,5–500 V, 10 A, 350 W)

Spełnia wszystkie wymagania w zakresie symulacji obciążeń przy wysokich prędkościach

Modele PEL-2004A i PEL-2002A to wielokanałowe, programowalne obciążenia elektroniczne prądu stałego o budowie modułowej. Seria PEL-2000A została zaprojektowana z myślą o ciągłym przejściu na pracę z dużą prędkością na dzisiejszym rynku półprzewodników. Ponieważ zasilacze, przetwornice DC-DC i baterie, które zasilają obwody półprzewodnikowe, podążają za tą zmianą, konieczne stało się projektowanie zasilaczy, kontrola jakości i certyfikacja charakterystyk przy użyciu obciążeń o wysokiej prędkości działania.

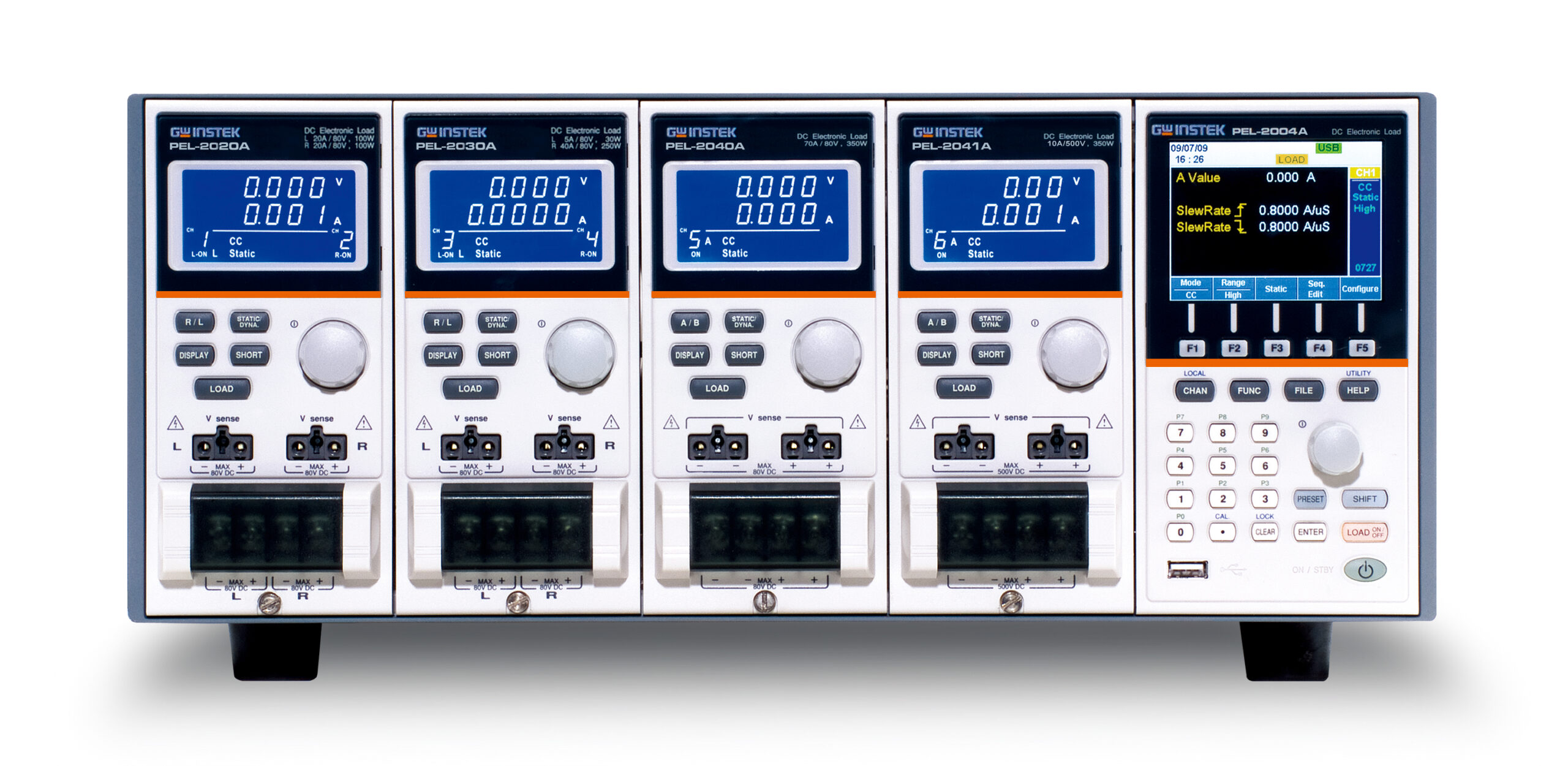

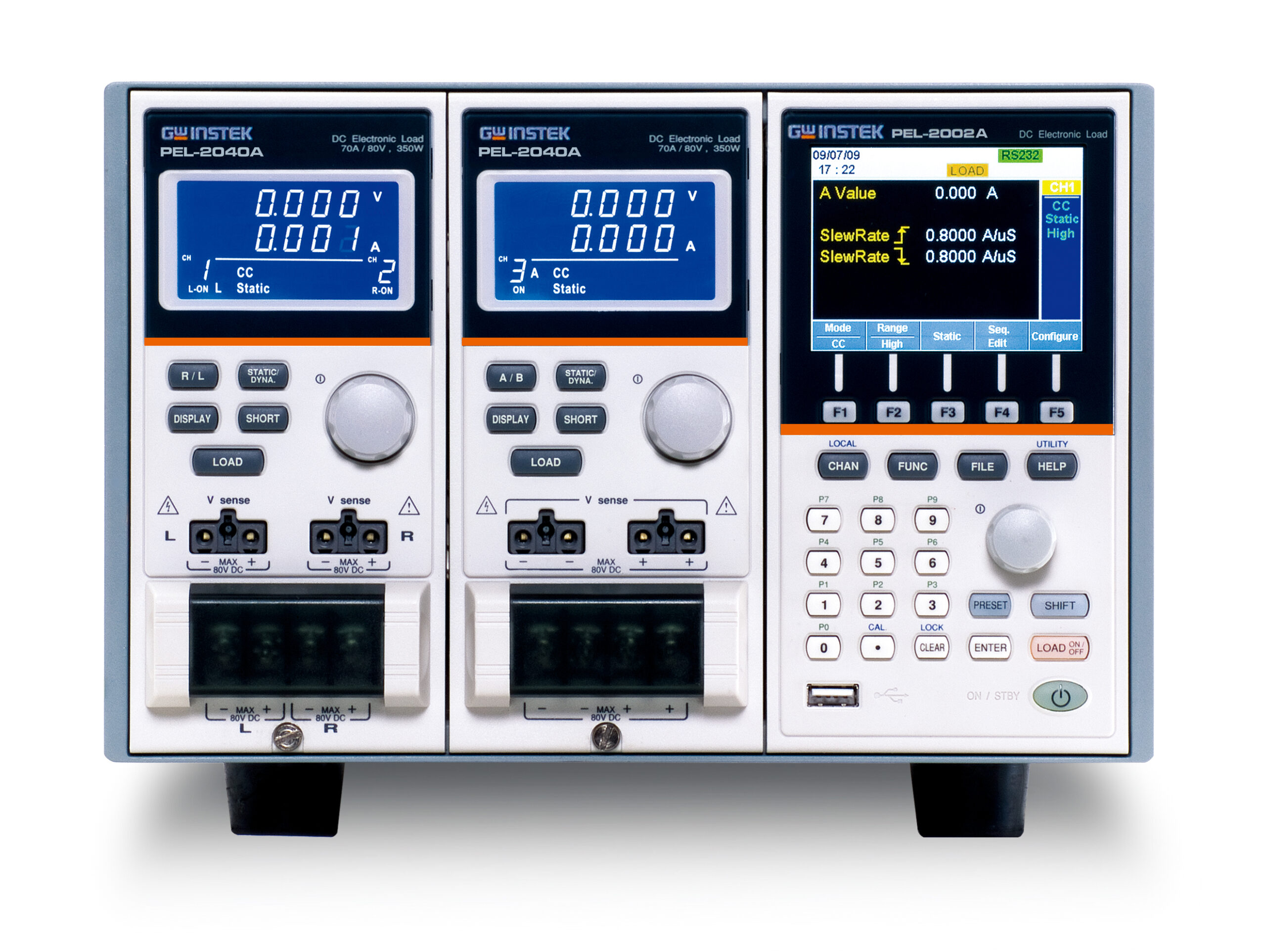

Seria PEL-2000A obejmuje dwa typy obudów głównych i 4 typy modułów obciążeniowych, aby elastycznie dostosować się do wymagań użytkowników. Z obudową główną można stosować dowolną kombinację modułów obciążeniowych, aby dostosować system testowy w oparciu o liczbę kanałów oraz maksymalną moc, napięcie i prąd obciążenia każdego kanału. W celu zapewnienia obciążenia o większej mocy do testowania wyższych mocy wyjściowych zasilaczy można podłączyć równolegle wiele obciążeń. Ta elastyczność znacznie zmniejsza inwestycje potrzebne do przyszłych projektów o różnych wymaganiach dotyczących mocy. PEL-2004A to 4-gniazdowa obudowa główna z jednostką sterującą, która może pomieścić 4 moduły obciążeniowe, natomiast PEL-2002A to 2-gniazdowa obudowa główna z jednostką sterującą, która może pomieścić 2 moduły obciążeniowe. Gdy PEL-2004A jest skonfigurowany z 4 modułami obciążenia o mocy znamionowej 350 W każdy, seria PEL-2000A jest w stanie pobrać do 1,4 kVA mocy.

W celu uzyskania większej mocy obciążenia moduły główne można połączyć równolegle za pomocą standardowych 20-pinowych złączy MIL. Można połączyć w łańcuch maksymalnie 5 modułów głównych, w tym jeden główny i 4 podrzędne, aby uzyskać łączną moc obciążenia wynoszącą 7 kW dla zastosowań wymagających wysokiego prądu i dużej mocy. Wykorzystując 4 dwukanałowe moduły obciążeniowe, PEL-2004A jest w stanie testować jednocześnie 8 wyjść zasilacza. Funkcja sekwencji pozwala każdemu kanałowi zmieniać swoje obciążenie zgodnie z wcześniej zdefiniowaną sekwencją z częstotliwością do 100 cykli na krok.

Każda sekwencja może być uruchamiana jednocześnie pod kontrolą jednego zegara. Jest to jedna z najpotężniejszych funkcji serii PEL-2000A ASeries, ponieważ umożliwia realistyczną symulację obciążenia zasilacza wielowyjściowego. W trybie dynamicznym prąd obciążenia lub rezystancja obciążenia pulsują między dwoma ustalonymi poziomami z z góry określoną prędkością do 25 s na krok. Jest to często stosowana standardowa procedura testowa służąca do weryfikacji reakcji zasilacza na szybkie zmiany obciążenia. Co najważniejsze, wiele kanałów obciążenia można połączyć równolegle w celu synchronicznego przeprowadzania testów dynamicznych pod kontrolą jednego zegara. Ta funkcja równoległej dynamiki zapewnia elastyczność w wykonywaniu testów dynamicznych dla zasilaczy dużej mocy bez konieczności stosowania dodatkowego obciążenia o dużej mocy.

Seria PEL-2000A obejmuje szereg trybów zabezpieczeń: zabezpieczenie przed przetężeniem (OCP), zabezpieczenie przed przepięciem (OVP), zabezpieczenie przed przeciążeniem (OPP), zabezpieczenie przed odwróconym napięciem (RVP) oraz zabezpieczenie przed zbyt niskim napięciem (UVP). Tryby zabezpieczeń są przydatne do ochrony zarówno modułów obciążeniowych, jak i badanych urządzeń (DUT). W przypadku uruchomienia zabezpieczenia można ustawić sygnał dźwiękowy. Po uruchomieniu trybu zabezpieczenia moduł obciążenia wyświetli alarm i przestanie pobierać prąd/napięcie. Gdy moduł obciążenia działa w trybie CR lub CV, może być konieczne zastosowanie zabezpieczenia przed nadmiernym prądem, aby zapobiec pobieraniu zbyt dużego prądu. Zabezpieczenie przed nadmiernym prądem zapobiega pobieraniu przez obciążenie prądu przekraczającego zalecany limit i chroni obciążenie przed uszkodzeniem w wyniku przepalenia.

Zabezpieczenie przed nadmiernym napięciem służy do ograniczenia wartości pobieranego napięcia.

W przypadku zadziałania zabezpieczenia OVP obciążenie serii PEL-2000A przestanie pobierać napięcie. Zabezpieczenie przed nadmierną mocą jest stosowane, gdy moc wejściowa przekracza specyfikacje obciążenia. Po zadziałaniu zabezpieczenia OPP pobór mocy zostanie wstrzymany. Zabezpieczenie przed napięciem wstecznym zapobiega uszkodzeniom serii PEL-2000A spowodowanym napięciem wstecznym do określonej wartości znamionowej. Po zadziałaniu zabezpieczenia przed napięciem wstecznym będzie rozbrzmiewał sygnał alarmowy, dopóki napięcie wsteczne nie zostanie usunięte. Zabezpieczenie przed zbyt niskim napięciem wyłączy obciążenie, gdy napięcie spadnie poniżej ustawionego limitu. Dostępna jest funkcja Go/NoGo do ciągłego monitorowania wyników testów.

Gdy wynik testu wykracza poza ustalony zakres limitów, na wyświetlaczu pojawi się wskazanie „No Go”, a sygnał „No Go” może zostać wysłany przez interfejs D-SUB w celu sterowania urządzeniami zewnętrznymi. Ta funkcja Go/NoGo jest dostępna w trybie CC, CV i CR. W trybie „Program” można edytować 12 programów, z których każdy zawiera 10 pamięci ustawień panelu, w celu tworzenia procedur roboczych dla powtarzalnych testów. Po wykonaniu programu na ekranie wyświetlane są wyniki wszystkich etapów testu wraz z ocenami Go/NoGo.

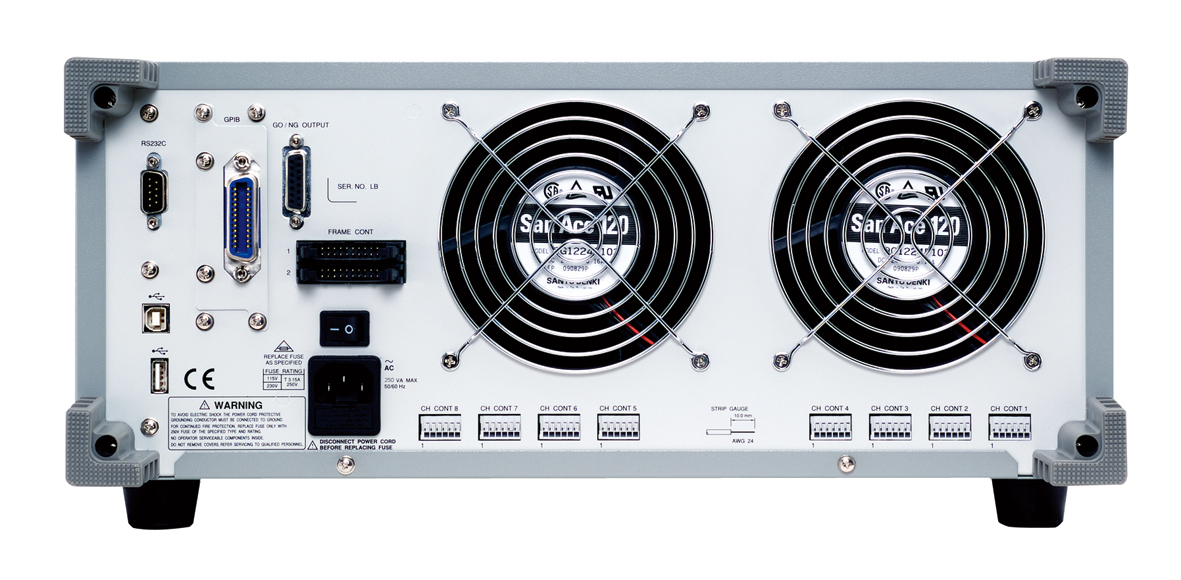

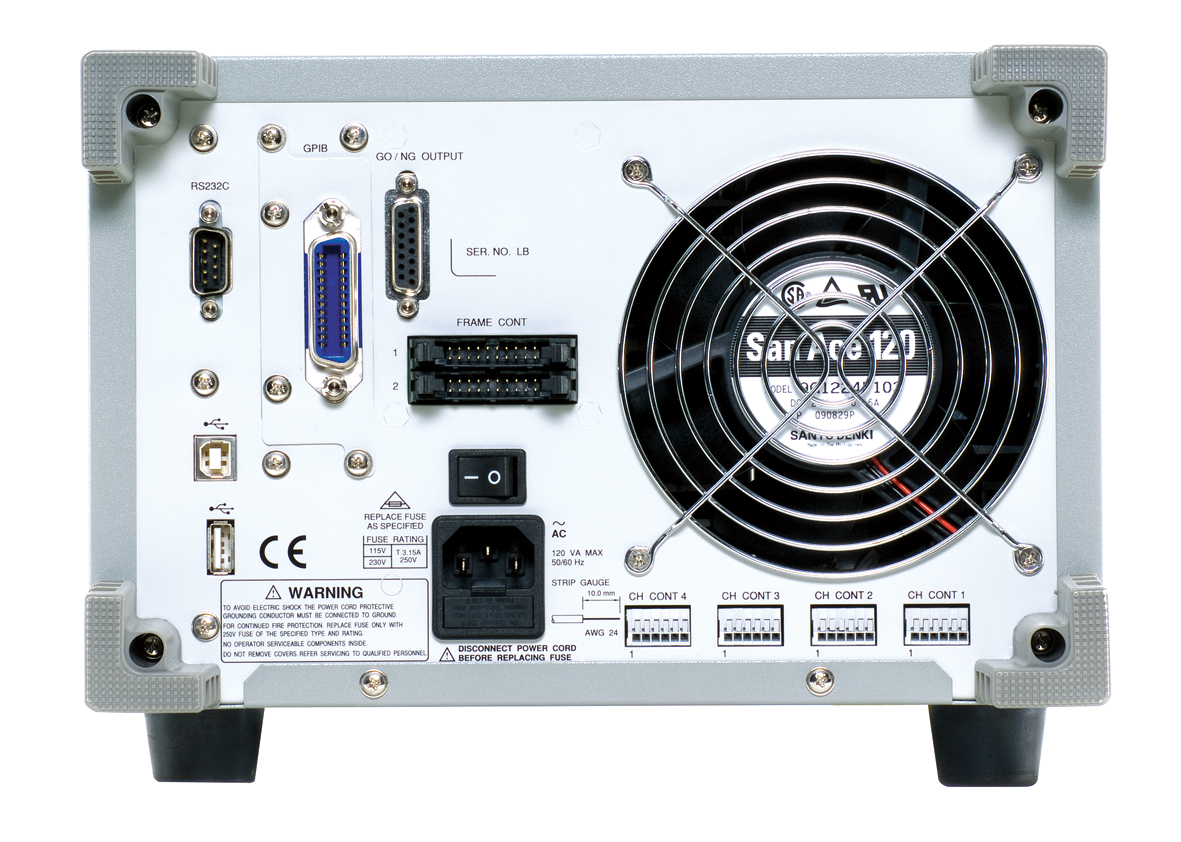

W celu zapewnienia sterowania zewnętrznego i konfiguracji systemu seria PEL-2000A jest standardowo wyposażona w interfejsy USB i RS-232, a opcjonalnie w interfejsy LAN oraz GPIB. Sterownik LabView oraz oprogramowanie komputerowe do rejestracji danych są obsługiwane dla wszystkich dostępnych interfejsów. Każdy kanał posiada na tylnym panelu analogowe złącze sterujące/monitorujące, służące do zewnętrznego włączania i wyłączania obciążenia oraz do zewnętrznego monitorowania prądu i napięcia wejściowego obciążenia.
