| Kategoria |
Parametr |
| Model |
ODP8353 |
| Output Ratings |
4 (niezależnie sterowane kanały) |
| Napięcie / Prąd |
CH1: 30 V / 5 A, maks. 90 W stałej mocy wyjściowej
CH2: 30 V / 5 A, maks. 90 W stałej mocy wyjściowej
CH3: 24 V / 3 A, maks. 24 W stałej mocy wyjściowejCH3: 24 V / 3 A, maks. 24 W stałej mocy wyjściowej |
| CH1, CH2 równolegle |
60 V / 5 A, maks. 180 W stałej mocy wyjściowej |
| CH1, CH2 szeregowo |
30 V / 10 A, maks. 180 W stałej mocy wyjściowej |
| Maksymalna moc wyjściowa |
228 W |
Specyfikacje poniżej zakładają, że przyrząd pracował nieprzerwanie przez co najmniej 30 minut w określonej temperaturze roboczej.
| Kategoria |
Parametr |
| Model |

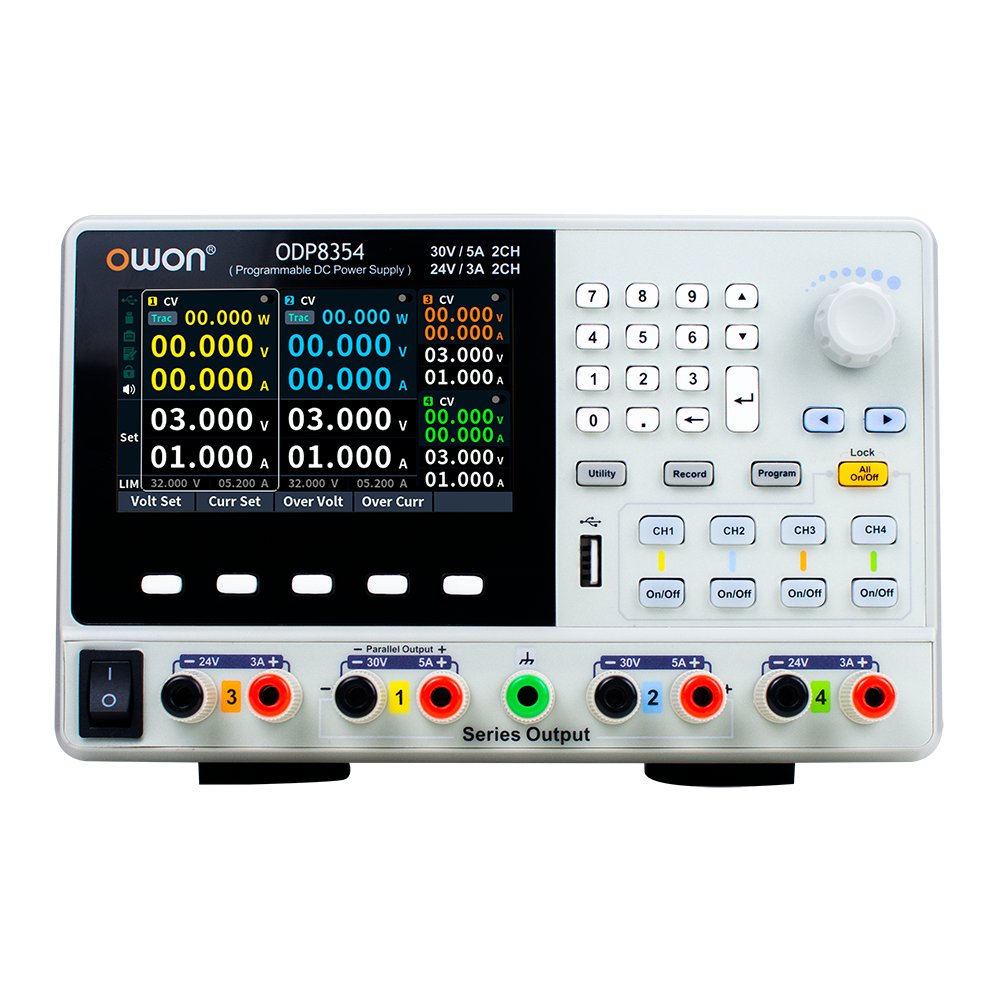

ODP8354 |
| Ustawienia – Rozdzielczość |
1 mV / 1 mA |
| Odczyt (Read Back) – Rozdzielczość |
1 mV / 1 mA |
Dokładność ustawień
(w ciągu 12 miesięcy, 25 °C ±5 °C) |
Napięcie: Niezależne: ±(0,03% odczytu +10) mV; Równoległe: ±(0,03% odczytu +10) mV; Szeregowe: ±(0,06% odczytu +20) mV
Prąd: Niezależne: ±(0,1% odczytu +5) mA; Równoległe: ±(0,2% odczytu +20) mA; Szeregowe: ±(0,1% odczytu +5) mA |
Dokładność odczytu
(25 °C ±5 °C) |
Napięcie: Niezależne: ±(0,03% odczytu +10) mV; Równoległe: ±(0,03% odczytu +10) mV; Szeregowe: ±(0,06% odczytu +20) mV
Prąd: Niezależne: ±(0,1% odczytu +5) mA; Równoległe: ±(0,2% odczytu +10) mA; Szeregowe: ±(0,1% odczytu +5) mA |
Szum i tętnienia*
(20 Hz – 20 MHz) |
Napięcie (p-p): Niezależne: ≤5 mVp-p; Równoległe: ≤5 mVp-p; Szeregowe: ≤10 mVp-p
Napięcie (rms): ≤1 mVrms
Prąd (rms): Niezależne: ≤5 mArms; Równoległe: ≤10 mArms; Szeregowe: ≤5 mArms |
| Regulacja obciążenia |
Napięcie: Niezależne: ≤0,01% +5 mV; Równoległe: ≤0,01% +50 mV; Szeregowe: ≤0,01% +50 mV |
| Regulacja |
Napięcie: ≤0,01% +3 mV
Prąd: ≤0,01% +3 mA |
| Współczynnik temperaturowy odczytu |
Napięcie: 100 ppm/°C
Prąd: 200 ppm/°C |
| Pamięć wyjścia programowalnego |
1 M punktów; 100 grup |
| Ustawianie czasu |
Sekunda |

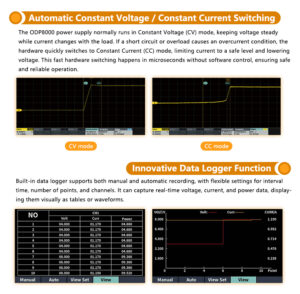

| Funkcja rejestracji danych |
10 tys. grup danych (napięcie, prąd, moc) |
| Temperatura pracy |
0 – 40 °C |

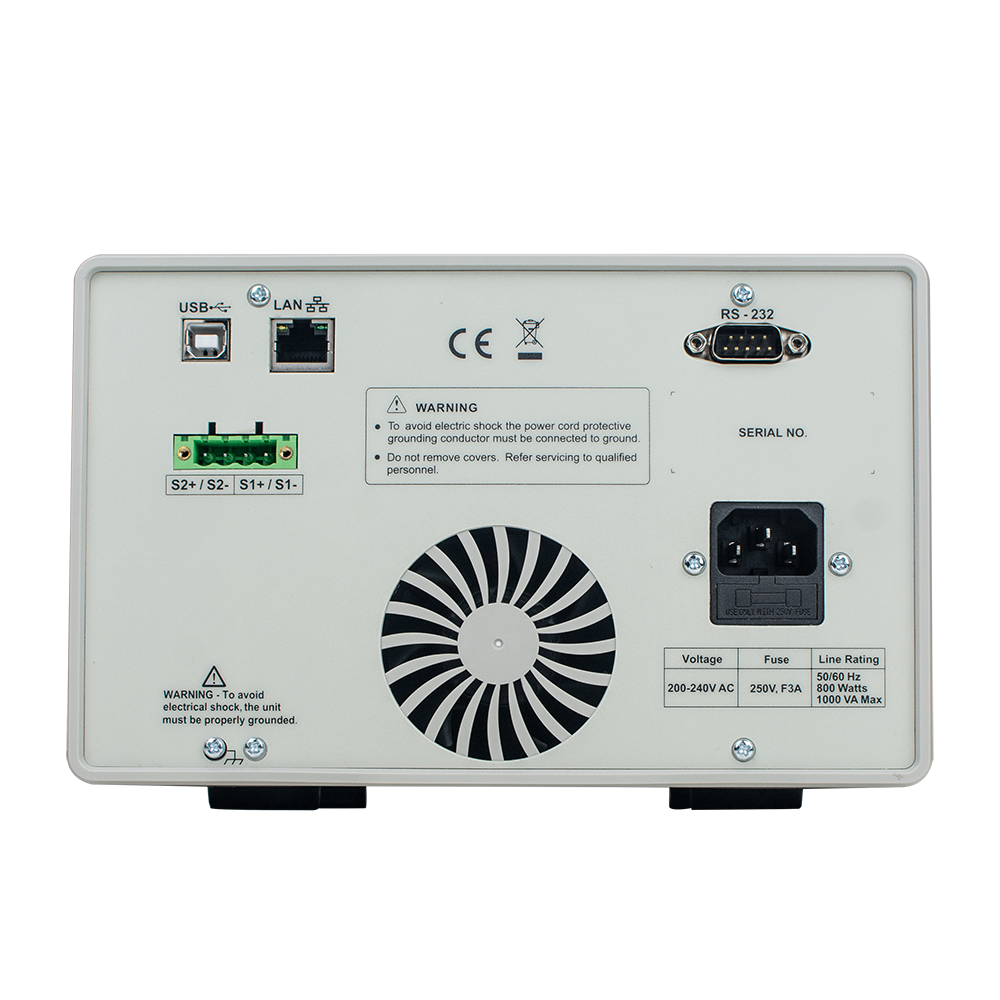

| Porty |

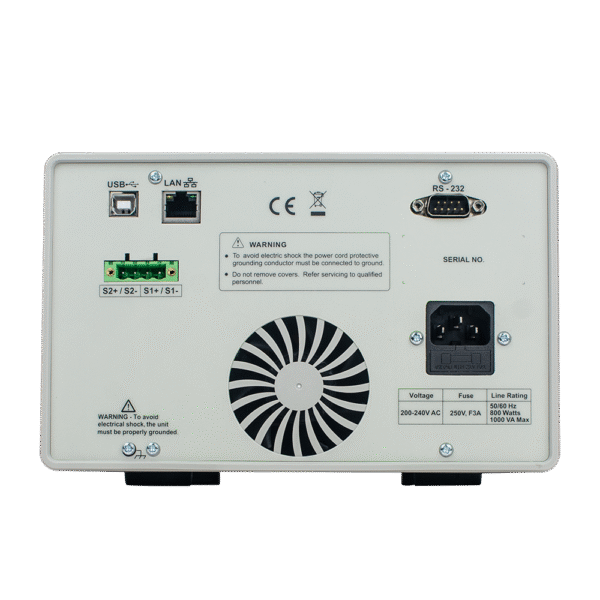

USB Host, USB Device, RS232, LAN; obsługa protokołu USB TMC |
| Wyświetlacz |
4,3-calowy IPS LCD |
| Wymiary |
290 mm (S) × 130 mm (W) × 212 mm (G) |
| Masa urządzenia |
≈9 kg |
*Szerokość pasma szumu: 20 MHz; szerokość pasma tętnień: 1 MHz; do wyjścia podłączyć kondensator elektrolityczny 10 µF równolegle z kondensatorem ceramicznym 0,1 µF podczas testu.
