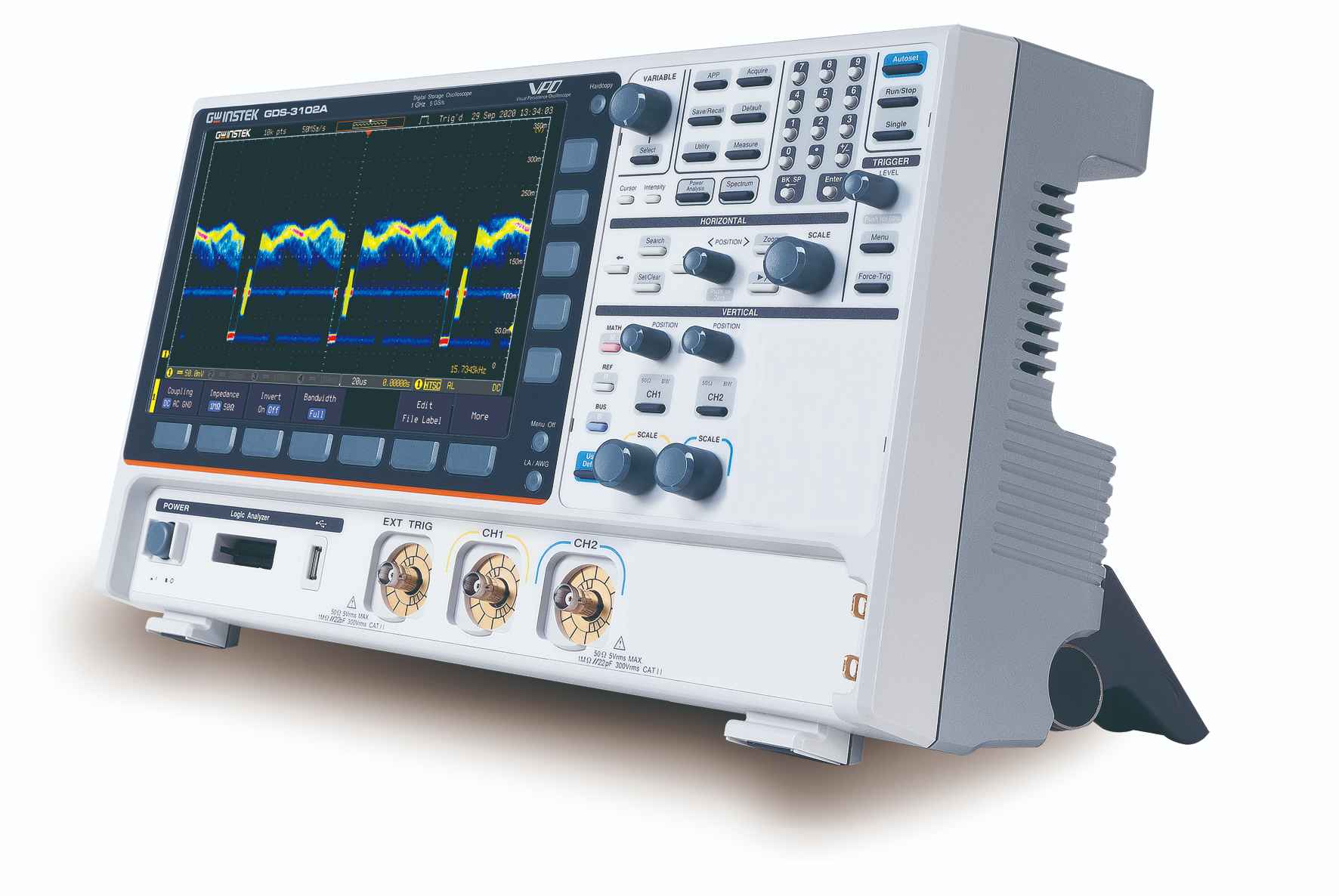

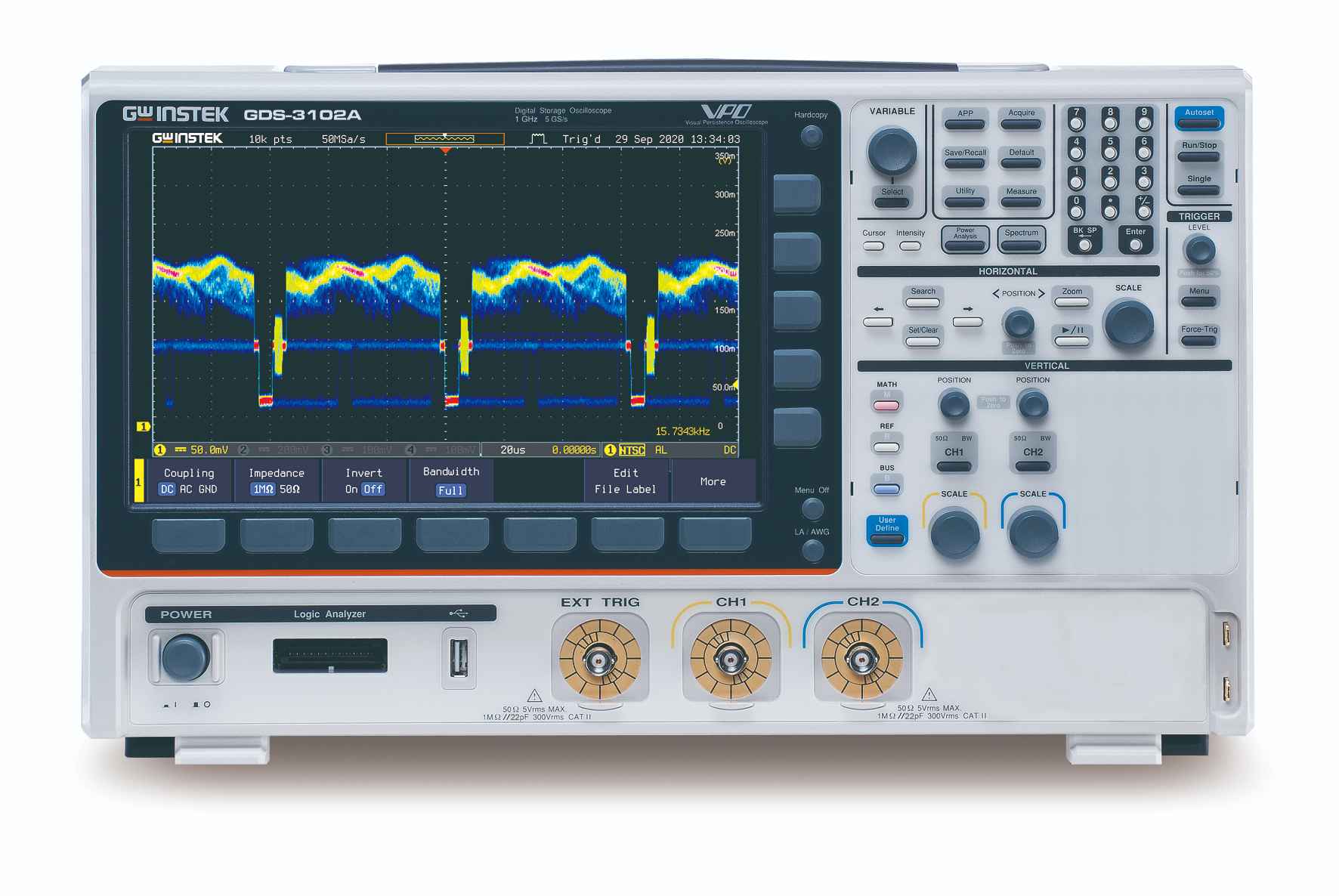

Cyfrowe oscyloskopy pamięciowe GDS-3000A są dostępne w wersjach 1 GHz z opcjami analizatora logicznego z dwoma, czterema i 16 kanałami. Seria charakteryzuje się długością pamięci każdego kanału do 200 Mpts; częstotliwością próbkowania 5 GSa/s dla połowy kanałów i 2,5 GSa/s dla wszystkich kanałów. Wyświetlacz ma przekątną 10,2 cala (259 mm) TFT LCD i zapewnia tryb wyświetlania kolorowego.
Dokładne pozyskiwanie i analiza sygnałów
GDS-3000A wzmacnia wiele funkcji i specyfikacji wymaganych do pomiarów oscyloskopowych, w tym głębokość pamięci do 200 Mpts na kanał. Zaletą długiej pamięci jest to, że pozwala ona użytkownikom utrzymać wysoką częstotliwość próbkowania nawet przy niskich ustawieniach czasu; częstotliwość aktualizacji przebiegu wynosi do 200 000 wfm/s, a pamięć segmentowa może przechwycić i analizować do 490 000 segmentów.
W celu pomiaru GDS-3000A zawiera funkcję precyzyjnej skali, która pozwala użytkownikom na precyzyjne dostrojenie skali pionowej zgodnie z wymaganiami, aby osiągnąć pomiar w pełnej skali i poprawić dokładność pomiaru. Dzięki dużemu wyświetlaczowi o przekątnej 10,2 cala (259 mm) i metodzie akwizycji w trybie wysokiej rozdzielczości możliwe jest uzyskanie sygnałów o niskim poziomie szumów podczas pomiarów o dużej szerokości pasma.
Ponadto seria jest wyposażona w wybór impedancji wejściowej 1 MΩ i 50 Ω, które można ustawić zgodnie z różnymi wymaganiami pomiarowymi DUT, aby uzyskać efekt dopasowania impedancji. Funkcja wyszukiwania pozwala szybko znaleźć sygnały spełniające warunki zgodnie z potrzebami testu. Funkcja zaznaczania kursorem pozwala użytkownikom na wyraźną obserwację napięcia (lub prądu), czasu i danych delta każdego punktu mierzonego przez kursor. Dzięki funkcji wskaźnika zmierzony zakres jest wyświetlany w określonej sekcji przebiegu.
Pomiar w dwóch dziedzinach
Do pomiaru w dziedzinie częstotliwości urządzenie jest wyposażone w dwukanałowy analizator widma, który pozwala użytkownikom na jednoczesny pomiar i analizę sygnałów w dziedzinie częstotliwości dwóch kanałów. Urządzenie jest również wyposażone w funkcję spektrogramu, która pozwala użytkownikom łatwo obserwować złożone fluktuacje w dziedzinie częstotliwości, które są proporcjonalnie rozkładane na proste fale nakładające się na siebie, aby zrozumieć rozkład siły sygnału. Klawisze programowe pozwalają użytkownikom na bardziej intuicyjne ustawienia obsługi, co może poprawić wydajność pomiaru.
13 zestawów pomiarów zasilaczy impulsowych
GDS-3000A zapewnia bogaty zestaw elementów pomiarowych do testowania zasilaczy impulsowych. Dostępne elementy testowe zasilacza obejmują elementy analizy wejścia prądu przemiennego: jakość zasilania, harmoniczne, prąd rozruchowy; wymagane elementy testowe analizy wyjścia prądu stałego: tętnienia/szumy, analiza odpowiedzi przejściowej, włączanie/wyłączanie, sprawność; odpowiedź pętli sterującej (Bode) i PSRR (współczynnik tłumienia zakłóceń zasilania); kompletne elementy analizy komponentów przełączających: modulacja, straty przełączania, SOA (obszar bezpiecznej pracy) oraz analiza magnetyczna: krzywa B-H. Z jednej strony GDS-3000A znajduje się zasilacz dla sond prądowych 50 MHz (GCP-530) i 100 MHz (GCP-1030). Funkcja ta pozwala użytkownikom zaoszczędzić na kosztach zakupu zasilacza do sond prądowych i zmniejsza obciążenie związane z przenoszeniem zasilacza podczas podróży.
GDS-3000A jest standardowo wyposażony w dwukanałowy generator przebiegów arbitralnych 25 MHz oraz funkcję analizy odpowiedzi częstotliwościowej. FRA posiada funkcję ładowania, która umożliwia załadowanie wielu wyników pomiarów FRA w celu porównania. Klawisze skrótów definiowane przez użytkownika umożliwiają tworzenie własnych skrótów klawiszowych. Korzystanie z klawiszy skrótów może poprawić wydajność pomiarów.
GDS-3000A oferuje bogate interfejsy komunikacyjne. Oprócz powszechnie używanych portów USB Host, USB Device i LAN, posiada również bardzo stabilny interfejs RS232 oraz opcjonalny interfejs GPIB.
