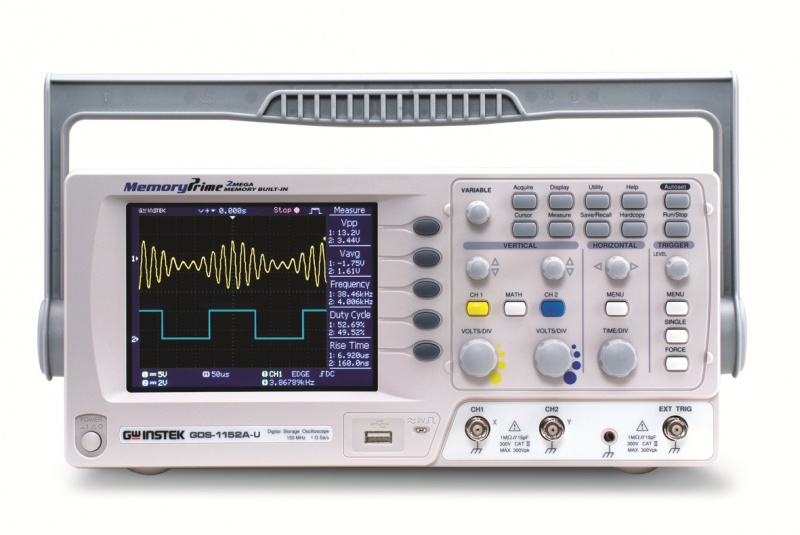

Opis produktu – Oscyloskop cyfrowy GDS-1102A-U 2x100MHz 1GSa/s, pamięć 2M – rejestrator
GDS1102A-U NOWOŚĆ – DODATKOWE FUNKCJE
Parametry które wyróżniają oscyloskopy serii GDS100A-U od konkurencji:
- Pamięć 2M – Technologia MemoryPrime *.
- Funkcja GO/NoGO
- Funkcja Data Logger – rejestrator
- Wielojęzyczne menu i pomoc dostępne również w języku polskim
- Czułość: 2mV/dz. -10V/dz.; dokładność: +/- 3%xodczyt+0.1dz. +1mV
- Funkcje matematyczne: Dodawanie, Odejmowanie, Mnożenie, FFT, FFT rms
- Funkcja Autoset
- FFT Zoom
- Zakres podstawy czasu: 1nS – 50S/dz. (1-2-5 krok); Roll: 50ms/dz.-50s/dz.
- Pomiary oraz kursory: 27 Automatycznych pomiarów
- Zapis/ponowny odczyt 17 ustawień i przebiegów
- Interfersy USB host/device (standard Pictbridge)
- Menu i pomoc w języku polskim
- Wieczysta gwarancja
Nowa seria oscyloskopów GDS1000A-U została wyposażona w dodatkowe funkcje:
* Technologia MemoryPrime zastosowana w serii GDS1000A-U rozwiązuje problem krótkiej pamięci oscyloskopów. GDS1000A-U umożliwiają wyświetlanie kompletnego sygnału z wszystkimi szczegółami utrzymując wysokie próbkowanie w całym zakresie podstawy czasu bez pogorszenia jakości. Oscyloskop przy próbkowaniu 1GSa/s może pracować w zakresie podstawy czasu od 100us/dz. – 25ns/dz.
Funkcja Go/NoGo – umożliwia ustalenie granic oraz monitoring przebiegu.
Funkcja Data Logger – rejestrator. Rejestrowane dane zapisywane sa bezpośrednio na pamięci flash poprzez port USB. Rejestracja nie jest ograniczona czasowo ułatwia użytkownikowi prace oraz analizę niespodziewanych przebiegów.
Model GDS-1102A-U
Charakterystyka:
- Wyłącznie w naszej ofercie wielojęzyczne menu i pomoc języku polskim
- Funkcja GO/NoGO
- Funkcja Data Logger – rejestrator
- Pasmo DC-100 MHz (-3dB) czas narastania <3,5ns
- Kanały 2
- Czułość: 2mV/dz. -10V/dz.; dokładność: +/- 3%xodczyt+0.1dz. +1mV
- Sprzężenie: AC, DC & Uziemienie
- Impedancja wejściowa: 1Mohm +/-2%, 15pF
- Funkcje matematyczne: Dodawanie, Odejmowanie, Mnożenie, Dzielenie, FFT, FFT rms, FFTzoom
Akwizycja:
- 1GSa/s próbkowanie w czasie rzeczywistym oraz 25GSa/s próbkowanie w czasie ekwiwalentnym
- Rozdzielczość pionowa: 8 bitów
- Pamięć 2M na kanał – Technologia MemoryPrime *
- Wykrywanie wartości szczytowej 10ns (500ns/dz.-50s/dz.)
- Tryby akwizycji: Normal, Peak Detect, Uśrednianie
- Uśrednianie: 2, 4, 8, 16, 32, 64, 128, 256
Podstawa czasu:
- Zakres podstawy czasu: 1nS – 50S/dz. (1-2-5 krok); Roll: 50ms/dz.-50s/dz.
- Tryby: Okno, Okno zoom, Główny, Roll, X-Y
- Dokładność: +/- 0,01 %
- Pre-Trig. 10dz. max.
- Post-Trig. 1000dz.
Wyzwalanie:
- Źródło: CH1, CH2, Line, EXT
- Tryby: Auto, Normal, Single, TV, Edge, Pulse Width
- Sprzężenie: AC, DC, LF rej., HF rej., Noise rej.
Wyzwalanie zewnętrzne:
- Zakres: +/- 15V
- Czułość: DC-25MHz: 50mV; 25M-100MHz: 100mV
- Wejście max: 300V (DC+AC peak), KATII
Pomiary oraz kursory: 27 Automatycznych pomiarów
- Napięcie: Vpp, Vamp, Vavg, Vrms, Vhi, Vlo, Vmax, Vmin, Narastanie Preshoot/Overshoot, Opadanie Preshoot/Overshoot,
- Czas: Częstotliwość, Okres, Narastanie, Opadanie, Szerokość dodatnia, Szerokość ujemna, Współczynnik wypełnienia,
- Pomiar Opóźnienia: 8 pomiarów opóźnienia
- Kursory: Napięcie, czas
- Automatyczny częstościomierz: rozdzielczość 6 cyfr; dokładność +/- 2%
Pozostałe informacje:
- Zapis/ponowny odczyt 17 ustawień i przebiegów z panelu przedniego
- Czytelny kolorowy wyświetlacz 5.6″ TFT (rozdzielczość 234×320), regulowany kontrast
- Interfejsy: USB komunikacja z PC/ USB device (kompatybilne z Pictbridge)
- Zapis na zewnętrznej pamięci USB, zapis obrazu (JPG, BMP) oraz przebiegów danych (CSV)
- 6-cyfrowy częstościomierz w czasie rzeczywistym
Oprogramowanie FreeWave umożliwia rejestracje przebiegu w formie filmu w formacie wmv. Pamięć wewnętrzna umożliwia zapis 17 przebiegów. Na wyświetlaczu w jednym momencie można wyświetlić dwa zapisane przebiegi oraz dwa aktualne.
- Sterowniki LABVIEW
- Klasa energetyczna „A+”
- Waga: 2,5kg
- Wymiary: 310(szer.)x140(głęb.)x142(wys.)
Wyposażenie standardowe:
- Przewód zasilający
- Sondy oscylsokopowe – 2szt.
- Instrukcja obsługi w języku polskim oraz angielskim
- Oprogramowanie
- Certyfikt kalibracji producenta
Serwis gwarancyjny i pogwarancyjny Merazet SA
Seria GDS-1000-U oferuje oscyloskopy cyfrowe 100MHz, 70MHz i 50MHz z kolorowymi wyświetlaczami TFT LCD o przekątnej 5,7″. Dzięki dwóm trybom próbkowania, długości rekordu 4000 punktów, szybkości próbkowania w czasie rzeczywistym 250MSa/s i szybkości próbkowania ET 25GSa/s, oscyloskopy serii GDS-1000-U zapewniają doskonałą równowagę między długością pamięci a szybkością próbkowania. Inne ważne cechy obejmują przyjazne dla użytkownika menu, kompaktowe rozmiary, ergonomiczną konstrukcję, host USB do połączenia z komputerem PC i obsługę portu urządzenia USB. Seria GDS-1000-U została zaprojektowana tak, aby sprostać najbardziej wymagającym wymaganiom inżynieryjnym i budżetowym.
interfejs USB i rejestrator danych
 |
||
|
Port hosta USB z przodu znacznie zwiększa możliwości przechowywania danych produktu. Duża ilość danych, w tym zrzut ekranu, przebieg i konfiguracja panelu, może być łatwo zapisana na popularnym dysku flash. Port urządzenia USB z tyłu produktu przesyła obraz ekranu i surowe dane przebiegu do komputera, a także umożliwia zdalne sterowanie serią GDS-1000-U z komputera. Co więcej, rejestrator danych może kontynuować monitorowanie sygnałów wejściowych i zapisywanie ich danych przebiegu na dysku flash USB, gdy spełnione są warunki wyzwalania, oszczędzając użytkownikom wysiłku związanego z ręcznym śledzeniem sygnałów i umożliwiając im późniejszą analizę i obserwację danych przebiegu. |
ZAPIS PRZEBIEGU FALI I AUTOMATYCZNY POMIAR
 |
||
|
Łącznie 15 przebiegów można zapisać w pamięci, aby wyświetlić je w późniejszym czasie. Dwa zapisane przebiegi referencyjne i dwa przebiegi bieżące mogą być porównywane na ekranie w tym samym czasie. Wszystkie pomiary związane z czasem i napięciem sygnału mogą być wyświetlane na ekranie jednocześnie w czasie rzeczywistym poprzez naciśnięcie przycisku Measure. |
SOPHISTICATED MEASUREMENT FUNCTIONS
 |
||
| Różne tryby akwizycji i 19 funkcji automatycznego pomiaru pomagają w dokładnym pomiarze charakterystyk przebiegów. Zaawansowana funkcja automatycznego ustawiania umożliwia serii GDS-1000-U automatyczne przechwytywanie i szybkie wyświetlanie przebiegów. Funkcje arytmetyczne i FFT informują użytkownika o aktualnych wynikach pomiarów w czasie rzeczywistym. Przy niewielkim wysiłku, seria GDS-1000-U może dostarczyć właściwych informacji o testach. |
ZWIĘKSZONE WYJŚCIE SYGNAŁU CAL
 |
||
| Seria GDS-1000-U posiada ulepszony sygnał kalibracyjny 1 kHz. Jego częstotliwość wyjściowa jest regulowana w zakresie od 1 kHz do 100 kHz i ma regulowany cykl pracy 5% ~ 95%. Dzięki elastycznemu wyjściu, wyjście kalibracyjne może być również używane jako podstawowy generator sygnału do innych zastosowań. |
Funkcja GO/NOGO
 |
 |
|
|
Funkcja testowania Go/NoGo sprawdza, czy przychodzący sygnał narusza szablon zdefiniowany przez użytkownika. Użytkownicy mogą łatwo zdefiniować ten szablon, ustawiając współczynnik tolerancji w celu określenia warunków naruszenia. Testowanie Go/NoGo może albo kontynuować zliczanie liczby naruszeń, albo zatrzymać testowanie, gdy warunki naruszenia zostaną spełnione. |
||
FUNKCJA WYŁĄCZANIA AUTOSETU
 |
||
| Do celów edukacyjnych instruktorzy mogą nie chcieć używać funkcji Autoset w DSO podczas nauczania obsługi oscyloskopów. W serii GDS-1000-U funkcja automatycznego ustawiania może być wyłączona, umożliwiając uczniom ręczną obsługę funkcji oscyloskopu w celu dalszego wzbogacenia ich doświadczenia edukacyjnego. |
OPROGRAMOWANIE PC FREEWAVE
 |
||
| Oprogramowanie do zdalnego sterowania i monitorowania DSO Freewave jest w pełni obsługiwane dla DSO serii GDS-1000-U i jest dostępne bezpłatnie na stronie internetowej GW Instek. Freewave umożliwia zdalne monitorowanie DSO, przechwytywanie danych przebiegu, a nawet wykonywanie zrzutów ekranu. Poprzez połączenie USB, Freewave jest w stanie zapewnić monitorowanie i kontrolę w czasie zbliżonym do rzeczywistego. Elastyczne opcje zapisu umożliwiają przechwytywanie danych do późniejszej analizy i obserwacji. Obrazy ekranu mogą być przechwytywane do formatu bitmapy lub jpeg. Dane kształtu fali mogą być zapisywane w formacie CSV w celu manipulacji arkuszem kalkulacyjnym lub analizy komputerowej. Przebiegi fal mogą być również zapisywane jako filmy AVI w celu obserwacji zmian sygnału w czasie. |
GWARANTOWANA OCHRONA
 |
||
| Zapewniając program globalnej dożywotniej gwarancji dla serii cyfrowych oscyloskopów magazynujących GDS-1000-U, wierzymy, że możesz mieć taką samą pewność, jak my, co do jakości każdego DSO GDS-1000-U. Kupując GDS-1000-U, możesz mieć pewność, że otrzymasz bardzo ekonomiczny, wymagający niewielkiej konserwacji, wysokiej jakości oscyloskop DSO wspierany przez program dożywotniej gwarancji. Program dożywotniej gwarancji gwarantuje klientom wsparcie niezależnie od ich lokalizacji. Klienci otrzymają co najmniej 5 lat pełnego wsparcia, nawet po zakończeniu produkcji. Aby uzyskać więcej szczegółów i obowiązujących warunków dotyczących programu LifeTime Service, odwiedź stronę internetową GW Instek www.gwinstek.com/llw lub skonsultuj się z najbliższym dystrybutorem. |
