GDS1052A-U NOWOŚĆ – DODATKOWE FUNKCJE
Parametry które wyróżniają oscyloskopy serii GDS100A-U od konkurencji:
- Pamięć 2M – Technologia MemoryPrime *.
- Funkcja GO/NoGO
- Funkcja Data Logger – rejestrator
- Wielojęzyczne menu i pomoc dostępne również w języku polskim
- Czułość: 2mV/dz. -10V/dz.; dokładność: +/- 3%xodczyt+0.1dz. +1mV
- Funkcje matematyczne: Dodawanie, Odejmowanie, Mnożenie, FFT, FFT rms
- Funkcja Autoset
- FFT Zoom
- Zakres podstawy czasu: 1nS – 50S/dz. (1-2-5 krok); Roll: 50ms/dz.-50s/dz.
- Pomiary oraz kursory: 27 Automatycznych pomiarów
- Zapis/ponowny odczyt 17 ustawień i przebiegów
- Interfersy USB host/device (standard Pictbridge)
- Menu i pomoc w języku polskim
- Wieczysta gwarancja
Nowa seria oscyloskopów GDS1000A-U została wyposażona w dodatkowe funkcje:
* Technologia MemoryPrime zastosowana w serii GDS1000A-U rozwiązuje problem krótkiej pamięci oscyloskopów. GDS1000A-U umożliwiają wyświetlanie kompletnego sygnału z wszystkimi szczegółami utrzymując wysokie próbkowanie w całym zakresie podstawy czasu bez pogorszenia jakości. Oscyloskop przy próbkowaniu 1GSa/s może pracować w zakresie podstawy czasu od 100us/dz. – 25ns/dz.
Funkcja Go/NoGo – umożliwia ustalenie granic oraz monitoring przebiegu.
Funkcja Data Logger – rejestrator. Rejestrowane dane zapisywane sa bezpośrednio na pamięci flash poprzez port USB. Rejestracja nie jest ograniczona czasowo ułatwia użytkownikowi prace oraz analizę niespodziewanych przebiegów.

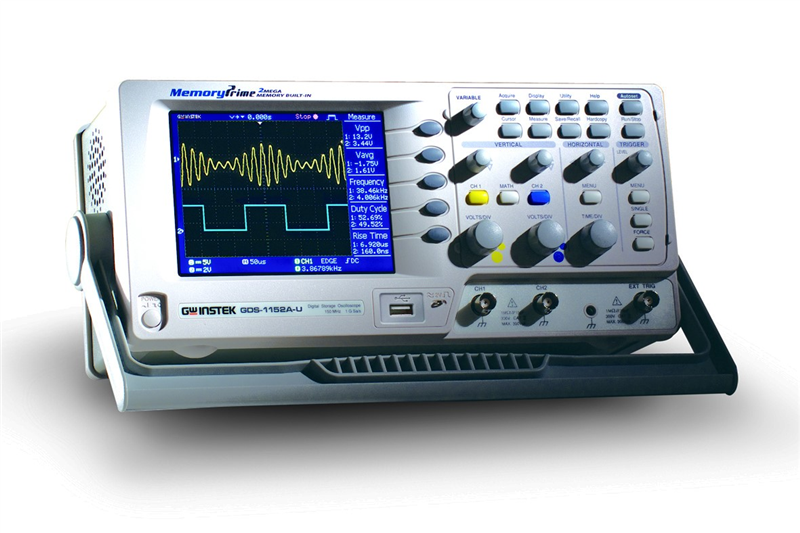

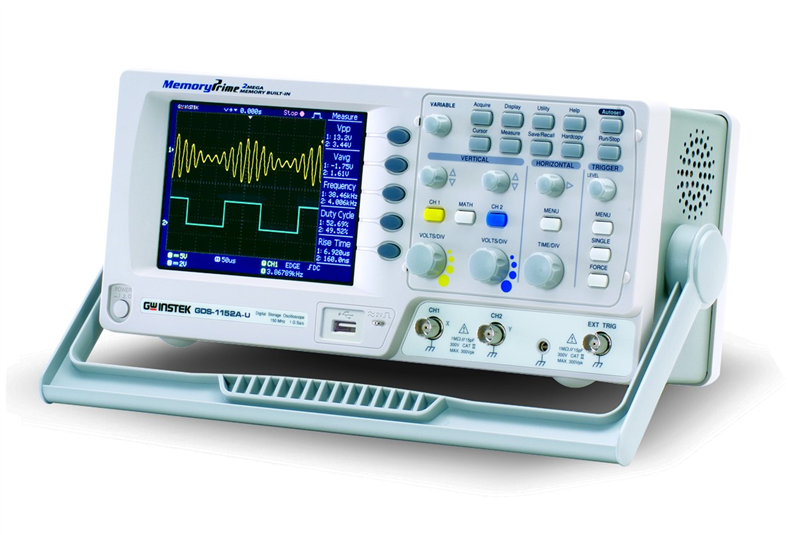

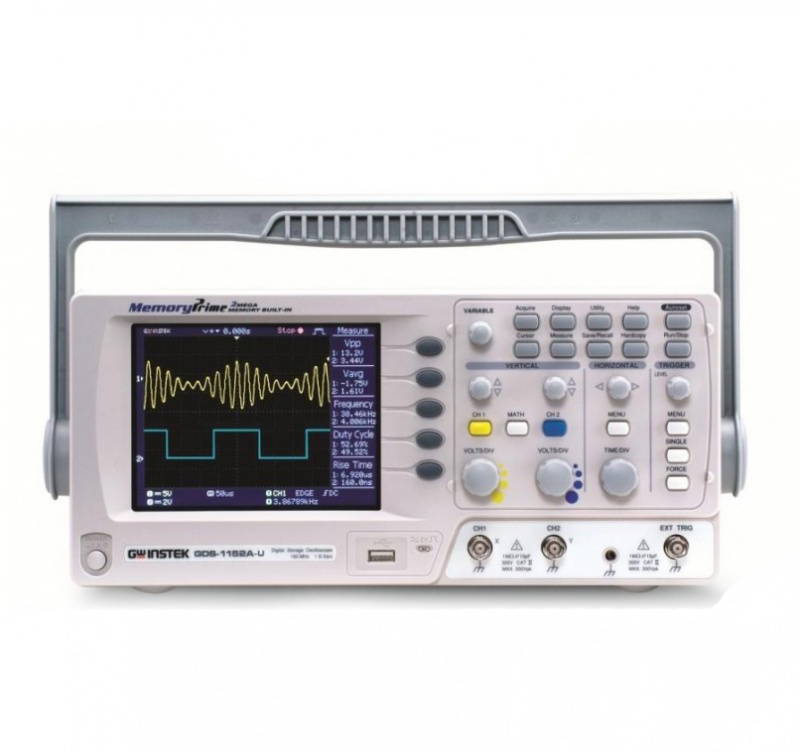

Model GDS-1152A-U
Charakterystyka:
- Wyłącznie w naszej ofercie wielojęzyczne menu i pomoc języku polskim
- Funkcja GO/NoGO
- Funkcja Data Logger – rejestrator
- Pasmo DC-150 MHz (-3dB) czas narastania <2,3ns
- Kanały 2
- Czułość: 2mV/dz. -10V/dz.; dokładność: +/- 3%xodczyt+0.1dz. +1mV
- Sprzężenie: AC, DC & Uziemienie
- Impedancja wejściowa: 1Mohm +/-2%, 15pF
- Funkcje matematyczne: Dodawanie, Odejmowanie, Mnożenie, Dzielenie, FFT, FFT rms, FFTzoom
Akwizycja:
- 1GSa/s próbkowanie w czasie rzeczywistym oraz 25GSa/s próbkowanie w czasie ekwiwalentnym
- Rozdzielczość pionowa: 8 bitów
- Pamięć 2M na kanał – Technologia MemoryPrime *
- Wykrywanie wartości szczytowej 10ns (500ns/dz.-50s/dz.)
- Tryby akwizycji: Normal, Peak Detect, Uśrednianie
- Uśrednianie: 2, 4, 8, 16, 32, 64, 128, 256
Podstawa czasu:
- Zakres podstawy czasu: 1nS – 50S/dz. (1-2-5 krok); Roll: 50ms/dz.-50s/dz.
- Tryby: Okno, Okno zoom, Główny, Roll, X-Y
- Dokładność: +/- 0,01 %
- Pre-Trig. 10dz. max.
- Post-Trig. 1000dz.
Wyzwalanie:
- Źródło: CH1, CH2, Line, EXT
- Tryby: Auto, Normal, Single, TV, Edge, Pulse Width
- Sprzężenie: AC, DC, LF rej., HF rej., Noise rej.
- Wyzwalanie zewnętrzne:
- Zakres: +/- 15V
- Czułość: DC-25MHz: 50mV; 25M-100MHz: 100mV
- Wejście max: 300V (DC+AC peak), KATII
Pomiary oraz kursory: 27 Automatycznych pomiarów
- Napięcie: Vpp, Vamp, Vavg, Vrms, Vhi, Vlo, Vmax, Vmin, Narastanie Preshoot/Overshoot, Opadanie Preshoot/Overshoot,
- Czas: Częstotliwość, Okres, Narastanie, Opadanie, Szerokość dodatnia, Szerokość ujemna, Współczynnik wypełnienia,
- Pomiar Opóźnienia: 8 pomiarów opóźnienia
- Kursory: Napięcie, czas
- Automatyczny częstościomierz: rozdzielczość 6 cyfr; dokładność +/- 2%
Pozostałe informacje:
- Zapis/ponowny odczyt 17 ustawień i przebiegów z panelu przedniego
- Czytelny kolorowy wyświetlacz 5.6″ TFT (rozdzielczość 234×320), regulowany kontrast
- Interfejsy: USB komunikacja z PC/ USB device (kompatybilne z Pictbridge)
- Zapis na zewnętrznej pamięci USB, zapis obrazu (JPG, BMP) oraz przebiegów danych (CSV)
- 6-cyfrowy częstościomierz w czasie rzeczywistym
- Oprogramowanie FreeWave umożliwia rejestracje przebiegu w formie filmu w formacie wmv. Pamięć wewnętrzna umożliwia zapis 17 przebiegów. Na wyświetlaczu w jednym momencie można wyświetlić dwa zapisane przebiegi oraz dwa aktualne.
- Sterowniki LABVIEW
- Klasa energetyczna „A+”
- Waga: 2,5kg
- Wymiary: 310(szer.)x140(głęb.)x142(wys.)
Wyposażenie standardowe:
- Przewód zasilający
- Sondy oscylsokopowe – 2szt.
- Instrukcja obsługi w języku polskim oraz angielskim
- Oprogramowanie
- Certyfikt kalibracji producenta
Serwis gwarancyjny i pogwarancyjny Merazet SA
PictBridge Printer Supported
 |
GDS-1000A-U to jeden z niewielu dostępnych obecnie na rynku systemów DSO, który może zapewnić pełne zdalne sterowanie lub przechwytywanie danych za pośrednictwem interfejsu USB. Seria GDS-1000A-U obsługuje również PictBridge, umożliwiając drukowanie bezpośrednio na drukarce bez skomplikowanej konfiguracji. Po podłączeniu do drukarki kompatybilnej z PictBridge za pomocą kabla USB, drukowanie jest tak proste, jak naciśnięcie przycisku. |
Szybkie oznaczanie i wyszukiwanie pozycji w poziomie
 |
Technologia MemoryPrime pozwala na przechowywanie maksymalnie 2 mln punktów danych przebiegu. Dla inżynierów analiza znacznej ilości danych może być niezwykle trudnym zadaniem. Aby pomóc inżynierom w szybszej analizie przebiegów, zapewniamy funkcje poziomego pomijania stron i ustawiania znacznika czasu, pozwalając inżynierom w pełni wykorzystać głębokość pamięci 2M. |
Automatyczne bramkowanie pomiarów
 |
Wbudowana funkcja Autoset w oscyloskopie cyfrowym zapewnia inżynierom niezwykłą wygodę. Ze względu na złożoność funkcji produktu, tradycyjne informacje o automatycznym pomiarze są niewystarczające dla współczesnych potrzeb pomiarowych. Nowa funkcja bramkowania kursora umożliwia oznaczenie obszaru kursorami do automatycznego pomiaru. |
Ustawienie elastycznego współczynnika sondy
 |
Na rynku dostępna jest obecnie szeroka gama sond testowych, takich jak sondy pasywne, różnicowe i elektryczne. Współczynnik tłumienia każdego typu sondy również znacznie się różni. Aby zapewnić kompatybilność, sonda GDS-1000A-U obsługuje współczynniki tłumienia od 0,1X do 2000X, a także sondy napięciowe i prądowe. |
O TECHNOLOGII MemoryPrime
 |
||
| Jakiej funkcji brakuje w większości oscyloskopów cyfrowych? Odpowiednia pojemność pamięci. Czy pojemność pamięci oscyloskopu DSO jest wystarczająca?
Dzięki 2 milionom punktów pamięci oscyloskop GDS-1000A-U może rejestrować znacznie więcej danych przebiegów w porównaniu z innymi oscyloskopami cyfrowymi w tym samym zakresie wydajności. Częstotliwość próbkowania 1GSa/s i pamięć 2M punktów odgrywają niezwykle ważną rolę w przechwytywaniu pojedynczych przebiegów. Prawidłowe ustawienie warunków wyzwalania pozwala na uzyskanie oczekiwanego przebiegu. Po wyzwoleniu i przechwyceniu pojedynczego przebiegu można sprawdzić i zobaczyć pojedyncze zdarzenie bez utraty szczegółowych informacji. DSO z wysoką częstotliwością próbkowania, ale krótką pamięcią, nie może wykonać zadania przechwytywania pojedynczego przebiegu tak dobrze, jak GDS-1000A-U. |
ŁATWY W UŻYCIU
 |
||
| W pełni funkcjonalny tryb akwizycji i 27 funkcji automatycznego pomiaru pomagają użytkownikom w dokładnym pomiarze parametrów przechwyconych przebiegów. Zaawansowana funkcja Auto-Set umożliwia serii GDS-1000A-U automatyczne przechwytywanie i szybkie wyświetlanie przebiegów. Dzięki funkcjom arytmetycznym, +, -, x, FFT, FFTrms i Zoom FFT. Seria GDS-1000A-U informuje użytkowników o wynikach pomiarów poprzez natychmiastową aktualizację wartości. Bez dodatkowych obliczeń, GDS-1000A-U może dostarczyć wystarczających informacji o testach. |
OPÓŹNIENIE OBSERWACJI WŁĄCZONE/WYŁĄCZONE
 |
||
| Dla wygody obserwacji i analizy przebiegu, GDS-1000A-U zawiera funkcje opóźnienia włączenia/wyłączenia, zwykle dostępne tylko w produktach wyższej klasy. Dzięki funkcji Delay On, sygnał może być obserwowany z przesunięciem punktu wyzwalania. Ta funkcja umożliwia rozszerzenie skali poziomej i skali przebiegu i wyśrodkowanie ich na punkcie opóźnienia, a nie na punkcie wyzwalania, umożliwiając szczegółową obserwację sygnału tam, gdzie jest to potrzebne. |
OBSERWACJA-ROZSZERZENIE PRZEZ GRUNT/ŚRODEK
 |
||
| W DSO, „Sprzężenie AC” jest zwykle używane do izolowania składowych AC sygnału poprzez blokowanie składowych DC. Jest to przydatne, aby zobaczyć sygnał z małym składnikiem AC, który jest przesunięty z dużym napięciem DC. Dzięki sprzężeniu AC w celu zablokowania napięcia DC, małe przebiegi AC mogą być obserwowane ze środka ekranu w celu pomiaru lub badania. Jednak obciążenie pojemnościowe w trybie sprzężenia AC może powodować zniekształcenie kształtu fali, ponieważ składowe o niskiej częstotliwości ulegają degradacji, czego należy unikać w zastosowaniach o krytycznej częstotliwości. Funkcje Expand by Ground i Center są wygodnymi narzędziami do rozszerzania przebiegu w pionie. Dzięki tej funkcji, skala pionowa przebiegu może być rozszerzona od odniesienia masy lub od środka ekranu bez powodowania obciążenia pojemnościowego. |
Pomiar FFT / FFTrms i Zoom FFT
 |
||
| Funkcja matematyczna FFT na oscyloskopie cyfrowym jest często używana do obserwacji składowych fundamentalnych i harmonicznych sygnału. Zazwyczaj tradycyjną jednostką FFT jest decybel (dB). Jednak przy użyciu dB trudno jest czasami zidentyfikować podstawową częstotliwość sygnału z zaszumionego widma. Dzięki funkcji FFTrms, seria GDS-1000A-U może wyraźnie wyświetlać podstawową częstotliwość uzyskanego przebiegu. Dzięki funkcji FFTrms, seria GDS-1000-A-U może wyraźnie wyświetlać podstawową częstotliwość uzyskanego przebiegu. Zoom FFT zapewnia użytkownikom elastyczność obserwacji, dzięki czemu mogą przesuwać przebieg FFT w poziomie i powiększać go do 20x, aby zbadać szczegóły sygnału FFT. |
OPROGRAMOWANIE DO ZDALNEGO STEROWANIA Z PC
 |
||
| Użycie portu USB w połączeniu z oprogramowaniem do zdalnego monitorowania FreeWave jest najłatwiejszym i najwygodniejszym sposobem przechwytywania danych z GDS-1000A-U. FreeWave umożliwia zapisywanie zrzutów ekranu w postaci plików graficznych (.bmp/.jpg), rejestrowanie przebiegów (.csv) oraz nagrywanie filmów (.wmv) w czasie rzeczywistym. FreeWave może nie tylko monitorować i rejestrować przebiegi w długim okresie czasu, ale także obserwować wcześniej zarejestrowane przebiegi. Ustawienia przyrządu można nawet konfigurować bez konieczności uczenia się niezrozumiałej składni wiersza poleceń. Dzięki prostemu interfejsowi użytkownika i solidnym funkcjom, FreeWave pozwala w pełni wykorzystać możliwości GDS-1000A-U przy niewielkim wysiłku. |
Obsługiwane drukarki PiktBridge
 |
 |
|
| Funkcja hosta USB umożliwia użytkownikowi przechowywanie ustawień przebiegu, danych lub obrazu na dysku flash USB. Ponadto rejestrator danych może kontynuować monitorowanie sygnałów wejściowych i zapisywanie ich danych przebiegu na dysku flash USB, gdy spełnione są warunki wyzwalania, oszczędzając użytkownikom wysiłku związanego z ręcznym śledzeniem sygnałów i umożliwiając im późniejszą analizę i obserwację danych przebiegu. | ||
Funkcja GO/NOGO
 |
 |
|
| Funkcja testowania Go/NoGo sprawdza, czy przychodzący sygnał narusza szablon zdefiniowany przez użytkownika. Użytkownicy mogą łatwo zdefiniować ten szablon, ustawiając współczynnik tolerancji w celu określenia warunków naruszenia. Testowanie Go/NoGo może albo kontynuować zliczanie liczby naruszeń, albo zatrzymać testowanie, gdy warunki naruszenia zostaną spełnione. | ||
GWARANTOWANA OCHRONA
 |
| Zapewniając program dożywotniej globalnej gwarancji na serię cyfrowych oscyloskopów magazynujących GDS-1000A, wierzymy, że możesz mieć taką samą pewność, jak my, co do jakości każdego DSO GDS-1000A-U. Kupując GDS-1000A-U można mieć pewność, że jest to bardzo ekonomiczny, niewymagający konserwacji, wysokiej jakości oscyloskop DSO, wspierany przez program dożywotniej gwarancji. Program dożywotniej gwarancji gwarantuje klientom wsparcie niezależnie od ich lokalizacji. Klienci otrzymają co najmniej 5 lat pełnego wsparcia nawet po zakończeniu produkcji. Więcej szczegółów i obowiązujących warunków dotyczących programu LifeTime Service można znaleźć na stronie internetowej GW Instek www.gwinstek.com/llw lub u najbliższego dystrybutora. |
