- Wybór szerokości pasma 70 MHz; 2 kanały
- Częstotliwość próbkowania w czasie rzeczywistym 1 GSa/s dla każdego kanału (model 2-kanałowy); maksymalna częstotliwość próbkowania w czasie rzeczywistym 1 GSa/s (model 4-kanałowy)
- Standardowa maksymalna głębokość pamięci 10 M oraz technologia wyświetlania przebiegów VPO
- Częstotliwość odświeżania przebiegów 120 000 wfm/s
- 8-calowy wyświetlacz TFT LCD WVGA
- FFT z maksymalnie 1 mln punktów zapewniający pomiary o wyższej rozdzielczości w dziedzinie częstotliwości
- Funkcje cyfrowych filtrów górnoprzepustowych i dolnoprzepustowych
- 29 000 sekcji pamięci segmentowej i funkcje wyszukiwania przebiegów
- Funkcja wyzwalania i dekodowania magistrali szeregowej I2C/SPI/UART/CAN/LIN
- Funkcja rejestrowania danych śledzi zmiany sygnału do 100 godzin
- Funkcja zdalnego przechowywania danych w Internecie

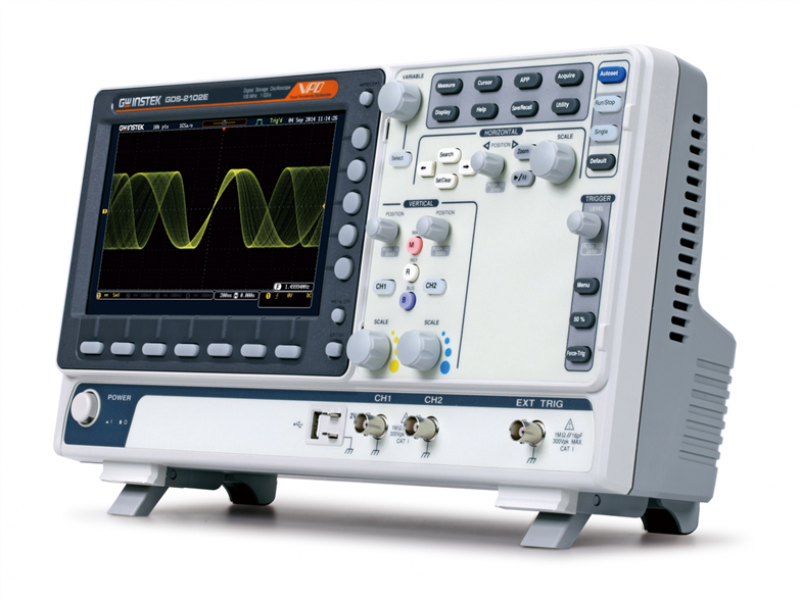

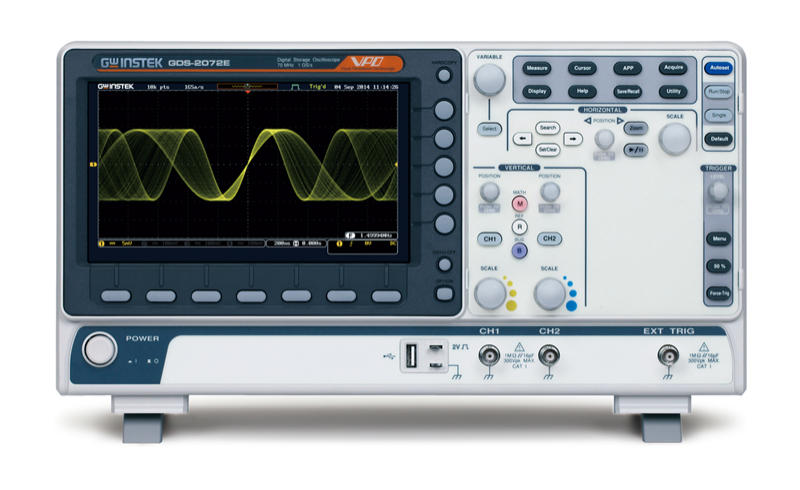

Oscyloskop cyfrowy GDS-2072E 2x70MHz 1GSa/s, 10M, 120,000 wfm/s, 8 cali WVGA
Dodaj do zapytania
| Specyfikacja | |||||||
| GDS-2072E | GDS-2074E | GDS-2102E | GDS-2104E | GDS-2202E | GDS-2204E | ||
| Kanały |
2ch+Ext |
4ch |
2ch+Ext |
4ch |
2ch+Ext |
4ch |
|
| Przepustowość | DC~70MHz | DC~70MHz | DC~100MHz | DC~100MHz | DC~200MHz | DC~200MHz | |
| (-3dB) | (-3dB) | (-3dB) | (-3dB) | (-3dB) | (-3dB) | ||
| Czas wzrostu | 5ns | 5ns | 3.5ns | 3.5ns | 1.75ns | 1.75ns | |
| Limit przepustowości | 20MHz | 20MHz | 20MHz | 20MHz | 20M/100MHz | 20M/100MHz | |
| Czułość pionowa | |||||||
| Rozdzielczość | 8 bit | ||||||
| .
1mV~10V/div |
|||||||
| Sprzężenie wejściowe | AC, DC, GND | ||||||
| Impedancja wejściowa | 1MΩ// 16pF ok. | ||||||
| Dokładność wzmocnienia DC | ±(3%), gdy wybrano 2 mV/div lub więcej | ||||||
| ±(5%)po wybraniu 1mV/div; | |||||||
| Polaryzacja | Normalny & Odwrócony | ||||||
| Maksymalne napięcie wejściowe | 300Vrms, CAT I | ||||||
| Zakres pozycji przesunięcia | 1mV/div ~ 20mV/div : ±0.5V | ||||||
| 50mV/div ~ 200mV/div : ±5V | |||||||
| 500mV/div ~ 2V/div : ±25V | |||||||
| 5V~10V/div : ±250V | |||||||
| Proces sygnału falowego
? |
+, -, ×, ÷, FFT, FFTrms, Wyrażenie zdefiniowane przez użytkownika. | ||||||
| FFT:1Mpts FFT: Wielkość widmowa. Ustaw skalę pionową FFT na liniową RMS lub dBV RMSOkno FFT: prostokątne, Hamminga, Hanninga, Blackmana-Harrisa |
|||||||
| Trigger | |||||||
| Źródło | CH1, CH2, CH3, CH4, Line, EXT* | ||||||
| *EXT tylko w modelach dwukanałowych | |||||||
| Tryb wyzwalania | Automatyczny (obsługuje tryb rolki dla 100 ms/div i wolniej), Normalny, Pojedyncza sekwencja | ||||||
| Typ wyzwalacza | Edge, Pulse Width(Glitch), Video, Pulse Runt, Rise & Fall(Slope), Alternate, time out, Event-Delay (~65535 zdarzeń), Time-Delay (Duration, 4nS~10S), Bus | ||||||
| Zakres wstrzymania | 4ns~10s | ||||||
| Sprzęgło | AC, DC, LF rej. , HF rej. , Noise rej. | ||||||
| Czułość | 1div | ||||||
|
Wyzwalacz zewnętrzny (tylko model 2-kanałowy) |
|||||||
| Zakres | ±15V | ||||||
| Wrażliwość | DC ~ 100MHz Około 100mV | ||||||
| 100MHz ~ 200MHz Około 150mV | |||||||
| Impedancja wejściowa | 1MΩ±3%~16pF | ||||||
| Poziomy | |||||||
| Zakres podstawy czasu | 1ns/div ~ 100s/div (1-2-5 przyrostów) | ||||||
| ROLL: 100ms/div ~ 100s/div | |||||||
| Wstępny wyzwalacz | Maksymalnie 10 div | ||||||
| Post-trigger | Maksymalnie 2 000 000 div. | ||||||
| Dokładność podstawy czasu | ±50 ppm w dowolnym przedziale czasowym 1 ms | ||||||
| Częstotliwość próbkowania w czasie rzeczywistym | Maks.:1GSa/s (model 4-kanałowy) Na kanał 1GSa/s (model 2-kanałowy) |
||||||
| Długość rekordu | Max:10Mpts | ||||||
| Tryb pozyskiwania | Normalny, Średni, Wykrywanie wartości szczytowej, Pojedynczy | ||||||
| Wykrywanie wartości szczytowych | 2ns (typowo) | ||||||
| Średnia | do wyboru od 2 do 256 | ||||||
|
Tryb X-Y |
|||||||
| Wejście osi X | Kanał 1; Kanał 3* | ||||||
| *tylko modele czterokanałowe | |||||||
| Wejście osi Y | Kanał 2; Kanał 4* | ||||||
| ? | *tylko modele czterokanałowe | ||||||
| Przesunięcie fazowe | ±3° przy 100kHz | ||||||
| Kursory i pomiary | |||||||
| Kursory | Amplituda, czas, bramkowanie dostępne jednostki: Seconds(s),Hz(1/s),Phase(degree),Ration(%) | ||||||
| Pomiar automatyczny | 36 zestawów: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROV Shoot, FOV Shoot, RPRE Shoot, FPRE Shoot, Frequency, Period, Rise Time, Fall Time, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, Pomiary LFF, fazy, kursora | ||||||
| Funkcja panelu sterowania | |||||||
| Automatyczny licznik | 6 cyfr, zakres od minimum 2 Hz do znamionowej szerokości pasma | ||||||
| Autozestaw | Jednoprzyciskowa, automatyczna konfiguracja wszystkich kanałów dla systemów pionowych, poziomych i wyzwalanych, z funkcją cofania Autoset | ||||||
| Zapisz konfigurację | 20set | ||||||
| Zapisz kształt fali | 24set | ||||||
|
Wyświetlacz |
|||||||
| Typ wyświetlacza TFT LCD | Kolorowy wyświetlacz 8″ TFT LCD WVGA | ||||||
| Rozdzielczość wyświetlacza | 800 pikseli w poziomie i 480 pikseli w pionie (WVGA) | ||||||
| Interpolacja | Sin(x)/x | ||||||
| Wyświetlanie kształtu fali | Kropki, wektory, zmienna trwałość (16ms~4s), nieskończona trwałość | ||||||
| Częstotliwość aktualizacji kształtu fali | 120 000 przebiegów na sekundę, maksymalnie | ||||||
| Wyświetl siatkę | 8 x 10 podziałów | ||||||
| Tryb wyświetlania | YT ;XY | ||||||
|

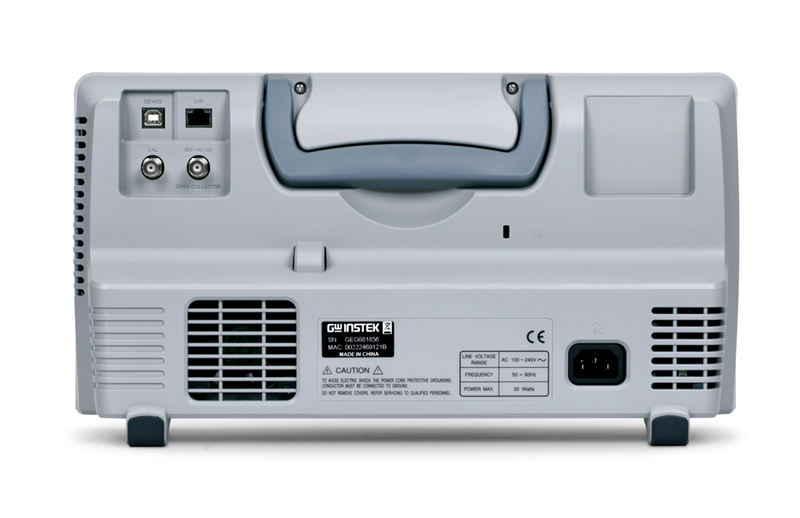

Interfejs |
|||||||
| Port USB | Port hosta USB 2.0 High-speed X1, port urządzenia USB High-speed 2.0 X1 | ||||||
| Port Ethernet (LAN) | Złącze RJ-45, 10/100 Mb/s z HP Auto-MDIX | ||||||
| Go-NoGo BNC | 5V Max/10mA TTL wyjście typu otwarty kolektor | ||||||
| Blokada typu Kensington | Gniazdo zabezpieczające na tylnym panelu łączy się ze standardową blokadą typu Kensington. | ||||||
|
Różne |
|||||||
| Wielojęzyczne menu | Dostępne | ||||||
| środowisko operacyjne | Temperatura: 0°C do 50°C. Wilgotność względna ≤ 80% przy 40°C lub poniżej; ≤ 45% przy 41°C ~ 50°C. | ||||||
| Pomoc online | Dostępne | ||||||
| Zegar | Czas i data, podaj datę/godzinę dla zapisanych danych | ||||||
| Wymiary | 384mmX208mmX127.3mm | ||||||
| Waga | 2.8kg | ||||||
Skrócona instrukcja obsługi x1, płyta CD z instrukcją obsługi x1, kod zasilania x1
- GTP-070B-4 : 70MHz (10:1/1:1) Przełączalna sonda pasywna dla GDS-2072E/2074E (jedna na kanał)
- GTP-150B-4 : 100MHz (10:1/1:1) Przełączalna sonda pasywna dla GDS-2102E/2104E (jedna na kanał)
- GTP-200B-4 : 200MHz (10:1/1:1) Przełączalna sonda pasywna dla GDS-2202E/2204E (jedna na kanał)
Akcesoria opcjonalne
- GRA-426 Panel adaptera Rack
- GAK-003 Adapter impedancji 50 omów
- GSC-008 Miękki futerał
- GTL-246 Kabel USB, USB 2.0, typ A-B, 1200 mm
- GTL-110 Przewód testowy, głowice BNC-BNC
- GDB-03 Zestaw edukacyjny i szkoleniowy do oscyloskopu
- GCP-005 Sonda prądowa, 40Hz ~ 1kHz, 5A, sonda prądowa
- GCP-020 Sonda prądowa, DC ~ 100KHz, 10A, sonda prądowa
- GCP-100 Sonda prądowa, 40Hz ~ 10KHz, 20A, sonda prądowa
- GCP-1030 Sonda prądowa, DC ~ 100MHz, 30Arms, Sonda prądowa
- GCP-206P Sonda prądowa – zasilacz, 2-kanałowy zasilacz do GCP-530/1030
- GCP-245P Sonda prądowa – zasilacz, 4-kanałowy zasilacz do GCP-530/1030
- GCP-530 Sonda prądowa, DC ~ 50MHz, 30Arms, sonda prądowa
- GDP-025 Sonda różnicowa, 25M wysokonapięciowa sonda różnicowa
- GDP-050 Sonda różnicowa, wysokonapięciowa sonda różnicowa 50M
- GDP-100 Sonda różnicowa, wysokonapięciowa sonda różnicowa 100M
- GTP-033A Sonda oscyloskopowa, sonda pasywna 35MHz 1:1, BNC(P/M)
