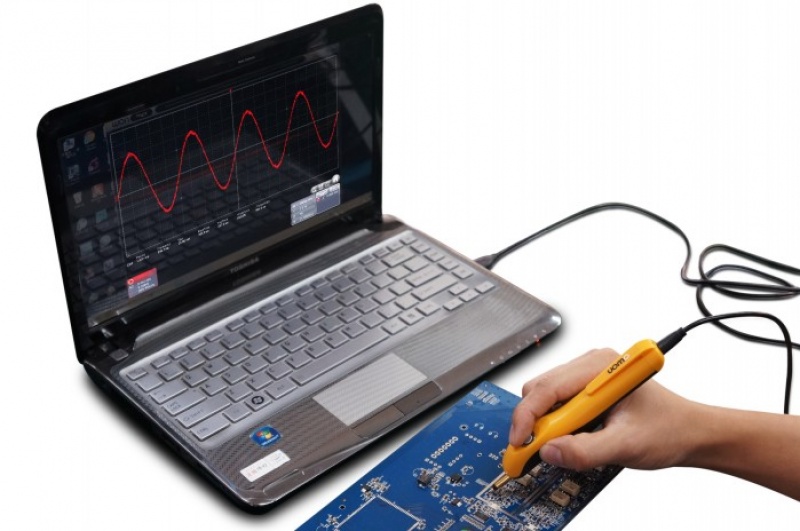

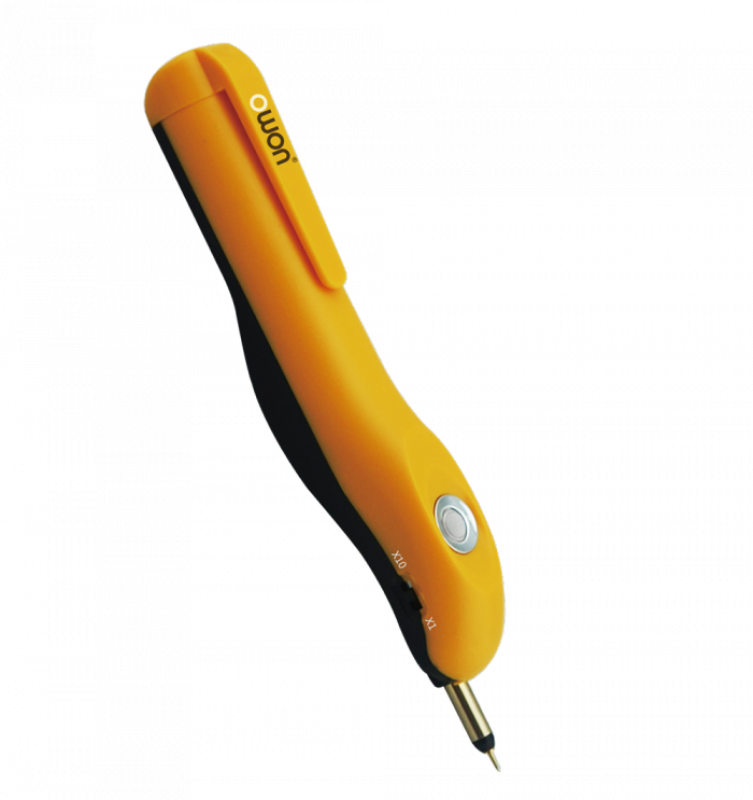

Oscyloskop długopisowy 25MHz USB – RDS1021

Model

RDS1021

RDS1021I

Bandwidth

25MHz

Sample Rate

100MSa/s

Horizontal Scale (s/div)

5ns/div – 100s/div, step by 1- 2 – 5

Rise Time

≤14ns

Record Length

5K

Input Coupling

DC, AC , and GND

Input Impedance

10MΩ±2% (X 10), 1MΩ±2% (X1)

Input Capacitance

20pF±5pF

Max Input Voltage

50V ( PK – PK) (DC + AC, PK – PK)

400V ( PK – PK) (DC + AC, PK – PK)

DC Gain Accuracy

±3%

DC Accuracy (average)

average≥16 : ±(3% reading + 0.05 div) for ?V

Analog Bandwidth

25MHz

Probe Attenuation Factor

1X, 10X

LF Respond (AC, -3dB)

≥10Hz

Interpolation

Sin(x)/x

Displacement

±10 divisions

Interval (?T) Accuracy

(full bandwidth)

Single : ±(1 inter val time + 100ppm × reading + 0.6ns),

Average>16 : ±(1 inter val time + 100ppm × reading + 0.4ns)

Vertical Resolution (A/D)

8 bits

Vertical Sensitivity

5mV/div – 5V/div

Trigger Type

Edge, Pulse, Slope

Trigger Mode

Auto, Normal, Single

rigger Level

±5 divisions from screen center

Acquisition Mode

Sample, Peak Detect and Average

Cursor Measurement

? V and ?T between cursors

Automatic Measurement

Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot,

Rise Time, Fall Time, +Width, -Width, +Duty, -Duty

Waveform Math

FFT

Communication Interface

USB2.0

Dimension (W×H×D)

150× 20× 18(mm)

Weight (without package)

0.27kg

– See more at: http://www.owon.com.hk/products_info.asp?ParentID=79&SortID=84&ProID=179#sthash.vRfEJHwh.dpuf
