P1.6.2 Mechanika fal – Leybold

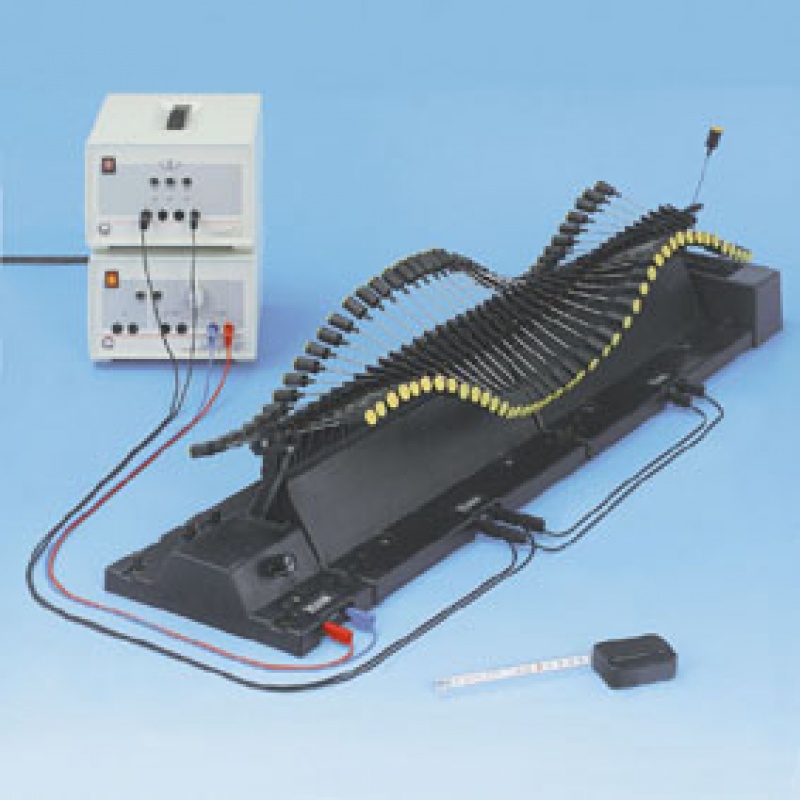

“Modułowa maszyna falowa” umożliwia ustawienie maszyny pionowej fali torsyjnej, jednocześnie zezwalając na dowolne skonfigurowanie rozmiaru i złożoności układu.

Moduł składa się z 21 wahadeł zamontowanych na łożyskach obracające się wokół wspólnej osi. Są sprężyście sprzężone po obu stronach osi obrotu tak, że odchylenie jednego wahadła jest propagowane przez cały układ w postaci fali.



Celem doświadczenia P1.6.2.1 jest jednoznaczne potwierdzenie zależności pomiędzy długością fali l, częstotliwością f oraz prędkością fazową v. Stoper jest wykorzystywany do pomiaru czasu t wymaganego dla dowolnej fazy fali do przebycia danej odległości s dla różnych długości fali; wartości te są następnie użyte do obliczenia prędkości fazowej.

Długość fali jest następnie “zamrażana” za pomocą wbudowanego hamulca, aby pozwolić na pomiar długości fali l. Częstotliwość jest wyznaczana z okresu oscylacji zmierzonych za pomocą stopera.



Gdy użyta jest zalecana konfiguracja doświadczenia, możliwe jest zademonstrowanie wszystkich znaczących zjawisk odnoszących się do propagacji liniowych fal poprzecznych. W szczególności, obejmują one wzbudzenie fali stojącej za pomocą odbicia na nieruchomym lub swobodnym końcu.
