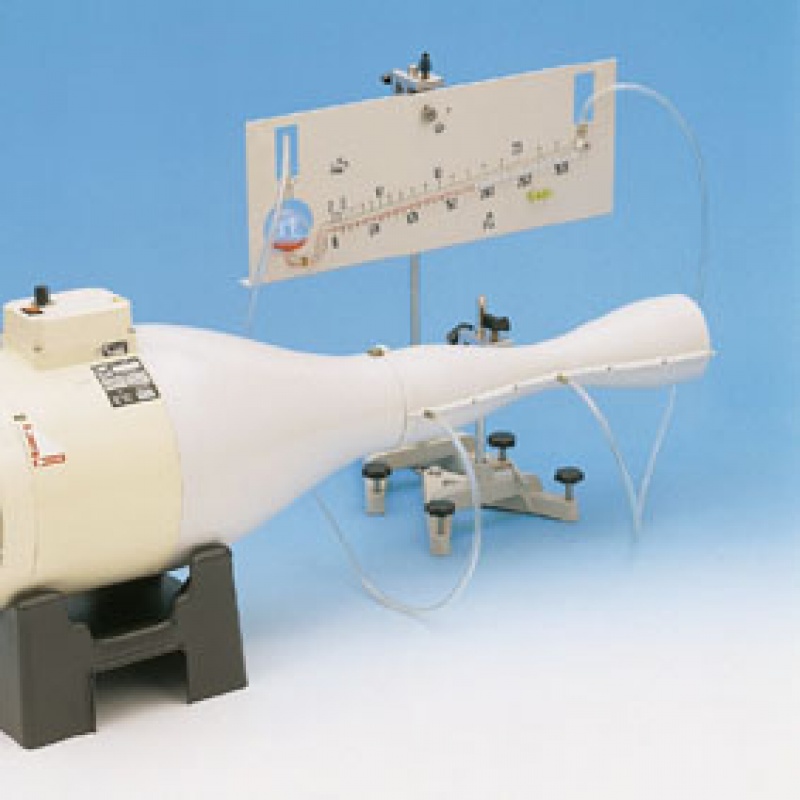

P1.8.5.1 Ciśnienie statyczne w zmniejszonym przekroju. Pomiar ciśnienia za pomocą precyzyjnego manometru |
|
P1.8.5.2 Określanie natężenia przepływu za pomocą rurki Venturiego. Pomiar ciśnienia za pomocą precyzyjnego manometru |
|
Badanie aerodynamiki polega na opisywaniu przepływu powietrza przez rurę korzystając z równań ciągłości i równań Bernoulli’ego. Stwierdzają one, że bez względu na przekrój poprzeczny A rury, objętość przepływu i ciśnienie całkowite pozostaje stałe tak długo jak prędkość przepływu pozostaje poniżej prędkości dźwięku.
Uwaga: W doświadczeniach P1.8.5.1 – P1.8.5.3, precyzyjny manometr jest wykorzystywany do pomiaru ciśnienia. W dodatku do skali ciśnienia, dostarczony jest z dalszą skalą wskazującą prędkość przepływu bezpośrednio podczas pomiaru rurką Prandtla.

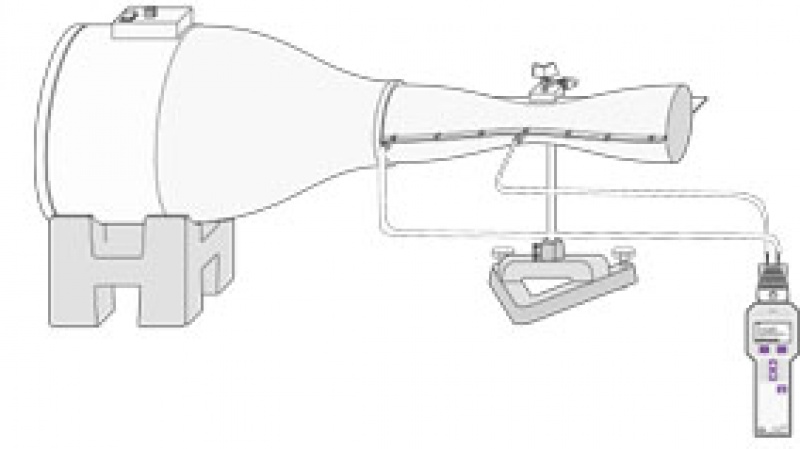

W doświadczeniach P1.8.5.4 – P1.8.5.6 ciśnienie jest mierzone czujnikiem ciśnienia i rejestrowane za pomocą uniwersalnego przyrządu Mobile-CASSY.
Aby zweryfikować te dwa równania, ciśnienie statyczne w rurce Venturi’ego jest mierzone dla różnych przekrojów poprzecznych w doświadczeniach P1.8.5.1 i P1.8.5.4. Ciśnienie statyczne zmniejsza się w zredukowanych przekrojach wraz ze zwiększaniem się prędkości przepływu.
Doświadczenia P1.8.5.2 i P1.8.5.5 wykorzystują rurkę Venturi’ego do pomiaru objętości przepływu.
Doświadczenia P1.8.5.3 i P1.8.5.6 służą do wyznaczania prędkości przepływu. Ciśnienie dynamiczne (zwane także “wysokością ciśnienia”) jest mierzone za pomocą rurki Prandtla jako różnicę pomiędzy całkowitym ciśnieniem i ciśnieniem statycznym, wartość ta jest używana do obliczenia prędkości przy znanej gęstości r.
|
