W rzeczywistości, energia elektryczna dostarczana głównie poprzez generację trójfazową AC nazywaną “prądem trójfazowym”.
W skutek tego, generatory i silniki trójfazowe mają bardzo duże znaczenie w rzeczywistej praktyce. W zasadzie, ich funkcja jest analogiczna do maszyn AC. Jak w maszynach AC, rozróżniamy generatory z wirującym twornikiem i z wirującym polem oraz silniki asynchroniczne i synchroniczne.

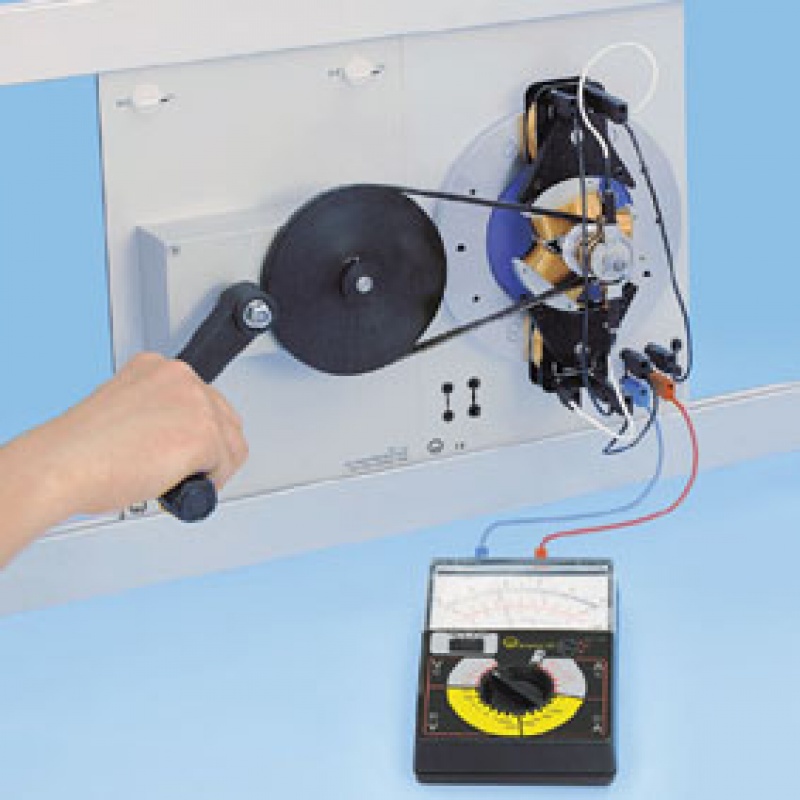

Najprostsza konfiguracja do generacji prądu trójfazowego, generator z wirującym twornikiem wirujący w polu magnesu trwałego, jest składany w doświadczeniu P3.5.4.1 za pomocą trójbiegunowego wirnika.
Doświadczenie P3.5.4.2 bada powszechniejszy generator z wirującym polem, w którym pole magnetycznie wirnika w uzwojeniu stojana jest indukowane przez napięcia AC przesunięte fazowo. W obu przypadkach, przyrządy do pomiaru prądu u napięcia oraz obserwacji przesunięcia fazowego dla wolnoobrotowych wirników, są podłączone pomiędzy dwoma zaczepami. Dla większych prędkości wirnika, przesunięcie fazowe jest mierzone za pomocą oscyloskopu.
W doświadczeniu P3.5.4.3, obciążenia są podłączone do generatora trójfazowego w układze gwiazdy i trójkąta.
|
