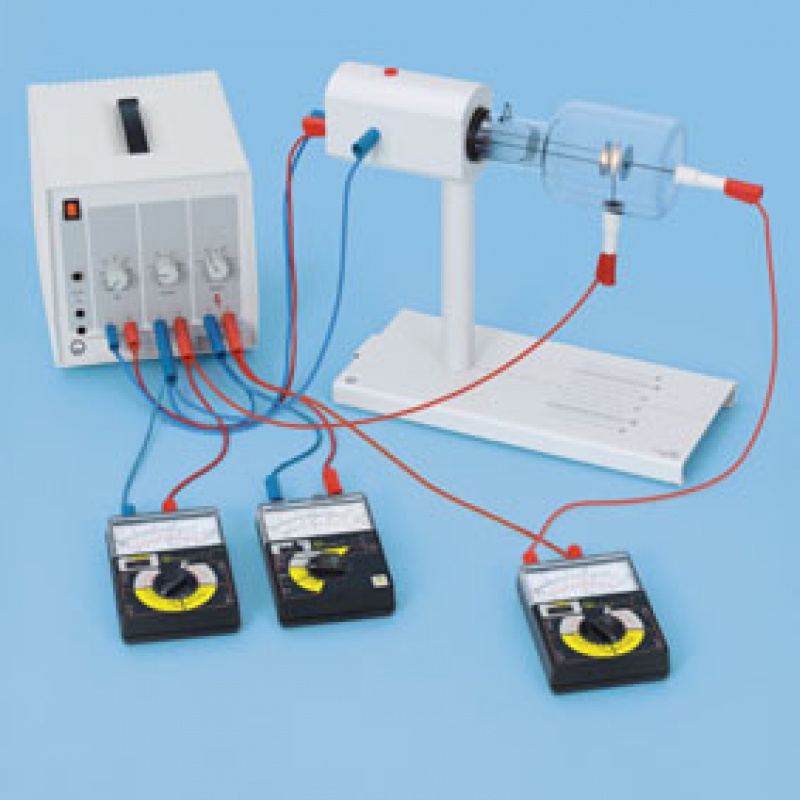

P3.8.2 Trioda tunelowa - Leybold
P3.8.2 Trioda tunelowa - Leybold

P3.8.2 Trioda tunelowa – Leybold

Leybold
Kategorie:
Karta katalogowa – P3.8.2

Dodaj do zapytania

Opis produktu – P3.8.2 Trioda tunelowa – Leybold



P3.8.2.1 Rejestracja polowej charakterystyki triody tunelowej

P3.8.2.2 Wzmacnianie napięcia za pomocą triody tunelowej


W triodzie próżniowej, elektrony przechodzą przez oczko siatki w ich drodze z katody do anody. Gdy ujemne napięcie UG jest przyłożone do siatki, prąd emisji IA do anody jest zredukowany;

Dodatnie napięcie sieci zwiększa prąd anody. Innymi słowy, prąd anody może być sterowany przez napięcie siatki.

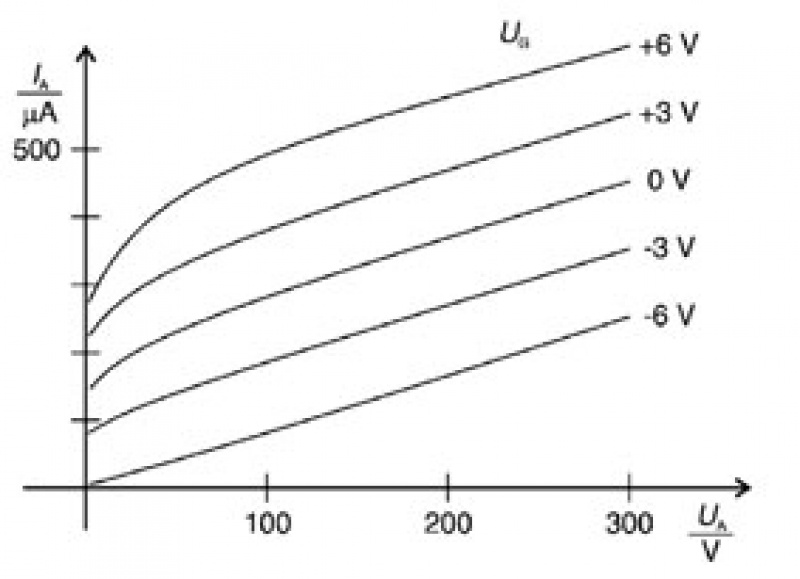

Doświadczenie P3.8.2.1 rejestruje rodzinę charakterystyk triody, tj. prąd anody IA w funkcji napięcia siatki UG i napięcia anody UA

Doświadczenie P3.8.2.2 demonstruje sposób użycia triody próżniowej jako wzmacniacza.


Odpowiednie ujemne napięcie UG jest użyte do ustawienia punktu pracy triody na charakterystyce IA(UA) tak, aby charakterystyka była możliwie liniowa w sąsiedztwie punktu pracy. Gdy już to zostanie ustawione, małe zmiany w napięciu siatki dUG powodują zmianę w napięciu anody dUA poprzez proporcjonalną zmianę w prądzie anody dIA . Stosunek:

V =äU A

      äUG


jest znany jako wzmocnienie.
