Często propagacja światła może być odpowiednio opisana poprzez określenie drogi propagacji. Przykładami są drogi propagacji światła w lustrze, w soczewkach i pryzmatach przedstawione za pomocą modeli przekrojowych.
Doświadczenie P5.1.1.1 bada jak tworzy się lustrzany obraz poprzez odbicie na zwierciadle płaskim i demonstruje odwracalność drogi propagacji. Prawo odbić jes doświadczalnie weryfikowane:
a=b
|
|
a: kąt padania, b: kąt odbicia
|
|
Dalsze cele doświadczenia obejmują odbicie równoległej wiązki światła w ognisku zwierciadła wklęsłego, istnienie ogniska pozornego dla odbicia na zwierciadle wklęsłym, zależność pomiędzy ogniskową i promieniem zgięcia zwierciadła sferycznego oraz powstawanie obrazu pozornego i rzeczywistego dla odbicia na zwierciadle sferycznym.

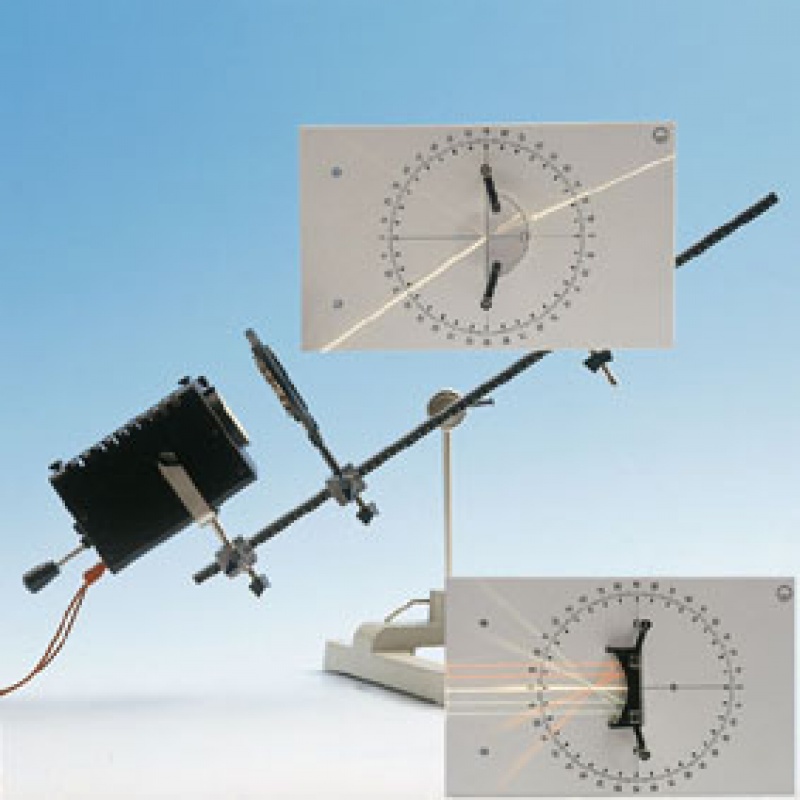

Doświadczenie P5.1.1.2 przedstawia zmianę kierunku, gdy światło przechodzi z jednego medium do drugiego. Prawo odbić odkryte przez W. Snell jest ilościowo zweryfikowane:
|
|
a: kąt padania, â: kąt odbicia,,
n1: współczynnik załamania medium 1 (tutaj powietrze),
|
|
n2 : współczynnik załamania medium 2 (tutaj szkło)
|
ten temat doświadczenia bada także całkowite odbicie przy przejściu z medium o większym współczynniku załamania do medium o mniejszym współczynniku załamania, skupienie równoległych wiązek światła w ognisku soczewki skupiającej, istnienie pozornego ogniska, gdy równoległa wiązka światła przechodzi przez soczewkę rozpraszającą, powstawanie obrazu pozornego i rzeczywistego przy przejściu przez pryzmat.
|
