P5.5.2 Prawa promieniowania – Leybold

M: moc promieniowania ciała

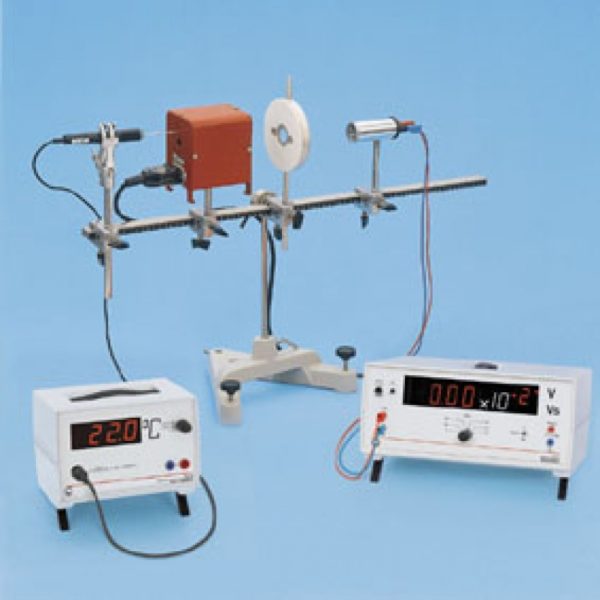

W dwóch doświadczeniach P5.5.2.1 i P5.5.2.2, cylindryczny piec elektryczny z cylindrem z mosiądzu polerowanego jest używany jako “ciało doskonale czarne”. Cylinder mosiężny jest ogrzewany w piecu do danej temperatury pomiędzy 300 i 750 K. Termopara jest używana do pomiaru temperatury. Ekran chłodzony wodą jest ustawiony z przodu pieca, aby zapewnić żeby układ pomiarowy mierzył tylko temperaturę cylindra z polerowanego mosiądzu. Pomiar jest wykonywany za pomocą stosu termoelektrycznego Molla; jego wyjściowe napięcie zapewnia względny pomiar mocy promieniowania M. Stos termoelektryczny może być podłączony do wzmacniacza lub przez µV box do systemu akwizycji danych CASSY.

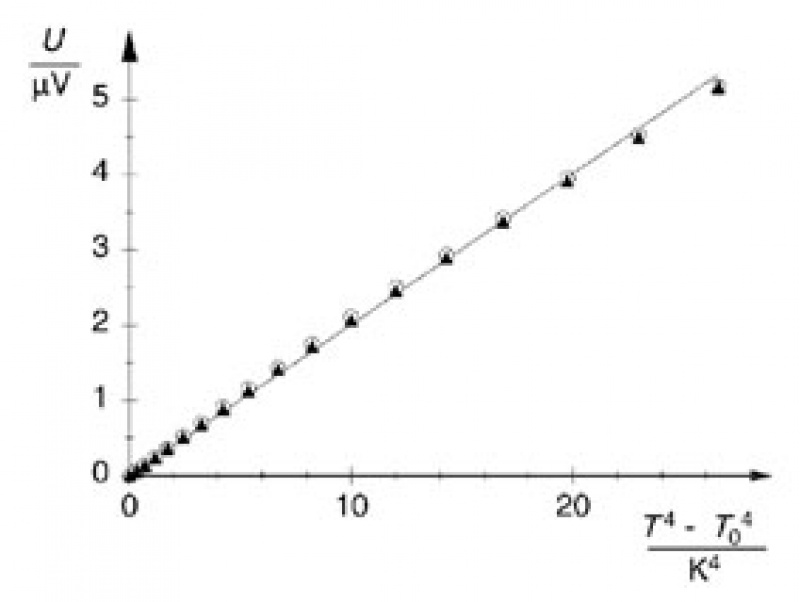

W pierwszym przypadku, pomiar musi zostać wykonany ręcznie, punkt po punkcie; druga konfiguracja umożliwia pomiar i analizę za pomocą komputera. Celem analizy jest weryfikacja prawa Stefana-Boltzmann’a.

Doświadczenie P5.5.2.3 używa sześcianu promieniującego Leslie’go (“sześcian Leslie’go”). Sześcian ten ma cztery różne powierzchnie czołowe (metaliczną matową, metaliczną błyszczącą, czarną i białą), które mogą być podgrzane od środka do prawie 100 °C wypełniając sześcian wrzącą wodą.
