P6.3.6 Struktura widma promieni Rentgena – Leybold

Struktura i struktura subtelna spektrum promieniowania X udziela ważnych informacji o położeniu poziomów energii atomowej. Przedstawione są systematyczne przejścia promieniowania X. Począwszy od molibdenu i uzupełniając innym materiałem anody, jak miedź i żelazo, badane są przejścia do powłoki K lekkich i średnich pierwiastków.

W przeciwieństwie do tych materiałów pierwiastki ciężkie jak tungsten wykazują emisję charakterystyczną z powłoki L w dużych szczegółach, ponieważ niższy poziom przejścia składa się z kilku podpoziomów które także mogą być wzbudzane selektywnie.

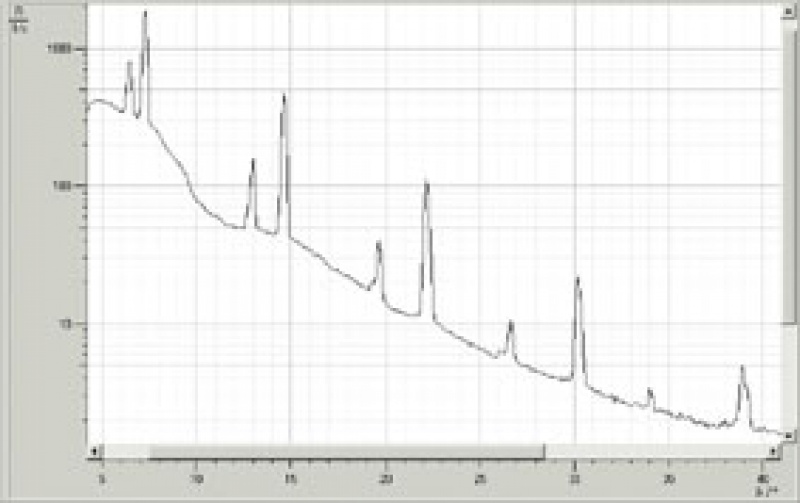

Doświadczenie P6.3.6.1 bada spektrum promieniowania X anody molibdenowej i strukturę subtelną linii Ka.

Doświadczenia P6.3.6.2 i P6.3.6.3 obserwują charakterystyczne promieniowanie o niskiej energii z anody miedzianej lub żelaznej oraz strukturę subtelną linii Ka.

Doświadczenie P6.3.6.5 demonstruje strukturę subtelną linii L tungstenu. Z powodu rozszczepienia poziomów energii widocznych jest w przybliżeniu 10 przejść (L a1-2, L b1-5, Lg1-3), które mogą być użyte do oceny położenia poziomów energii i zademonstrowanie przejść dozwolonych i wzbronionych.
