Opis produktu – Platforma ruchu

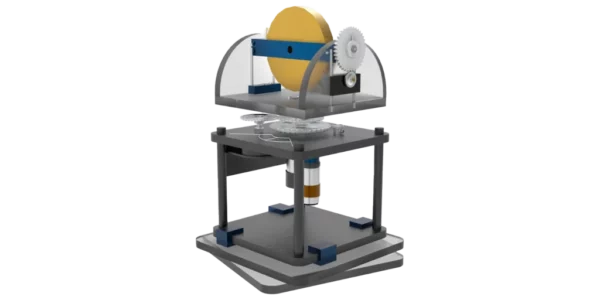

Moduł platformy ruchu to świetny sposób na wprowadzenie i poznanie zasad dynamiki obrotowej. Można go użyć do pokazania i wyjaśnienia rzeczywistych wyzwań związanych ze sterowaniem, takich jak te napotykane w sterowaniu i naprowadzaniu statków oceanicznych, samolotów i łodzi podwodnych lub w nawigacji satelitarnej. Moduł platformy obracającej/stabilizującej składa się z obracającego się dysku zamontowanego wewnątrz ramy i napędzanego silnikiem prądu stałego wokół jego środka.

Dane techniczne

  • Platforma ruchu
    • Stała prądowa momentu obrotowego silnika: 0,02 N.m/A
    • Rezystancja twornika silnika: 5,3 Ω
    • Indukcja twornika silnika: 0. 580 mH
    • Nominalne napięcie wejściowe silnika: 12 V
    • Bezwładność twornika: 1,4 x 10-6 kg.m²
    • Prąd roboczy: 0,23 A
    • Promień koła zamachowego: 0,0508 m
    • Masa koła zamachowego: 0,8 kg
    • Bezwładność koła zamachowego względem osi obrotu: 1,0323 kg. m²
    • Bezwładność modułu Gyro względem osi wejściowej: 0,002 kg.m²
    • Sztywność sprężyny: 1. 9089 x 10³ N/m
  • liniowy wzmacniacz napięcia
    • Typ wzmacniacza: liniowy
    • Liczba wyjść: 1
    • Ciągły prąd wyjściowy obciążenia: ± 4 A
    • Ciągły prąd wyjściowy wzmacniacza: ± 24 V
    • Wzmocnienie wzmacniacza: 1 V/V lub 3 V/V (możliwość wyboru wzmocnienia)
    • Wyczucie prądu: 1 V/A
    • Komenda wzmacniacza: ± 10 V
    • Liczba wejść analogowych: 4
    • Zasilanie napięciem przemiennym

Zakres dostawy

  • Platforma ruchoma (MC102. 04)
  • Twarda instrukcja obsługi

Wymagane do działania

  • Podstawa serwomechanizmu obrotowego (MC102)

Opcje

Szczegóły techniczne

  • Platforma ruchowa to model, który pomaga trenerowi zrozumieć główną koncepcję wprowadzenia i zbadać zasady dynamiki obrotowej
  • Daje jasną wizualizację wyzwań związanych ze sterowaniem w świecie rzeczywistym, takich jak te napotykane w sterowaniu i nawigacji nawigacyjnej
  • Moduł składa się z obracającego się dysku zamontowanego wewnątrz ramy.
  • Dysk obraca się wokół swojego środka za pomocą silnika prądu stałego.
  • Obrotowa jednostka bazowa serwomechanizmu jest zamontowana na dwupłytowej strukturze i może się swobodnie obracać.
  • Moduł platformy ruchu jest zamontowany na obrotowej jednostce bazowej serwomechanizmu, aby obracać moduł w płaszczyźnie poziomej.
  • Ponadto, obrotowa jednostka bazowa serwomechanizmu jest zamontowana na dwupłytowej strukturze. Pozwala to na ręczne obracanie całego systemu względem stałej powierzchni.
  • Enkodery mierzą obrót ramy, tj. kąt nachylenia dysku.
  • Rama wewnętrzna utrzymuje obracający się dysk i jest połączona na obu końcach z ramą zewnętrzną za pomocą dwóch wałów.
  • Mechanizm zębaty jest połączony między jednym z tych wałów końcowych, a enkoder mierzy kąt niebieskiej ramy, która obraca się wokół wału. tj, mierzy kąt nachylenia kąta nachylenia tarczy.
  • Pozwala to na ręczne obracanie struktury żyroskopu w odniesieniu do stałej płaszczyzny w celu symulacji zewnętrznych zakłóceń w systemie żyroskopu.
  • Trener zawiera liniowy wzmacniacz napięcia, który został zaprojektowany w celu osiągnięcia wysokiej wydajności dzięki implementacjom Hardware-In-The-Loop (HIL).
  • Liniowe wzmacniacze mocy sterowane napięciem mogą napędzać eksperymenty lub inne siłowniki za pomocą łatwych do podłączenia listew zaciskowych i kabli.

Eksperymenty

  • Uczenie się wyprowadzania pierwszych zasad
  • Wizualizacja kontroli projektu obserwatora
  • Wizualizacja kontroli PID
  • Uczenie się reprezentacji funkcji transferu
