Opis produktu – Płyta dynamiczna ZORN ZFG3000 GPS – zestaw pomiarowy z drukarką

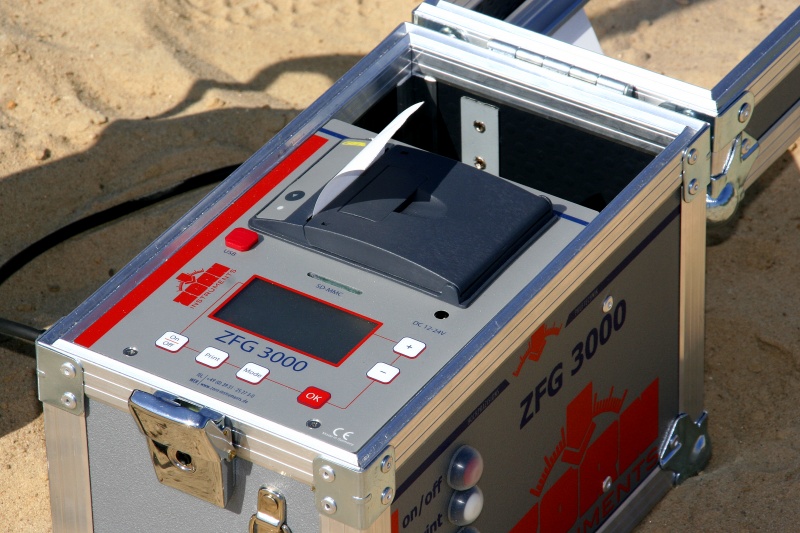

Płyta obciążana dynamicznie ZFG3000 GPS
Najnowsza i najwygodniejsza płyta dynamiczna na polskim rynku z możliwością lokalizacji punktów pomiaru poprzez antenę GPS. Można nią szybko i sprawnie wykonać pomiary zagęszczenia podłoża. Nowy rejestrator pozwala pracować w najcięższych warunkach na budowie, a karta pamięci SD pozwoli szybko przegrać dane na komputer.
Pomiar osiadania płyty jest całkowicie automatyczny i następuje za pomocą wbudowanego czujnika. Operator jest prowadzony dzięki komendom w języku polskim pojawiającym się na czytelnym wyświetlaczu z zegarem. Przyrząd ten pozwala na szybkie ustalenie dynamicznego modułu odkształcenia Evd [MN/m2] wierzchniej warstwy nośnej. Ocenę nośności można przeprowadzać dla gruntów o wielkości ziaren do 63mm i dynamicznym module odkształcenia równym Evd 105 MN/m2.
Najważniejsze zalety:
- Szybki pomiar
- czas pomiaru to ok. 3 minuty na punkt pomiarowy
- natychmiastowy wynik
- możliwosć bezpośredniej i sprawnej kontrolo prac budowlanych
- Niskie koszty
- jednoosobowa obsługa
- nie ma potrzeby wykorzystania dodatkowego sprzętu
- nie ma konieczności wstrzymywania innych robót na czas pomiaru
- mobilność – pomiar jest możliwy na wielu powierzchniach:
- na nasypach
- w kanałach
- w odwiertach
- w wykopach
- oraz innych trudnodostęnych miejscach
- Łatwa obsługa
- menu w języku polskim
- instrukcja obsługi w języku polskim
- oprogramowanie w języku polskim
- Precyzyjny pomiar:
- pomiar osiadania płyty z rozdzielczością ± 1 μm
Specyfikacja – Płyta dynamiczna ZORN ZFG3000 GPS – zestaw pomiarowy z drukarką
Konsultacja w zakresie doboru parametrów urządzenia i metod pomiarowych
Zapraszamy do konsultacji technicznych w zakresie sprzętu pomiarowego wykorzystywanego w geotechnice i w budownictwie drogowym. Chętnie doradzimy w zakresie metod pomiarowych i doboru parametrów urządzenia.
Na życzenie przygotujemy prezentację techniczną płyty dynamicznej ZFG ZORN lub penetrometru Panda.
Kontakt
Konsultant ds geotechniki i budownictwa drogowego
Mirosław Szpikowski
tel. 660-533-391
miroslaw.szpikowski@merazet.pl
Wyposażenie opcjonalne – Płyta dynamiczna ZORN ZFG3000 GPS – zestaw pomiarowy z drukarką
Wyposażenie zestawu:
- płyta o średnicy 300mm z wbudowanym sensorem przemieszczeń
- prowadnica z ciężarkiem 10kg (w zależności od modelu – istnieje możliwość ciężarka 15 kg), ergonomiczny uchwyt, zakres pomiaru (15 – 70 MN/m2 Evd)
- wzmocniony aluminiowy wodoodporny rejestrator z możliwością obsługi z zewnątrz podczas trudnych warunków atmosferycznych i roboczych
- rejestrator z dużym wyświetlaczem LCD, wyświetlającym wszystkie wyniki i dane pomiaru, graficzny duży wyświetlacz z możliwością przeglądania wykresów przemieszczeń
- kabel połączeniowy
- drukarka termiczna
- uniwersalna karta pamięci SD-2GB (9 000 pomiarów)
- oprogramowanie rejestratora w języku polskim
- system GPS i lokalizacja współrzędnych
- oprogramowanie do obróbki danych oraz statystycznej analizy wyników (system zgodny z Windows 2000, XP, Vista, Windows 7)
- zasilacz sieciowy
- zasilacz samochodowy
- instrukcja obsługi w języku polskim
- protokół kalibracji urządzenia w języku polskim
Dostępne konfiguracje i modele:
Płyta obciążana dynamicznie ZFG3000 GPS – 10
Pełen zestaw, prowadnica z ciężarkiem 10 kg, zakres pomiaru 15 – 70 MN/m2 Evd
Płyta obciążana dynamicznie ZFG 3000 GPS – 15
Pełen zestaw, prowadnica z ciężarkiem 15kg, zakres pomiaru 70- 105 MN/m2 Evd
Płyta obciążana dynamicznie ZFG 3000 GPS – 10/15
Pełen zestaw, prowadnica 10 kg oraz prowadnica 15kg , zakres pomiaru 15 – 70 MN/m2 Evd oraz 70- 105 MN/m2 Ev
