Pompa odśrodkowa
Pompa odśrodkowa
Pompa odśrodkowa

Pompa odśrodkowa

Bedo
Kategorie:

Dodaj do zapytania

Kod producenta: (FM104)

Opis produktu – Pompa odśrodkowa

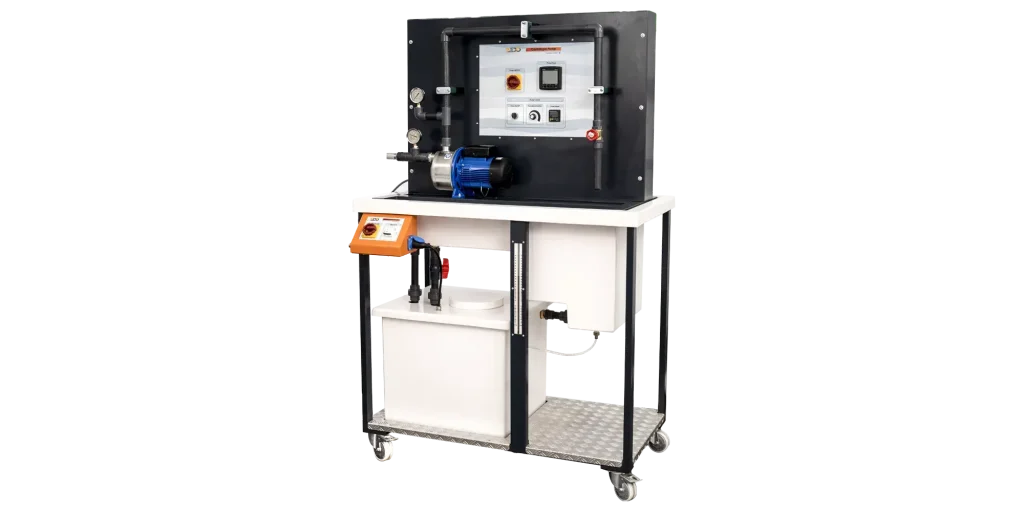

Pompa odśrodkowa (FM104) to trenażer stołowy, który został zaprojektowany w celu zilustrowania zachowania pomp odśrodkowych, które są używane do przemieszczania cieczy przez system rur, urządzenie demonstruje również komponenty i krzywą charakterystyczną pompy odśrodkowej, umożliwiając również badanie wydajności i mocy pompy.



1 Pompa odśrodkowa 2 Manometry 3 Zasuwa 4 Włączanie/wyłączanie głównego trenera 5 Cyfrowy miernik mocy pompy 6 Włączanie/wyłączanie pompy 7 Cyfrowy miernik prędkości pompy 8 Sterowanie prędkością pompy

Dane techniczne

  • Samozasysająca pompa odśrodkowa
    • Przepływ: 45 L/m
    • Wysokość podnoszenia: 36 metrów
    • Moc nominalna: 750 w
  • Manometry
    • 2x manometr glicerynowy 2,5 cala na wlocie i wylocie
  • Zakresy pomiarowe
    • Ciśnienie wlotowe: -1…1,5 bar
    • Ciśnienie wylotowe: 0..6 bar
    • Prędkość: 0 … 3000 obr/min
    • Wyświetlacz cyfrowy
    • Czterocyfrowy miernik mocy
    • Cyfrowy wyświetlacz prędkości
  • Zawory
    • Zawór kulowy

Zakres dostawy

  • Pompa odśrodkowa (FM104)
  • Twarda instrukcja obsługi

Opcje

Szczegóły techniczne

  • Urządzenie edukacyjne jest przeznaczone do badania pompy odśrodkowej i jej krzywych charakterystycznych.
  • Jednostka pompy odśrodkowej zawiera samozasysającą pompę odśrodkową.
  • Jednostka zawiera zasuwę, która służy do regulacji głowicy i jest również wyposażona w 2 manometry po stronie wlotowej i wylotowej.
  • Jednostka zawiera przetwornicę częstotliwości do regulacji prędkości.
  • Jednostkę eksperymentalną umieszcza się łatwo i bezpiecznie na powierzchni roboczej głównej jednostki hydraulicznej, która działa jak dopływ wody do jednostki i służy również do pomiaru natężenia przepływu.

Eksperymenty

  • Demonstracja działania pompy odśrodkowej
  • Krzywe charakterystyczne pompy odśrodkowej przy stałej prędkości pompy Różnica ciśnień i natężenie przepływu krzywa ch/c Moc hydrauliczna i natężenie przepływu krzywa ch/c Wydajność i natężenie przepływu krzywa ch/c Moc i natężenie przepływu krzywa ch/c
  • Charakterystyka pompy przy różnych prędkościach
  • Krzywa mocy i sprawności
  • Pomiar mocy elektrycznej
  • Określenie natężenia przepływu i mocy hydraulicznej do obliczenia sprawności pompy odśrodkowej

Wymagania eksploatacyjne
