Precyzyjne źródło DC z multimetrem 6,5 cyfry GSM-20H10

Opis produktu – Precyzyjne źródło DC z multimetrem 6,5 cyfry GSM-20H10

GW Instek GSM-20H10 jest precyzyjnym miernikiem źródłowym, który zapewnia bardzo stabilne zasilanie DC i 6½-cyfrowe pomiary multimetrem klasy przyrządowej. Podczas pracy może być używany jako źródło napięcia, źródło prądu, woltomierz, amperomierz i omomierz, który jest wyjątkowo idealny do oceny właściwości komponentów i zastosowań testowych produkcji, w tym nanomateriałów i komponentów, architektury półprzewodników, materiałów organicznych, wysokosprawne oświetlenie, analiza elementów pasywnych i charakterystyk materiałów itp.
GSM-20H10 zapewnia pracę w czterech kwadrantach ±210V/±1,05A/22W. Pierwsza i trzecia ćwiartka działają jako zasilacze do zasilania obciążenia. Druga i czwarta ćwiartka działają jako obciążenia, które wewnętrznie zużywają energię. Wartość napięcia, prądu oraz wartość rezystancji można mierzyć podczas pracy zasilacza lub funkcji obciążenia z dokładnością 0,012% i rozdzielczością 1µV/10pA/10µΩ.

W odniesieniu do częstotliwości próbkowania, GSM-20H10 obsługuje częstotliwość próbkowania do 50 tys. punktów na sekundę, co może dokładnie analizować charakterystykę testowanego urządzenia. Dzięki dużemu ekranowi o przekątnej 4,3 cala wszystkie ustawienia pomiaru, parametry i wyniki mogą być w całości wyświetlane na ekranie. Funkcja SDM (Source Delay Measure) służy do opóźnienia próbkowania, gdy zmienia się sygnał, aby zapobiec przechwyceniu niestabilnego sygnału i spowodowaniu błędnej oceny. Istnieją cztery wbudowane tryby wyjścia sekwencji (schody liniowe, schody kłody, SRC-MEM, niestandardowe), które mogą obsługiwać do 2500 punktów wyjścia zmienności sekwencji.

W zakresie ochrony GSM-20H10 zapewnia tryby OVP/OTP. Konstrukcja OVP pozwala użytkownikom samodzielnie określić zakres OVP. OTP może skutecznie zapobiegać błędom spowodowanym dryfem temperatury podczas procesu testowego. W przypadku interfejsów ten produkt obsługuje standardowe polecenia SCPI i zapewnia interfejsy RS-232, USBTMC, LAN, aby spełnić różne potrzeby użytkowników w zakresie interfejsów.

Cechy

W 100% kompatybilne komendy z KEITHLEY 2400

Źródło:

• Maksymalna moc wyjściowa: ±210V/±1,05A/22W
• Wbudowane 4 tryby wyjścia sekwencji, do 2500 punktów
• Funkcja ochrony OVP/OTP

Miernik:

• 0,012% podstawowej dokładności pomiaru z rozdzielczością 6½ cyfry
• Zmienna prędkość próbkowania
• Cykl SDM (Source Delay Measure)
• 2-, 4- i 6-przewodowe zdalne źródło napięcia V i wykrywanie pomiaru
• Zmienne wyświetlane cyfry
• Wbudowana funkcja ograniczenia
• Wbudowanych 5 funkcji obliczeniowych/li>

Inne:

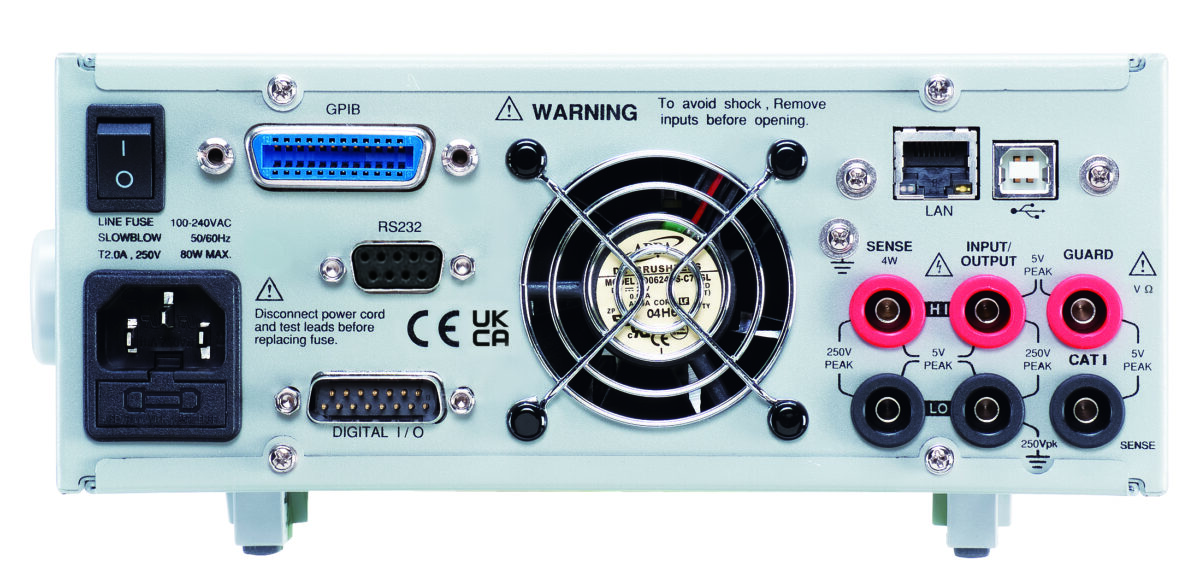

• • Standardowe polecenie SCPI, interfejs zapewniający: RS-232, USBTMC, LAN

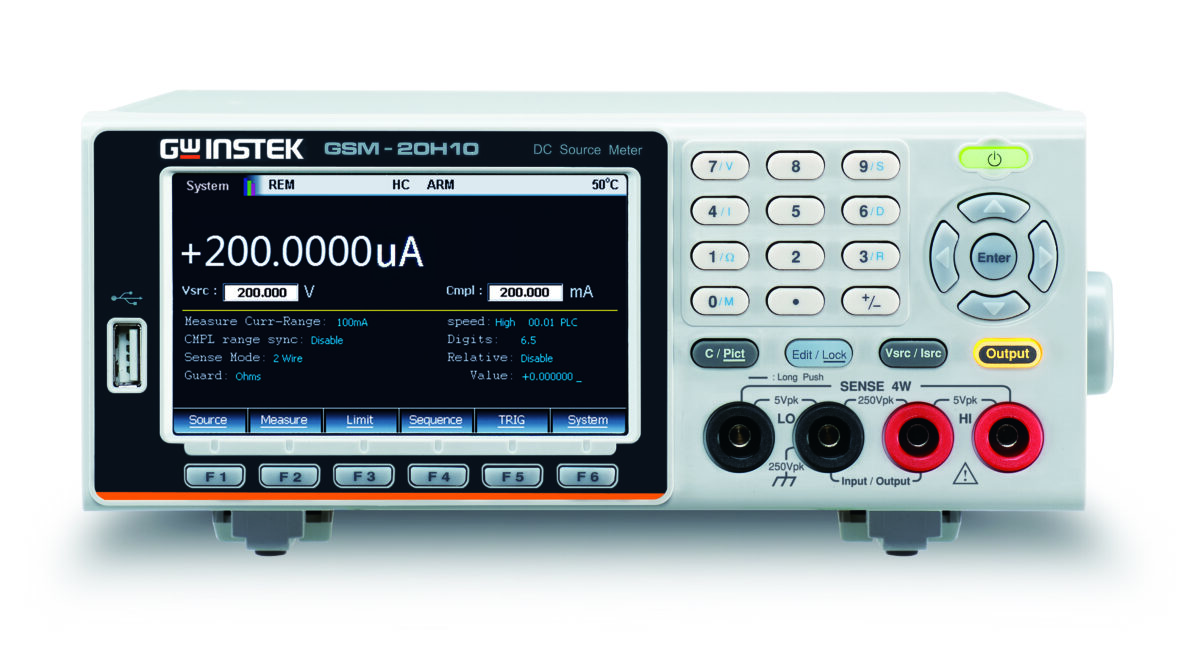

  • 4,3-calowy wyświetlacz TFT LCD, cyfrowa klawiatura numeryczna

• Wbudowany zegar RTC
